Как понизить напряжение с 5 Вольт до 3 Вольт: простые способы

Часто возникает задача уменьшить подаваемое напряжение с пяти вольт до трёх, чтобы корректно запитать электронные устройства или компоненты. Существует несколько эффективных методов, которые позволяют это сделать: от использования простых резисторных делителей до специализированных стабилизаторов и понижающих преобразователей. В этой статье разберёмся, как выбрать подходящий вариант в зависимости от задач и требований, а чтобы разобраться во всех нюансах и увидеть конкретные примеры – обязательно посмотрите видео в начале и в конце статьи, там тема раскрыта гораздо шире и нагляднее.

Как из 5 вольт сделать 3: эффективные способы понижения напряжения

Существует несколько основных способов, как понизить 5 вольт до 3, каждый имеет свои преимущества и недостатки. Рассмотрим наиболее популярные методы с реальными примерами применения в проектах и производственных решениях.

Использование линейных стабилизаторов напряжения

Самый простой и широко распространённый способ – это использование линейного стабилизатора напряжения. Например, популярные микросхемы серии 7803 (или более современные аналоги с регулируемым выходом) легко обеспечивают выходное напряжение около 3 вольт. Такой метод хорошо подходит для небольшой нагрузки и когда минимальный уровень помех критичен.

Практический пример: если у вас 5 вольт с USB-порта, а нагрузка не превышает 500 мА, линейный стабилизатор легко обеспечит стабильные 3 вольта для питания отдельных микроконтроллеров, сенсоров или чипов памяти. Однако учтите, что избыточная энергия превращается в тепло, поэтому важно организовать хороший теплоотвод. Например, при падении напряжения с 5 до 3 вольт и токе 0,5 А, стабилизатор будет рассеивать около 1 ватта тепла.

Применение понижающих DC-DC преобразователей (Buck-конвертеров)

Если проекты требуют высокого КПД и минимальных потерь – стоит использовать DC-DC понижающие преобразователи. Эти модули основаны на принципе импульсного регулирования и позволяют эффективно снизить 5 вольт до необходимого уровня, сохраняя большую часть энергии.

В реальных условиях индустриальные понижающие преобразователи обеспечивают КПД выше 85–90%, что существенно снижает нагрев и снижает энергопотребление. Например, при токе нагрузки 1 ампер, напряжение 3 вольта будет стабильно поддерживаться с минимальным нагревом и незначительными потерями.

Практическое применение: в портативных устройствах или аккумуляторных системах схемы с buck-конвертерами значительно увеличивают время автономной работы. Многие готовые модули легко интегрируются в проект благодаря компактным размерам и простоте подключения.

Использование резисторных делителей напряжения

Иногда в экспериментальных или временных схемах для снижения напряжения применяют резисторные делители. Простая пара резисторов позволяет получить около 3 вольт из 5, однако такой способ не рекомендуется для питания критичных компонентов, так как выходное напряжение сильно зависит от нагрузки.

Пример: если использовать сопротивления 10 кОм и 5 кОм, можно примерно получить напряжение 3,3 вольта на выходе без нагрузки. Но, как только появляется потребление тока, напряжение падает и становится нестабильным, что может привести к ошибкам в работе электроники.

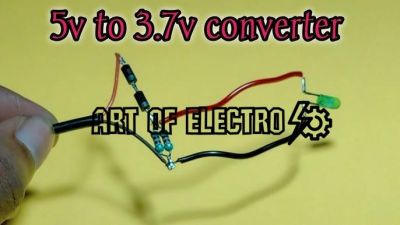

Использование диодов для снижения напряжения

Ещё один простой метод – последовательное включение кремниевых диодов. Каждый диод снижает напряжение примерно на 0,7 вольта. Таким образом, последовательно включив четыре диода, можно получить понижение примерно на 2,8 вольта от 5.

Однако важно понимать, что падение напряжения на диодах зависит от тока, и напряжение на выходе будет не постоянным при изменении нагрузки. Этот способ годится в маломощных цепях или вспомогательных приложениях, но не для точных или критичных нагрузок.

Понижающие линейные регуляторы напряжения для стабильного 3 В

В качестве основы часто используются интегральные микросхемы на базе популярного стабилизатора типа 1117-3.3 или аналогичных, но для получения ровно 3 В применимы специализированные модели с фиксированным выходом или регулируемыми регуляторами, которые позволяют тонко настраивать напряжение. Линейный стабилизатор обеспечивает чистое, свободное от высокочастотных помех выходное напряжение, что очень важно для чувствительных к шумам аналоговых и цифровых устройств.

Преимущества и недостатки линейных регуляторов

Главное преимущество линейных регуляторов – простота интеграции. Для работы достаточно всего нескольких компонентов: самого регулятора, конденсаторов для стабилизации входного и выходного напряжения, а также минимального количества дополнительных элементов. Такой набор легко поместить даже в компактном устройстве.

Однако следует учитывать один важный момент – эффективность. Линейные стабилизаторы понижают напряжение путем рассеивания избыточной энергии в виде тепла. Например, при входном напряжении 5 В и выходном 3 В, при протекании тока 500 мА, регулятор будет рассеивать около 1 Вт тепла. Для большей мощности потребуется установка радиатора или специальное охлаждение, иначе устройство может перегреться и выйти из строя.

Примеры применения и особенности настройки

На практике понижая 5 В до 3 В с помощью линейного регулятора, стоит тщательно выбрать подходящий стабилизатор по току нагрузки. Например, если устройство потребляет 200 мА, подойдёт обычный LM1117-3.3 с запасом по току. Для большей надежности желательно обеспечить конденсаторы на входе и выходе – по 10 мкФ на каждом, предпочтительно танталовые или керамические для эффективного снижения шумов.

Регуляторы с фиксированным выходным напряжением удобны тем, что не требуют дополнительных настроек. В случае использования регулируемых моделей, важна правильная подборка резисторного делителя, который задаёт итоговое напряжение на выходе. Ошибка в подборе сопротивлений может привести к нестабильной работе или повреждению подключенных компонентов.

Практические советы

• Тепловой режим: Всегда учитывайте тепловыделение и при необходимости устанавливайте радиатор.
• Шунтирующие конденсаторы: Обязательно используйте конденсаторы на входе и выходе, чтобы предотвратить колебания напряжения.
• Выбор стабилизатора: Отдавайте предпочтение качественным микросхемам известных производителей – это гарантирует стабильность и долговечность.
• Ток нагрузки: Не превышайте максимально допустимый ток регулятора, иначе он будет работать нестабильно или перегреваться.

Таким образом, линейные регуляторы остаются оптимальным решением, когда важна простота схемы и низкий уровень шума на выходе при условии умеренной нагрузки. Это делает их незаменимыми в ситуации, когда требуется получить постоянные и ровные 3 В с 5-вольтового источника без усложнения конструкции.

Импульсные преобразователи DC-DC как энергоэффективное решение понижения 5 В до 3 В

На практике использование таких DC-DC драйверов позволяет не только экономить электроэнергию, но и снижать тепловую нагрузку на плату, что особенно важно в компактных и мобильных устройствах, где важно поддерживать стабильное напряжение при минимальных потерях энергии.

Преимущества импульсных DC-DC преобразователей для снижения 5 В до 3 В

Импульсные преобразователи реализуются по двум основным схемам: понижающий преобразователь (buck) и повышающий-понижающий (buck-boost). Для задачи понижения с 5 В до 3 В оптимальным выбором зачастую становится простой понижающий DC-DC преобразователь. Его ключевые преимущества:

• Высокая энергоэффективность – КПД часто превышает 85-90%, что в разы лучше по сравнению с линейными стабилизаторами, особенно при значительной разнице входного и выходного напряжения.
• Компактность – современные микросхемы и интегрированные решения позволяют создавать небольшие по габаритам модули, легко монтируемые даже в ограниченных пространствах.
• Поддержка больших токов нагрузки – такого рода преобразователи могут устойчиво обеспечивать выходной ток от нескольких сотен миллиампер до нескольких ампер, в зависимости от модели.
• Стабильность выходного напряжения – благодаря быстродействующей обратной связи преобразователи поддерживают постоянное напряжение независимо от колебаний входного питания и изменений нагрузки.

Практические примеры применения и рекомендации

Если необходимо обеспечить питание микроконтроллера или цифровой логики с напряжением 3 В из источника питания 5 В (например, USB-питания или аккумулятора), импульсный DC-DC преобразователь станет лучшим выбором. Например, модули на базе микросхем серии TPS или LM (с DC-DC функцией) обеспечивают стабильный выход с высоким КПД и малым уровнем шумов. В моём опыте реализации проектов питания различных устройств, такие преобразователи демонстрировали надёжность в широком диапазоне температур и условиях эксплуатации.

Обратите внимание, что при выборе DC-DC преобразователя важно учитывать не только выходное напряжение и ток, но и требования к уровню шумов, частоте переключения, а также габаритам и условиям монтажа. Правильный выбор индуктивности и конденсаторов фильтра критичен для стабильной работы и снижения пульсаций на выходе.

Использовать импульсные DC-DC преобразователи целесообразно при длительной работе от источника 5 В, поскольку они значительно снижает потери энергии, улучшая общую эффективность системы. Такой подход широко применим в портативной электронике, сетевых устройствах и многих встроенных системах, где необходим высококачественный источник 3 В с минимальными тепловыми потерями.

Использование резисторных делителей напряжения для снижения 5 В до 3 В

Однако резисторный делитель не является эффективным решением для питания активных устройств с переменной нагрузкой. Из-за постоянного тока через резисторы происходит энерговыделение и возможны колебания напряжения, если нагрузка меняется. Поэтому его стоит применять только в простых схемах с низкими требованиями к качеству питания.

Главные моменты:

• Простота и дешевизна: не требует сложных компонентов и позволяет быстро получить нужное напряжение.
• Подходит для малых токов: эффективен только при небольшой нагрузке и стабильном токе.
• Небольшая стабильность напряжения: при изменении нагрузки выходное напряжение меняется.
• Потеря энергии: часть энергии рассеивается на резисторах в виде тепла.

Для задач, требующих стабильного и регулируемого напряжения, следует выбирать более продвинутые методы понижения, например, DC-DC конвертеры или линейные стабилизаторы.
