Как понять и объяснить, как протекает ток в электрической цепи

Понимание принципов, по которым происходит перемещение зарядов внутри цепи, может показаться сложным, но на самом деле это не так уж и страшно. Важно представить, как именно энергия путешествует по проводам, что заставляет лампочку светиться или мотор вращаться. Для более глубокого погружения стоит обратить внимание на видео в начале и в конце статьи – там шаг за шагом объясняется, что происходит внутри, и это значительно облегчает освоение материала. Такой подход поможет не только запомнить, но и почувствовать, как работает электроника в реальной жизни.

Физические принципы движения зарядов в проводниках электрической цепи

Внутри металла электрические заряды представляют собой свободные электроны, способные перемещаться. На практике электроны не движутся по прямой линии, они сбиваются с пути из-за столкновений с атомами металла, что создает электрическое сопротивление. При подаче напряжения электроны начинают двигаться в противоположную сторону от напряжения источника, но сама энергия передается по цепи очень быстро – со скоростью света в проводнике. Процесс напоминает толпу, где отдельные люди ходят медленно, но толпа в целом быстро двигается.

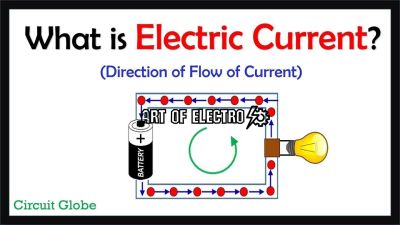

Как именно протекает ток в проводниках

• Свободные электроны в металле. В проводниках, таких как медь или алюминий, присутствует большое число свободных электронов. Эти электроны, будучи отрицательно заряженными, находятся в непрерывном хаотичном движении, но без внешнего поля их движение не приводит к направленному току.
• Влияние электрического поля. Когда к проводнику подключают источник напряжения, создается электрическое поле, которое заставляет электроны двигаться в определенном направлении. Важно помнить, что направление движения электронов противоположно направлению условного положительного тока.
• Сопротивление и тепловой эффект. Из-за неизбежных столкновений с атомами провода электроны теряют энергию. Эта энергия преобразуется в тепло, что объясняет нагрев токоведущих элементов при нагрузке.

На практике, например, при напряжении 12 В и сопротивлении проводника 6 Ом, через цепь пройдет ток около 2 ампер. Именно благодаря движению зарядов под действием электрического поля возникает этот ток.

При этом следует учитывать также влияние факторов, таких как температура и материал проводника: с повышением температуры увеличивается сопротивление, а значит, уменьшается сила тока при том же приложенном напряжении. Этот эффект особенно заметен в устройствах с длительной эксплуатацией или под нагрузкой.

Примеры и наблюдения в реальных цепях

• В бытовых электрических сетях применяется медь с малым сопротивлением, что обеспечивает эффективное движение зарядов и минимальные потери энергии.
• В силовых цепях, например, в электродвигателях, наблюдается значительный нагрев, вызванный повышенным сопротивлением и интенсивным движением зарядов в проводниках.
• При длинных линиях передачи энергии из-за сопротивления проводов происходит падение напряжения, что требует применения толстых проводников для поддержания стабильного движения зарядов и качественного электрического тока.

Роль электродвижущей силы и сопротивления в формировании тока

Однако ЭДС сама по себе не гарантирует беспрепятственное движение тока. Важным фактором, который ограничивает протекание тока, является сопротивление. В реальных электронных устройствах и проводниках сопротивление возникает из-за физической структуры материала, его длины, поперечного сечения и температуры. Чем выше сопротивление, тем меньше ток при той же ЭДС.

Практические аспекты влияния ЭДС и сопротивления

Рассмотрим пример с источником питания на 9 В и подключенной к нему лампой с сопротивлением примерно 3 Ом. Электродвижущая сила источника обеспечивает достаточное напряжение, чтобы электроны начали движение. Однако именно сопротивление лампы ограничивает ток, проходящий через нее. В данном случае ток будет определяться как сила, с которой электроны проходят через резистивный элемент.

Если к той же цепи добавить дополнительное сопротивление – например, резистор на 6 Ом – общее сопротивление возрастет. В результате ток уменьшится, и лампа будет светить тусклее. Таким образом, сопротивление можно использовать для регулировки силы тока, что часто применяется на практике для защиты компонентов от перегрузки.

• Электродвижущая сила инициирует движение зарядов в цепи, создавая напряжение между двумя точками.
• Сопротивление определяет, насколько легко электроны могут двигаться по проводнику или нагрузке.
• Баланс между ЭДС и сопротивлением формирует величину тока в любой части цепи.

Из опыта работы с различными электрическими схемами можно отметить, что даже при стабильной ЭДС изменение сопротивления часто становится причиной неожиданных изменений в работе устройств. Например, нагрев проводника повышает его сопротивление, что снижает ток и может привести к снижению эффективности работы оборудования.

Еще один важный практический момент – внутреннее сопротивление источника питания. Оно всегда присутствует и уменьшает доступную для нагрузки электродвижущую силу. Вследствие этого эффективное напряжение на выходе источника будет немного меньше номинального, особенно при больших токах.

Анализ направления и величины токов в сложных электрических схемах

Для анализа используют принцип непрерывности тока и закон Ома, опираясь на представление, что ток всегда идет от точки с более высоким потенциалом к точке с более низким. Однако направление условно и может корректироваться после вычислений, если окажется, что ток направлен противоположно.

Ключевые моменты анализа токов

• Выбор направления токов: условное направление выбирается произвольно, при расчёте направления уточняется.
• Закон Кирхгофа для токов: сумма токов в узле равна нулю, что позволяет составлять уравнения для анализа ветвей.
• Закон Кирхгофа для напряжений: сумма напряжений по замкнутому контуру равна нулю, помогает определить падения напряжений и, соответственно, токи в элементах.
• Использование эквивалентных схем: упрощение сложных участков до простых эквивалентов облегчает расчет токов.
• Рассмотрение сопротивлений и источников: величина токов зависит от сопротивления в ветви и напряжения источника.

Таким образом, анализ направления и величины токов требует понимания основных законов электротехники и умения применять их к сложным схемам. Это обеспечивает надежность работы устройств и эффективность их эксплуатации.
