Как посмотреть бортовое напряжение и узнать напряжение бортовой сети автомобиля

Понять, насколько стабильно работает электрическая система вашего авто, – задача не из сложных, но важная для поддержания здоровья аккумулятора и всей бортовой электроники. В статье расскажем, как быстро и правильно измерить показатели напряжения, чтобы вовремя заметить неполадки или подтвердить работоспособность. Для полного понимания всех тонкостей и нюансов советуем обязательно посмотреть видео в начале и в конце материала – там детально разбираются практические моменты и показываются реальные примеры измерений.

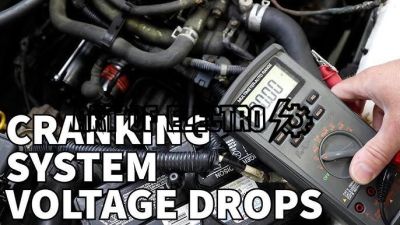

Использование мультиметра для точного измерения напряжения бортовой сети автомобиля

Перед тем как приступить к измерениям, необходимо знать, как правильно использовать мультиметр для получения достоверных показаний. Ошибки при подключении или неправильный выбор режима могут привести к неверным данным, что усложнит диагностику и приведёт к ненужным затратам.

Подготовка и выбор режима мультиметра

Первый шаг – выставить мультиметр в режим измерения постоянного напряжения (обозначается как DCV или значком равенства с точками на букве «V»). Важно, чтобы диапазон измерения превышал напряжение бортовой сети, обычно это 20 В или 200 В – в зависимости от модели прибора.

Перед подключением убедитесь, что щупы исправны и прочно закреплены в разъёмах: красный – в гнездо для измерения напряжения, чёрный – в общий гнездо. Это стандартная схема подключения, не соблюдение которой может исказить результат.

Последовательность измерений и практические советы

1. Откройте капот и найдите клеммы аккумулятора.
2. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, а чёрный – к минусовой.
3. Считайте показания с дисплея мультиметра. В норме на полностью заряженном аккумуляторе напряжение будет около 12,6 В при выключенном зажигании.
4. Включите двигатель и повторите измерение. Напряжение должно увеличиться до диапазона 13,7–14,7 В – это признак правильной работы генератора и адекватной зарядки аккумулятора.

Если напряжение значительно ниже 12 В при выключенном двигателе, это говорит о глубоком разряде аккумулятора или возможных проблемах в его состоянии. При напряжении выше 15 В при работающем двигателе стоит проверить регулятор напряжения, так как избыточное напряжение может повредить электронику машины.

Особые моменты и рекомендации

• Измерение при работающем двигателе позволяет оценить, насколько генератор эффективно поддерживает бортовой аккумулятор в заряженном состоянии.
• Использование качественного мультиметра с высокой точностью снижает риск получения ошибочных данных. Даже бюджетные модели дают достаточно точные результаты для диагностики бортовой сети.
• Безопасность при работе – избегайте касания металлическими частями щупов одновременно с корпусом автомобиля, чтобы не замкнуть цепь и не повредить прибор.

На практике при регулярной проверке напряжения с помощью мультиметра можно вовремя заметить ухудшение состояния аккумулятора или сбои в работе генератора, что поможет избежать неожиданного простоя автомобиля. Этот метод остаётся доступным и надёжным инструментом диагностики как для профессионалов, так и для самостоятельных автовладельцев.

Диагностика бортового напряжения с помощью бортового компьютера и штатных индикаторов

Для начала, важно понимать, что бортовой компьютер отображает напряжение аккумулятора и генератора, используя встроенные датчики. В зависимости от модели автомобиля, узнать текущее значение напряжения можно через меню основного дисплея или отдельное информационное окно. Например, при нормальной работе системы напряжение бортовой сети должно колебаться в районе 13,8–14,5 В. Если на экране фиксируется значение ниже 12 В при заведенном двигателе, это сигнализирует о проблемах с зарядкой аккумулятора или генератором.

Как проверить напряжение через бортовой компьютер

1. Включите зажигание или заведите двигатель.
2. Перейдите в меню бортового компьютера – обычно это раздел 'Информация о состоянии' или 'Диагностика'.
3. Найдите параметр “Напряжение бортовой сети” или аналогичный, отображающий текущее значение.
4. Обратите внимание на показания напряжения в спокойном режиме и под нагрузкой (при включенных фарах, обогреве и т.д.). Снижение напряжения при нагрузке может указывать на ослабленную цепь или износ аккумулятора.

Водители с опытом отмечают, что резкие провалы бортового напряжения, часто сопровождающиеся сообщениями о низком заряде батареи на дисплее, напрямую свидетельствуют о необходимости проверки генератора и состояния аккумулятора. В некоторых моделях автомобиль может даже сам предложить провести диагностику или вывести рекомендации по обслуживанию.

Использование штатных индикаторов на приборной панели

Штатные индикаторы – более простой и доступный способ оценить состояние бортовой сети. Обычно это индикатор аккумулятора или значок “Аккумулятор/Зарядка”, расположенный на панели приборов. При нормальной работе двигателя этот индикатор должен быть погашен. Если лампочка горит или мигает, значит, есть проблемы с напряжением.

• Горящий индикатор при заведенном двигателе: часто свидетельствует о падении напряжения ниже допустимого уровня, что может быть связано с неисправностью генератора или разряженным аккумулятором.
• Мигание лампы: возможны перебои в системе зарядки, плохие контакты или повреждения проводки.

Практические наблюдения показывают, что первичная диагностика с помощью штатных индикаторов позволяет быстро выявить серьёзные неисправности, требующие более глубокого исследования с применением мультиметра или специализированного диагностического оборудования. Однако для точной проверки бортового напряжения и оценки состояния элементов питания именно показания бортового компьютера считаются наиболее информативными и удобными.

Влияние состояния аккумулятора и генератора на измерения напряжения бортовой электросети

Измерения напряжения бортовой электросети напрямую зависят от технического состояния аккумулятора и генератора. Некачественный аккумулятор с низким зарядом приводит к неправильной оценке реально доступного напряжения, что может вызвать ложное впечатление о неисправностях в системе.

Кроме того, генератор играет ключевую роль в поддержании стабильного напряжения во время работы двигателя. Его неисправности, такие как износ щеток или проблемы с регулятором напряжения, могут привести к скачкам или падениям бортового напряжения, что искажает показатели на вольтметре.

Основные моменты влияния состояния аккумулятора и генератора на измерения:

• Разряженный аккумулятор снижает общее напряжение в системе, что может восприниматься как дефект генератора.
• Химическое старение аккумулятора ухудшает его способность удерживать заряд, влияя на стабильность показаний.
• Несправности генератора вызывают нестабильность напряжения, встречающуюся в виде пульсаций или скачков.
• Регулятор напряжения генератора обеспечивает контроль и стабилизацию напряжения, его сбои негативно отражаются на измерениях.
• Последовательная диагностика аккумулятора и генератора необходима для корректной оценки состояния бортовой сети.
