Как правильно измерить напряжение 220 В мультиметром: настройка, проверка в розетке и измерение в сети

Проверка напряжения в бытовой сети – одна из базовых, но очень важных процедур, которую должен уметь делать каждый домашний мастер. Чтобы точно определить, есть ли в розетке необходимое напряжение и избежать неприятных сюрпризов, нужно правильно настроить мультиметр и использовать его по назначению. В статье подробно рассмотрим, как выбрать нужный режим на приборе, куда подключать щупы и на что обращать внимание во время замеров. Для более глубокого понимания темы обязательно посмотрите видеоматериалы в начале и в конце статьи, где весь процесс наглядно показан и объяснен с примерами.

Как правильно замерить напряжение 220 Вольт в бытовой электросети мультиметром

Сначала стоит убедиться, что у вас есть надежный мультиметр с возможностью измерения переменного напряжения в диапазоне от 0 до 250 В. Также очень важно соблюдать меры безопасности и помнить, что работа с электросетью требует осторожности.

Подготовка мультиметра и выбор режима измерения

Перед тем как проверить напряжение в сети 220 Вольт мультиметром, необходимо правильно настроить устройство. Обычно на мультиметре есть переключатель режимов, где нужно выбрать измерение переменного напряжения (обозначается как 'AC' или символом волны '~'). Это важно, так как сеть 220 В – переменного тока.

• Включите мультиметр и установите переключатель в режим измерения переменного напряжения с диапазоном минимум 250 В.
• Если ваш мультиметр не имеет автоматического выбора диапазона, поставьте максимально возможный, чтобы не повредить прибор.

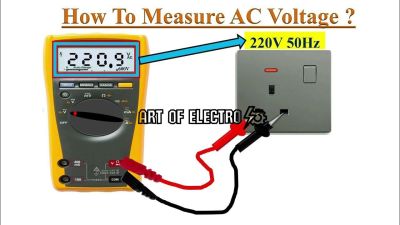

Как померить напряжение в розетке мультиметром

Чтобы замерить напряжение в обычной розетке 220 В, действуйте согласно следующему алгоритму:

1. Подключите щупы мультиметра: черный – в гнездо COM, красный – в гнездо для измерения напряжения (V).
2. Отключите электроприборы, которые могут мешать измерениям или создавать нагрузку.
3. Аккуратно вставьте щупы мультиметра в два отверстия розетки – один в фазу, другой в ноль (обычно неважно, как именно, но лучше знать где фаза).
4. Смотрите показания на дисплее: напряжение должно быть около 220 В, но может немного колебаться.

Если вы хотите проверить, есть ли напряжение в конкретном кабеле или проводах, выбирайте те же настройки и подходите щупами к контактам без нагрузки.

Важные моменты и безопасность при измерении напряжения 220 Вольт мультиметром

• Никогда не трогайте голыми руками металлические части щупов во время измерения.
• Перед измерением проверьте исправность изоляции мультиметра и щупов.
• Не переключайте диапазоны и режимы в процессе измерения, это может повредить устройство.
• Работайте в сухих условиях, избегайте контакта с водой или влажной поверхностью.
• Если ваш мультиметр оснащён функцией звуковой прозвонки, её можно использовать для проверки целостности провода перед измерением напряжения.

Таким образом, если вы хотите померить мультиметром напряжение в сети или проверить розетку на 220 Вольт, сначала выставьте правильный режим, убедитесь в безопасности, а затем аккуратно приступить к замеру согласно инструкции.

Настройка мультиметра для измерения переменного напряжения 220 В: выбор режима и диапазона

Перед тем как измерить напряжение в сети 220, проверьте, что мультиметр исправен, а щупы надежно подключены. В большинстве моделей есть отдельные режимы для переменного и постоянного напряжения – именно там и нужно выставить соответствующий режим для 220 В.

Как выставить режим и диапазон на мультиметре для замера 220 В

1. Выбор режима измерения переменного напряжения (AC или ~)
   На корпусе прибора найдите переключатель или кнопку для выбора типа напряжения. Обычно это обозначается символом '~' или буквами «AC». Обязательно установите именно этот режим, так как обычный «DC» применим для постоянного напряжения и не покажет правильных результатов для сети 220 вольт.
2. Настройка диапазона измерения
   Если у вашего мультиметра есть ручной выбор диапазона, установите его с запасом выше 220 В – например, 600 В. Это обеспечит безопасное измерение и защитит прибор от перегрузки. Если прибор автоматический, он сам выберет нужный диапазон, и вам останется лишь правильно подсоединить щупы.
3. Проверка подключения щупов
   Обычно чёрный щуп вставляют в COM-гнездо, а красный – в гнездо с обозначением V (вольт). Нельзя подключать щуп в разъём для измерения тока, иначе мультиметр может выйти из строя. После этого можно приступать к измерению.

Теперь, когда переключатель стоит в режиме переменного напряжения и выбрана подходящая шкала, можно осторожно прикоснуться щупами к контактам розетки для замера напряжения в сети 220. Помните, что правильная настройка мультиметра – это половина успеха при проверке напряжения 220 вольт в розетке.

Пошаговая инструкция по безопасному измерению напряжения 220 В в розетке мультиметром

Первое, что нужно понимать – в сети 220 вольт может быть опасно работать без должной подготовки. Поэтому внимательно придерживайтесь каждого шага и никогда не торопитесь.

Как замерить напряжение в розетке 220 В мультиметром: пошаговое руководство

1. Подготовьте мультиметр. Включите мультиметр и установите режим измерения переменного напряжения (AC или обозначается ~). Выставьте ручку на диапазон, который больше 220 В, чтобы мультиметр корректно показал значение без перегрузок. Обычно ставят 600 В или автоопределение, если оно есть.
2. Проверьте состояние щупов и корпуса мультиметра. Перед тем, как проверить напряжение 220 В, убедитесь, что щупы исправны, повреждений нет, а сами провода надежно подключены к мультиметру.
3. Подготовка к измерению. Выключите все электроприборы, которые могут создавать нагрузку, если это необходимо. Возьмите щупы за изолированную часть и не касайтесь голыми руками металлических контактов.
4. Измерение напряжения в розетке. Осторожно вставьте один щуп в один контакт розетки, а второй – в другой контакт. Следите, чтобы щупы не касались друг друга во время измерения. На экране мультиметра высветится значение напряжения в сети – примерно 220 В.
5. Снятие показаний и завершение измерения. Запомните или запишите результат. После этого аккуратно извлеките щупы из розетки, держась за изолированные части, и выключите мультиметр.
6. Обратите внимание на безопасность. Не прикасайтесь к оголенным проводам, не делайте измерения, если щупы или корпус мультиметра повреждены. В случае сомнений – лучше вызвать специалиста.

Эта простая пошаговая инструкция отвечает на вопрос, как мультиметром проверить напряжение 220 В в розетке. Главное – безопасность и правильные настройки прибора.

Анализ показаний мультиметра при проверке напряжения 220 В: выявление неисправностей и отклонений

Главное, что стоит запомнить – это безопасность и правильность настроек прибора. Мультиметр нужно выставлять в режим измерения переменного напряжения (AC), и выбирать диапазон с запасом от 220 В, чтобы не повредить устройство и получить точные показания.

• Правильный режим и диапазон измерения. Всегда убеждайтесь, что мультиметр настроен на измерение переменного напряжения, а не постоянного.
• Нормальное напряжение в сети колеблется около 220 В – небольшие отклонения до 10% считаются допустимыми.
• Если мультиметр показывает намного меньше 220 В – это может говорить о плохом контакте, повреждении проводки или перегрузке.
• Отсутствие напряжения – серьезный сигнал, который обычно указывает на обрыв линии, сработавший автомат или выключатель.
• Нестабильные показания с постоянными скачками могут означать плохое соединение, сбои в электросети или наличие вредных помех.
• Осторожность при работе. Всегда нужно использовать мультиметр с исправными щупами, соблюдать меры безопасности, не касаться оголённых проводов и работать в сухих условиях.

Практические рекомендации

1. Перед измерением проверьте мультиметр на исправность – на источнике с известным напряжением.
2. Используйте подходящие по напряжению и типу щупы, не экономьте на качестве прибора и аксессуаров.
3. Ни в коем случае не измеряйте напряжение мультиметром, если есть сомнения в его исправности или в целостности изоляции щупов.
4. Документируйте показания и, при необходимости, консультируйтесь со специалистами.

Знания о том, как правильно измерять напряжение и как читать показания мультиметра при работе с сетью 220 В, пригодятся всегда – будь то быстрый бытовой ремонт или более сложная диагностика электросистем. Это умение помогает сохранить ваше оборудование, обеспечивает безопасность и экономит время.

В итоге, если подойти к процессу ответственно и с умом – измерение напряжения превратится из хаотичного действия в полезный инструмент контроля и профилактики. Знания – сила, и они всегда на вашей стороне!
