Как правильно измерить сопротивление лямбда-зонда и проверить его работоспособность

Если вы когда-нибудь задумывались, как убедиться в исправности датчика кислорода в автомобиле, то этот материал для вас. В статье расскажем, как с помощью мультиметра определить, соответствует ли сопротивление элемента датчика его норме, что поможет понять, не возникли ли проблемы с этим важным узлом выхлопной системы. Процесс не такой уж сложный, как кажется, но для полного понимания и наглядности советуем взглянуть на видео, размещённое в начале и в конце материала – там всё подробно показано и объяснено на практике.

Технические требования и подготовка мультиметра для измерения сопротивления лямбда зонда

Именно поэтому, подход к подготовке мультиметра требует понимания технических требований, с которыми мы сейчас разберёмся. Это позволяет не только правильно замерить сопротивление, но и оценить состояние нагревательного элемента лямбда зонда с высокой точностью, что критично для диагностики системы управления двигателем.

Выбор и настройка мультиметра

• Тип мультиметра: Для проверки сопротивления лямбда зонда достаточно стандартного цифрового мультиметра с функцией измерения постоянного сопротивления (омметр). При выборе прибора обратите внимание на диапазон измерений от 0 до 200 Ом, поскольку нагревательные элементы обычно имеют сопротивление в пределах нескольких Ом до десятков Ом.
• Режим измерения: Переключите мультиметр в режим измерения сопротивления (обозначается символом ?). При этом важно выбирать диапазон, который наиболее точно соответствует ожидаемому сопротивлению. Например, если известен тип лямбда зонда и из технической документации рекомендуется сопротивление около 5-10 Ом, выбирайте диапазон измерения 20 или 200 Ом, чтобы увидеть более точный результат.
• Калибровка и проверка: До начала замера проверьте работоспособность мультиметра, измерив сопротивление контрольного резистора, или просто коснитесь щупами друг к другу – прибор должен показывать почти 0 Ом. Если есть погрешности, корректируйте положения шкалы или сменяйте батареи мультиметра.

Подготовка лямбда зонда и техника безопасности

1. Отключение датчика: Перед подключением щупов мультиметра необходимо отключить лямбда зонд от разъема проводки, чтобы избежать влияния цепей автомобиля на измерения. Это важно, иначе помехи и дополнительные сопротивления проводки исказят результат.
2. Температурный режим: Измерение сопротивления рекомендуется проводить при комнатной температуре. Если тест проводится сразу после работы двигателя, сопротивление может изменяться из-за нагрева элемента, что затруднит интерпретацию данных.
3. Избегание повреждений: Никогда не подключайте мультиметр при включённом зажигании и не пытайтесь измерять сопротивление при подключённом к сети лямбда зондe, это может привести к повреждению мультиметра или датчика.

Практические советы по измерению

При тестировании сопротивления лямбда зонда заметил, что легкие колебания значения в пределах ±0.5 Ом считаются нормой, так как небольшое окисление контактов может влиять на результаты. Например, если в документации указано сопротивление нагревательного элемента 5 Ом, а мультиметр показывает от 4.7 до 5.2 Ом – это считается исправным показателем.

Если же сопротивление слишком высокое или низкое (например, более 20 Ом или ближе к 0), это обычно свидетельствует о неисправности нагревателя – обрыве цепи или коротком замыкании. В таких случаях мультиметр поможет точно определить необходимость замены лямбда зонда.

Процедура проверки сопротивления подогревательного элемента лямбда датчика

Последовательность проверки сопротивления подогрева лямбда зонда

1. Отключение питания и снятие разъема. Перед измерением убедитесь, что питание на датчик отключено, чтобы избежать короткого замыкания и повредить мультиметр. Отсоедините разъем лямбда зонда.
2. Выбор диапазона на мультиметре. Установите мультиметр на измерение сопротивления (Ом). Обычно диапазон 20-200 Ом подходит для проверки подогревателя.

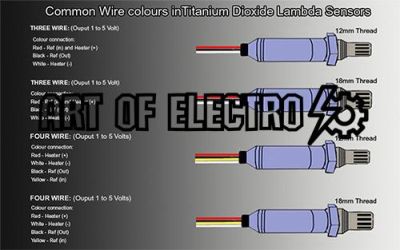

3. Измерение сопротивления. Прикоснитесь щупами мультиметра к контактам подогревательного элемента. Значение сопротивления у исправного датчика обычно находится в пределах от 2 до 14 Ом, но рекомендуем ориентироваться на заводские показатели, указанные в документации к конкретной модели.
4. Анализ результата. Если сопротивление слишком большое (например, выше 20 Ом) или бесконечное (обрыв), подогреватель неисправен. Низкое сопротивление (меньше 1 Ом) указывает на короткое замыкание внутри подогревательного элемента.

Процесс измерения сопротивления лямбда зонда не требует сложного оборудования – стандартного цифрового мультиметра достаточно. Однако важно убедиться, что щупы надежно контактируют с клеммами и измерение проводится на холодном датчике для получения корректных результатов.

Для примера рассмотрим ситуацию: при проверке мультиметр показал сопротивление 10 Ом. Это означает, что подогревательный элемент исправен и готов к дальнейшей работе. Если же результаты составляют, например, 0 Ом или бесконечность, значит подогреватель либо замкнут, либо разорван, что приведёт к неправильной работе датчика кислорода и, как следствие, ухудшению работы двигателя.

Диагностика неисправностей по результатам измерения сопротивления лямбда зонда

При проверке сопротивления важно учитывать требования производителя к нормам допустимых значений. Отклонения от нормы указывают на износ, обрыв или короткое замыкание в элементе нагрева. В таких случаях рекомендуется замена зонда для восстановления корректной работы ЭБУ и снижения выбросов вредных веществ.

Ключевые моменты при диагностике лямбда зонда по сопротивлению:

• Измерение нагревательного элемента – основа диагностики, позволяющая оценить состояние внутренней части зонда.
• Нормативные значения сопротивления – ориентир для оценки исправности (указаны в технической документации).
• Отклонения от нормы – признак повреждения или износа сенсора.
• Регулярность проверок – позволяет своевременно выявлять неисправности и продлевать срок службы устройства.
• Последствия повреждений – ухудшение работы двигателя, повышенный расход топлива и увеличение вредных выбросов.

Тщательная диагностика по сопротивлению помогает гарантировать стабильную работу лямбда зонда и всей системы управления двигателем. Такой подход обеспечивает экономию топлива и снижает нагрузку на экологию.
