Как правильно измерить сопротивление обмотки трансформатора и сопротивление трансформатора

Проверка электрического сопротивления витков трансформатора – важный этап диагностики и обслуживания, который позволяет выявить возможные повреждения и оценить качество соединений внутри устройства. Для этого используются специальные приборы и методы, позволяющие получить точные данные без риска повредить оборудование. Если хотите разобраться в теме основательно и увидеть процесс на практике, советуем сразу посмотреть видео в начале статьи, а после прочтения вернуться к ролику в конце – там всё показано более подробно и доступно.

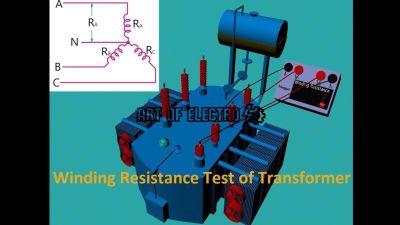

Принципы и физические основы измерения сопротивления обмоток трансформатора

Обмотки трансформатора выполнены из проводников с определённым удельным сопротивлением. Сопротивление обмотки зависит от материала провода, его длины, сечения и температуры. При измерении сопротивления трансформатора важно учитывать, что результат напрямую связан с состоянием обмотки и качеством соединений. Например, даже незначительное ухудшение контакта в концевых соединениях увеличит сопротивление, что сигнализирует о возможных проблемах.

Физические основы измерения сопротивления обмоток трансформатора

Сопротивление медной или алюминиевой обмотки – это электрическое сопротивление, возникающее при прохождении тока через проводник. Такие материалы обладают низким удельным сопротивлением, что обеспечивает минимальные потери при работе трансформатора. На практике сопротивление всех обмоток, включая низковольтную и высоковольтную, измеряют для проверки их целостности и оценки состояния.

При измерении сопротивления трансформатора важно учитывать температурный коэффициент сопротивления. Например, при повышении температуры медный провод увеличивает своё сопротивление, и это необходимо корректировать при сравнении с эталонными значениями. Обычно измерения проводят при комнатной температуре, а далее результаты приводят к стандартным условиям для сопоставления.

• Измерение постоянным током (DC) – наиболее распространённый способ. Для этого используют мегаомметры, мосты постоянного тока или специализированные приборы для измерения сопротивления обмоток. Величина измеряемого постоянного тока достаточно мала, чтобы избежать нагрева и повреждения обмотки.
• Измерение переменным током (AC) применяется для оценки изоляции и комплексных характеристик, но для сопротивления обмоток чаще выбирают метод постоянного тока из-за простоты и точности.

Практическим примером может служить измерение сопротивления высоковольтной обмотки мощного трансформатора. Обычно оно составляет несколько миллиом, что отражает длинный провод с большим сечением. Если сопротивление неожиданно выросло на 10-20%, это указывает на дефекты, которые требуют внимания и ремонта.

Важно соблюдать процедуру отключения трансформатора от сети перед измерением и убедиться, что обмотки не находятся под напряжением. Также следует учитывать влияние трансформаторных магнитных цепей, поскольку наличие намагничивания или остаточной индукции может исказить результаты при некоторых измерениях.

1. Подготовить трансформатор, отключить его от сети и разрядить остаточные заряды.
2. Подключить измерительный прибор к обмоткам, убедиться в плотности контактов.
3. Провести измерение нескольких фаз и сравнить результаты для оценки симметрии.
4. В случае обнаружения отклонений – повторить измерение и провести дополнительную диагностику.

Использование мегаомметра и микроомметра для проверки изоляции и сопротивления трансформаторных обмоток

Мегаомметр используется для измерения сопротивления изоляции между обмотками и землей или между различными обмотками трансформатора. Этот прибор генерирует высокое постоянное напряжение (обычно от 500 В до 5 кВ), что позволяет выявить слабые места или повреждения изоляционного материала. Важно не путать сопротивление изоляции с электрическим сопротивлением обмоток – это разные параметры, которые измеряются разными приборами.

Практическое применение мегаомметра и микроомметра

Для оценки качества изоляции трансформаторных обмоток используют следующие этапы:

1. Проверка изоляции с помощью мегаомметра. Перед началом измерений необходимо отключить трансформатор от сети и снять нагрузку. Затем к обмоткам подсоединяют измерительные щупы мегаомметра и подают высокое напряжение. В норме сопротивление изоляции должно быть не менее нескольких сотен мегаом, например, 100 МОм и выше для масляных трансформаторов среднего класса. Если сопротивление падает ниже этого уровня или наблюдаются скачки, это сигнализирует о проблемах с изоляцией – возможна влага, загрязнения или микротрещины в изоляционном материале.
2. Измерение сопротивления обмоток микроомметром. Микроомметр предназначен для замера очень низких сопротивлений, в диапазоне от микроров (мкОм) до нескольких десятков миллиомов. Эти показания критичны для оценки состояния обмоток трансформатора. После проверки изоляции приступают к измерению сопротивления между концами одной обмотки. Обычно этот параметр указывает на целостность проводников и качество соединений. Например, сопротивление обмотки на трансформаторе мощностью 100 кВА может составлять несколько миллиом. Если измеренное значение значительно выше паспортного, это может свидетельствовать о повреждениях или прогаре проводников.

Важным моментом является правильное выполнение измерений. При работе с мегаомметром необходимо выдерживать напряжение и время воздействия согласно стандартам, чтобы получить стабильный результат. Часто рекомендуют держать напряжение в течение 1 минуты и фиксировать показания в начале и конце теста. Для микроомметра же важна надёжность контактов и минимальная длина измерительных проводов, чтобы минимизировать влияние контактного сопротивления.

В моей практике неоднократно приходилось фиксировать случаи, когда при первом измерении мегаомметром сопротивление изоляции было в пределах нормы, однако при повышении напряжения или после небольшого времени испытания сопротивление резко падало. Это указывало на возможно скрытую деградацию изоляции, которую обычные тесты не выявили бы. Аналогично микроомметр позволял выявить незначительные дефекты в обмотках за счет повышения сопротивления, которое невозможно определить другими методами.

Влияние температуры и рабочей нагрузки на точность измерения сопротивления трансформатора

Температура влияет на сопротивление обмоток: при повышении температуры сопротивление увеличивается, а при понижении – уменьшается. Поэтому для получения точных данных измерения желательно выполнять при стандартной температуре или корректировать результат с учётом текущих условий.

Ключевые моменты влияния температуры и нагрузки

• Температурный эффект: сопротивление значительно меняется с температурой, что может привести к ошибочной интерпретации состояния обмоток.
• Рабочая нагрузка: во время работы трансформатора ток и тепловыделение изменяются, что влияет на температуру и, соответственно, на сопротивление.
• Необходимость корректировки: для сопоставимости измерений рекомендуется либо проводить их в холодном состоянии, либо применять температурные поправки.
• Точность диагностики: игнорирование температурных и нагрузочных факторов может привести к недооценке или преувеличению износа обмоток.

Таким образом, контроль температуры и учёт рабочей нагрузки являются обязательными условиями для получения достоверных результатов при измерении сопротивления трансформатора, что обеспечивает правильную диагностику и своевременное выявление неисправностей.
