Как правильно измерять напряжение мультиметром и проверить напряжение вольтметром

Проверка уровня электрического потенциала – задача, с которой рано или поздно сталкивается каждый, кто работает с электроникой или электроприборами. Чтобы получить точные данные и избежать возможных ошибок, важно понимать, как именно использовать измерительные приборы для контроля напряжения. Рассмотрим основные принципы подключения и настройки инструментов, а также разберём частые нюансы, которые помогут избежать повреждений оборудования или неправильных показаний. Для более глубокого понимания темы советую взглянуть на прикрепленные видео в начале и конце статьи – там шаг за шагом показано всё в деталях, что значительно упростит процесс освоения.

Выбор режима и диапазона измерения напряжения на цифровом мультиметре

Кроме того, выбор подходящего диапазона измерения напряжения напрямую влияет на точность и безопасность работы. Многие цифровые мультиметры имеют функцию автодиапазона, которая сама устанавливает оптимальный уровень, но в ручном режиме важно правильно ориентироваться по максимальному ожидаемому напряжению.

Режимы измерения напряжения: постоянное vs переменное

• Постоянное напряжение (DC) – это стабильное напряжение с фиксированным поляритетом, которое подается, например, от аккумуляторов, батарей или выпрямленных источников питания. При выборе режима измерения постоянного напряжения ищите маркировку V? или DCV.
• Переменное напряжение (AC) – это напряжение, величина которого периодически меняется во времени, обычно в виде синусоидальной волны, характерной для бытовой электросети или трансформаторов. Для этого режима ищите обозначение V~ или ACV.

Если вы хотите, например, проверить напряжение в бытовой розетке, следует установить мультиметр в режим переменного напряжения. Для замера же напряжения батарейки или блока питания – в режим постоянного напряжения. Некоторые устройства автоматически определяют тип напряжения, но лучше явно выбрать нужный режим.

Выбор диапазона измерения напряжения

Выбор диапазона особенно важен, если мультиметр не оснащён функцией автодиапазона. На корпусе прибора обычно нанесены различные уровни: 2 В, 20 В, 200 В, 600 В и так далее. Здесь ключевой принцип – установить диапазон чуть выше максимального ожидаемого напряжения, чтобы обеспечить точные показания и сохранить целостность мультиметра.

Рассмотрим практический пример: если вы ожидаете измерить напряжение автомобильного аккумулятора, которое находится в пределах 12-14 В, лучше сразу выбрать диапазон 20 В, а не 2 В. В противном случае прибор выведет ошибку или просто не покажет результат. Если же предстоит измерение сетевого напряжения около 230 В, нужно переключить мультиметр на диапазон 600 В переменного напряжения.

При измерениях без знания параметров системы стоит начинать с максимального диапазона, чтобы избежать перегрузки. Затем можно постепенно уменьшать диапазон для повышения точности. Некоторые цифровые мультиметры не только показывают результат, но и предупреждают о превышении диапазона, что помогает избежать ошибок новичкам.

Особенности измерения небольшого напряжения

При измерении очень низких напряжений, например, до нескольких вольт, важно выбирать самый низкий доступный диапазон. Это повысит точность показаний и позволит увидеть даже минимальные изменения. Например, при проверке напряжения элемента питания в 1,5 В стоит выставить диапазон 2 В постоянного напряжения.

Практические рекомендации

1. Перед подключением измерительных щупов всегда убедитесь, что мультиметр установлен на правильный режим – постоянное или переменное напряжение.
2. Начинайте измерения с максимального диапазона, если нет точных данных о величине напряжения.
3. Постепенно снижайте диапазон для повышения точности измерений и удобства считывания.
4. При работе с сетевым напряжением строго соблюдайте технику безопасности и не допускайте касания оголённых контактов.
5. Используйте качественные щупы и проверяйте целостность изоляции перед измерением.

Особенности последовательного подключения вольтметра для измерения напряжения в электрических цепях

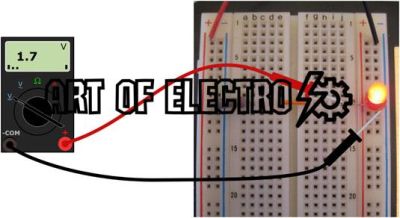

В практике измерения напряжения мультиметром или специализированным вольтметром важно понимать, что правильное подключение прибора напрямую влияет на точность и безопасность процесса. Обычно вольтметры подключаются параллельно к элементу цепи, на котором измеряется разность потенциалов. Однако встречаются ситуации, когда возникает необходимость последовательного подключения, и здесь требуется особая внимательность и четкое понимание принципов работы прибора.

Последовательное подключение вольтметра отличается от параллельного тем, что устройство оказывается включено в электрическую цепь таким образом, что через него проходит ток, а не просто присутствует разность потенциалов на клеммах. Это влияет как на измерения, так и на функционирование самой цепи.

Почему последовательное подключение вольтметра не является стандартным

Вольтметры, в отличие от амперметров, предназначены для подключения параллельно и характеризуются высоким входным сопротивлением. Это позволяет минимизировать ток, протекающий через прибор, и не влиять на работу измеряемой цепи. При попытке подключить вольтметр последовательно, он становится частью токовой цепи, что противоречит его конструкции. Последовательное включение приводит к резкому снижению тока или даже к полному перерыву цепи, поскольку внутреннее сопротивление вольтметра высоко.

Например, если вольтметр с входным сопротивлением порядка нескольких Мегаом включить последовательно в цепь с напряжением 12 В и нагрузкой 10 Ом, то ток через цепь существенно упадет. Это даст искаженный результат измерения, и устройство, и вся цепь могут работать некорректно. В таких случаях мультиметр скорее покажет завышенное падение напряжения на своем входе, а реальное напряжение на нагрузке будет значительно ниже, чем ожидалось.

Когда может понадобиться последовательное подключение вольтметра?

• Аварийные ситуации. Если необходимо установить наличие напряжения в цепи с нарушенным изоляционным участком, то временное последовательное включение безопасно, но требует навыков и осторожности.
• Опытные методы диагностики. Для поиска скрытых разрывов или проверки целостности цепи с минимальным вмешательством иногда применяют специфические схемы с последовательным подключением вольтметра, однако это исключение, а не правило.

Практические рекомендации по безопасной работе

1. Всегда проверяйте тип измерения прибора: для напряжения используется подключение параллельно, а для силы тока – последовательно.
2. Перед включением убедитесь, что мультиметр настроен на измерение напряжения, чтобы избежать случайного короткого замыкания.
3. Если возникла необходимость проверить напряжение в нестандартной конфигурации, используйте опыт и дополнительные схемы с ограничительными резисторами или специализированное оборудование.
4. Избегайте последовательного подключения вольтметра в цепях с высокой мощностью и напряжением, чтобы не повредить прибор.

Итоги по технике безопасности и ошибкам при измерении напряжения мультиметром и вольтметром

Основная ошибка при измерении – неправильное подключение щупов или выбор неверного режима прибора. Еще одна частая проблема – попытка измерить напряжение в цепях с высоким напряжением без необходимых знаний и подготовки. Такие промахи могут привести к неправильным показаниям и даже короткому замыканию.

Ключевые моменты и практические рекомендации

• Перед началом работы всегда проверяйте исправность самого измерительного прибора. Это поможет избежать ложных показаний.
• Выбирайте правильный режим и предел измерения. Если не уверены, начинайте с максимально возможного диапазона и уменьшайте его.
• Подключайте прибор параллельно к источнику напряжения, чтобы не создавать лишних нагрузок на цепь.
• Не трогайте оголённые части проводов и щупов одновременно, особенно если работаете с высоким напряжением.
• Работайте в перчатках и на изолирующем коврике, если это возможно – так риск получить удар током снижается.
• Перед измерением убедитесь, что цепь обесточена, если это не противоречит задаче, или следите за безопасностью при работе с включённой системой.
• Никогда не меняйте режимы мультиметра при подключённых щупах к напряжению.

Поняв и соблюдая эти правила, вы не только сделаете свои измерения точными и безопасными, но и сохраните свою технику и здоровье. Такие навыки очень пригодятся при работе с электроприборами в быту, на работе и в хобби.

И самое главное – не бойтесь экспериментировать, но подходите к этому с умом и осторожностью. С каждым удачным измерением уверенность в своих силах только растёт, а значит, электричество станет вашим надёжным союзником!
