Как правильно выбрать сопротивление резистора и подобрать нужное значение

Выбор оптимального номинала для резистора – задача не такая простая, как кажется на первый взгляд. Чтобы электронный узел работал стабильно и без сбоев, важно учесть множество нюансов: от характеристик самой схемы до условий эксплуатации. Если хотите разобраться в тонкостях и не пересматривать потом лишние детали, советую заглянуть на видео вначале и в конце статьи – там пошагово и наглядно объясняется, как сделать правильный выбор резистора, подходящий именно под вашу задачу.

Как выбрать сопротивление резистора: подробное руководство

На практике часто сталкиваюсь с ситуациями, когда неправильно подобранное сопротивление приводит к нестабильной работе или быстрому выходу из строя элементов. Чтобы этого избежать, необходимо системно подходить к выбору и учитывать все параметры, ориентируясь на реальные условия эксплуатации.

Ключевые критерии выбора сопротивления резистора

Первым этапом всегда является определение значения сопротивления, подходящего для конкретной задачи. Это значение зависит от нескольких факторов:

• Рабочее напряжение и ток – исходя из заданных параметров цепи важно подобрать сопротивление так, чтобы оно обеспечивало требуемый ток, не создавая при этом перегрузки.
• Мощность рассеивания – резистор не должен перегреваться при пропускании тока. Рекомендуется выбирать компонент с запасом по мощности минимум в 20-30% выше расчетной.
• Допуск – точность сопротивления влияет на стабильность и качество работы схемы. Для высокоточных узлов подбирают резисторы с допуском ±1% или меньше.
• Тип резистора – для разных условий подойдут разные типы: углеродные, металлические пленочные, металлопленочные и др. Например, для высокочастотных, шумочувствительных цепей часто выбирают металлопленочные из-за их низких паразитных параметров.

Практический пример: если вам нужно ограничить ток светодиода в 20 мА при напряжении питания 12 В и падении на светодиоде порядка 2 В, то сопротивление стоит подобрать так, чтобы образовывался остаток напряжения 10 В (12 В минус 2 В). Исходя из этого, выбирают резистор примерно 500 Ом (10 В / 0,02 А). В таком случае мощность рассеяния будет около 0,2 Вт, поэтому лучше взять резистор с минимальной мощностью 0,25 Вт или более, чтобы избежать перегрева.

Практические советы по подбору сопротивления

1. Всегда проверяйте реальные условия работы схемы. Напряжение и ток не должны быть взяты из теории, а измерены или гарантированы спецификацией компонентов.
2. Оценивайте температурный режим. Работа в нагретом корпусе или при высокой температуре окружающей среды требует увеличения мощности резистора.
3. Используйте ближайшее стандартное значение резистора. Резисторы выпускаются в стандартизированных рядах, например E12 или E24. Если расчетное значение 470 Ом, а в наличии 470 или 510, обычно выбирают ближайшее с минимальной нагрузкой схемы.
4. Обратите внимание на допуски. Для менее критичных схем достаточно 5%, а для измерительных или чувствительных – 1% и ниже.
5. Проверяйте устойчивость к внешним факторам. В условиях вибраций или влажности целесообразно выбирать резисторы с высокой надежностью и соответствующими стандартами качества.

Таблица: пример выбора мощности резистора в зависимости от силы тока и напряжения

Расчёт необходимого сопротивления резистора для стабилизации тока в электрических цепях

На практике часто встречаются ситуации, когда стабилизация тока необходима для защиты светодиодов, транзисторов или микроконтроллеров от чрезмерного тока. Рассмотрим, как правильно рассчитывать сопротивление резистора, чтобы эффективно выполнять эту задачу.

Основные принципы выбора сопротивления для стабилизации тока

Первый шаг – определить рабочий ток, который должен протекать через нагрузку. Например, если требуется стабилизировать ток светодиода на 20 мА при питании от источника 12 В, необходимо учитывать падение напряжения на нагрузке. Допустим, светодиод имеет прямое падение напряжения около 2 В.

Таким образом, напрядение, которое 'останется' на резисторе – это разница между напряжением источника и падением на нагрузке. Для нашего примера: 12 В минус 2 В равно 10 В. Соответственно, чтобы обеспечить ток 20 мА через резистор, необходимо поделить это напряжение на ток. Получается, что сопротивление резистора должно быть примерно 500 Ом.

• Опыт показывает, что при расчёте важно выбирать ближайший стандартный номинал резистора, а лучше – немного больше, чтобы увеличить запас по току и избежать перегрева;
• не менее важный параметр – максимально допустимая мощность резистора. Для данного примера мощность рассеиваемая резистором будет около 0,2 Вт, и для надёжности стоит выбирать резистор на 0,5 Вт или выше;
• в схемах с высоким током стабилизация требует более тщательного расчёта, иногда дополнительно используются стабилизаторы тока или специализированные источники питания.

Если необходимо стабилизировать ток в сложной цепи с несколькими компонентами, каждый с собственным падением напряжения, важно суммировать эти значения, рассчитать общий ток и напряжение, чтобы подобрать единственный резистор или несколько последовательно/параллельно соединённых резисторов.

К примеру, при работе с транзисторным ключом на нагрузку 100 мА и питании 15 В, если падение напряжения на транзисторе составляет около 0,7 В, то резистор рассчитывается исходя из того, что на нём будет падать приблизительно 14,3 В. Для тока 100 мА сопротивление должно составлять около 143 Ом. В этом случае стоит применять резистор с мощностью рассеяния не менее 2 Вт, поскольку нагрузка достаточно серьёзная.

Учет мощности рассеяния при подборе резистора для предотвращения перегрева

Правильный подбор сопротивления резистора невозможно рассматривать без учета его мощности рассеяния. Хотя номинальное сопротивление определяет, какой ток пройдет через элемент, именно мощность, рассеиваемая в виде тепла, оказывает решающее влияние на надежность и долговечность компонента. При пренебрежении этим параметром резистор быстро нагревается, что приводит к ухудшению характеристик и даже выходу из строя.

В реальной практике технического специалиста важно не только выбрать сопротивление резистора, ориентируясь на требуемое значение сопротивления, но и оценить, какую мощность будет необходимо рассеивать в конкретных условиях работы. Это помогает предотвратить перегрев и избежать типичных проблем – например, изменения сопротивления с нагревом или механического разрушения корпуса.

Практические принципы выбора резистора с учетом мощности

Определив величину сопротивления, следующим шагом является расчет мощности, которая будет выделяться на резисторе. Если упростить, мощность – это энергия, которую резистор превращает в тепло. Чтобы резистор не выходил из строя и не перегревался, нужно выбрать элемент с номинальной мощностью, превышающей расчетную хотя бы на 25–50%. Такой запас мощности обеспечивает стабильную работу и увеличивает срок службы компонента.

• Пример 1: Если в цепи рассчитано сопротивление 1 кОм, а ток – около 10 мА, мощность, выделяемая на резисторе, составит около 0,1 Вт. Оптимально выбрать резистор с мощностью рассеяния не менее 0,25 Вт, учитывая запасы и возможные пики нагрузки.
• Пример 2: Для более мощных цепей, где ток достигает 50 мА при напряжении 5 В, мощность на резисторе будет порядка 0,125 Вт. В таком случае использование резистора 0,5 Вт или даже 1 Вт позволит избежать перегрева даже при длительной работе.

Еще одним важным фактором является расположение резистора в схеме и условия окружающей среды. Если элемент размещается в корпусе с плохой вентиляцией или вблизи других нагревающихся деталей, рекомендуется выбирать резисторы с повышенной мощностью или применять дополнительные методы охлаждения.

Влияние конструкции резистора на тепловыделение

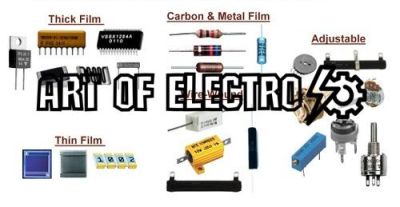

Существует несколько типов резисторов – пленочные, проволочные, металлооксидные. Каждый из них имеет свои особенности в части теплового сопротивления и способности рассеивать мощность. Например, проволочные резисторы традиционно рассчитаны на более высокие мощности и дешевы для больших нагрузок, но занимают больше места. Пленочные удобны для низкоэнергетических схем и обеспечивают хорошую стабильность, однако часто ограничены небольшой максимальной мощностью.

При работе с высокими мощностями важно учитывать не только номинальную мощность, указанную производителем, но и реальные условия эксплуатации: длительность сигнала, наличие импульсов и ситуации коротких пиков. Часто на практике рекомендуем делать запас не менее в два раза по мощности относительно расчетной нагрузки, чтобы резистор работал в спокойном температурном режиме.

Контроль температуры и надежность работы

Перегрев резистора вызывает не только изменение сопротивления, но и ускоренный износ, что может привести к сбоям в электронике. В промышленной практике мы часто рекомендуем устанавливать датчики температуры или использовать тепловые камеры при прототипировании сложных устройств для мониторинга температурных режимов. Это позволяет оптимально подобрать резисторы и схему вентиляции.

Итогово – подбор сопротивления резистора должен сопровождаться тщательным учетом мощности рассеяния для предотвращения перегрева. Такой подход гарантирует стабильность работы, минимизирует риски поломок и продлевает срок службы всей электроники.

Выбор сопротивления резистора с учетом температурного коэффициента и условий эксплуатации

При выборе сопротивления резистора важно учитывать не только номинальное значение, но и температурный коэффициент сопротивления (ТКС), который показывает, как изменяется сопротивление при изменении температуры. Неправильный учет ТКС может привести к сбоям в работе схемы из-за изменения параметров при нагреве или охлаждении.

Кроме того, условия эксплуатации, такие как температура окружающей среды, влажность, вибрации и пиковые нагрузки, существенно влияют на долговечность и надежность резистора. Выбирая сопротивление, следует ориентироваться на запас по мощности и устойчивость ко внешним факторам.

Ключевые моменты выбора сопротивления с учетом ТКС и условий эксплуатации

• Температурный коэффициент сопротивления – выбирайте резисторы с минимальным ТКС для стабильной работы в широком диапазоне температур.
• Запас мощности – сопротивление должно выдерживать максимальные нагрузки без перегрева.
• Условия окружающей среды – обращайте внимание на влажность, пыль и вибрации, которые могут повлиять на характеристики резистора.
• Материал резистора – металлооксидные и металлопленочные резисторы обладают меньшим ТКС и лучшей стабильностью по сравнению с углеродными.
• Длительность и режим работы – учитывайте постоянные и временные нагрузки для правильного выбора сопротивления и типа резистора.

Правильный подбор сопротивления с учетом температурного коэффициента и условий эксплуатации обеспечивает надежность, стабильность и долгий срок службы электронных устройств.
