Как правильно замерить амперы клещами: подробная инструкция по измерению тока

Измерение силы электрического тока в проводах с помощью специальных клещей – задача, с которой сталкиваются многие, кто занимается обслуживанием или ремонтом электроприборов. Эти приборы позволяют быстро и безопасно получить нужные данные без разрыва цепи, что очень удобно. В этой статье подробно объясним, как правильно использовать токовые клещи для точного считывания ампер, а чтобы полностью разобраться в тонкостях и не упустить важные моменты, советуем обязательно взглянуть на видео в начале и в конце материала – там все показано наглядно и с примерами.

Принцип работы клещей для измерения тока: физические основы и конструктивные особенности

С технической точки зрения клещи для измерения ампер характеризуются наличием размыкающейся рамки – клещей, которую можно надежно зажать вокруг проводника. Внутри этой рамки расположена индуктивная катушка, замыкающая магнитный поток, создаваемый током. Оборудование таким образом реагирует на переменный ток благодаря изменяющемуся магнитному полю, а специальные модели адаптированы и для измерения постоянного тока с помощью эффектов Холла. Разберем подробнее, как устроены и работают эти приборы с учётом практических особенностей эксплуатации.

Физические основы измерения

Когда через проводник проходит электрический ток, вокруг него возникает магнитное поле. Индукционные клещи используют этот факт: они воспринимают магнитный поток и преобразуют его в электрический сигнал, пропорциональный силе тока в проводе. Центральным элементом служит ферромагнитное сердечник в форме замкнутого кольца или полуколец. Он собирает магнитное поле и направляет его в катушку с витками, где индуцируется напряжение.

Для переменного тока задача значительно упрощается. При прохождении переменного тока магнитное поле меняет свое направление и величину, что создает переменный индуцированный ток в катушке клещей. Прибор преобразует этот сигнал и показывает значение амперметра непосредственно на дисплее. Типичные значения для бытовых и промышленных условий колеблются в пределах от нескольких миллиампер до сотен ампер, в зависимости от модели клещей.

Конструктивные особенности клещей для измерения тока

• Ферромагнитный сердечник – обеспечивает концентрацию и направления магнитного потока на катушку для увеличения чувствительности. Качество материала сердечника влияет на точность. Например, магнитопроводы из аморфных сплавов снижают потери и динамические искажения.
• Индукционная катушка – состоит из множества витков провода, создающих преобразователь электромагнитной энергии в электрический сигнал. Количество витков определяет выходное напряжение клещей и их диапазон измерений.
• Зажимные клещи – механический элемент, позволяющий без размыкания цепи охватить проводник и замкнуть магнитную цепь. Важна надежность фиксации и геометрия зажима для исключения зазоров, которые снижали бы точность.
• Электронный блок – преобразует сигнал с катушки или сенсора Холла в цифровое значение тока. Современные клещи оснащены дисплеем и фильтрами для устранения высокочастотных искажений.

Существуют также клещи для измерения постоянного тока, которые не могут использовать классический индукционный метод, поскольку постоянное магнитное поле не индуцирует ЭДС. Чтобы измерить амперы таким методом, применяют датчики Холла, которые реагируют на статическое магнитное поле, создаваемое током. Этот принцип требует более сложной калибровки и электроники, но позволяет расширить функционал прибора.

На практике важно убедиться, что проводник находится строго в центральной зоне клещей, так как смещение уменьшает точность. Например, при измерении силы тока с клещами в 100 ампер ошибка может достигать 2–3%, что в повседневных задачах вполне приемлемо. Кроме того, для корректных показаний необходимо учесть наличие нескольких проводников в зажиме, так как это может вызвать взаимное компенсационное магнитное поле и неправильное считывание.

Технические нюансы измерения переменного и постоянного тока клещами: выбор правильного режима и настройка прибора

Для измерения постоянного тока нужны клещи с функцией DC, часто основанные на технологии Холла. Такие приборы способны считывать направление и величину тока без прямого контакта с проводником. Важно убедиться, что клещи поддерживают этот режим, а также правильно настроить прибор, прежде чем приступать к работе. Отсутствие переключения режима или неверная калибровка могут привести к значительным отклонениям в показаниях.

Выбор правильного режима и настройка прибора

Многие современные клещи оснащены диском или кнопками для выбора режима измерения: AC (переменный ток) и DC (постоянный ток). Установите устройство в правильный режим в зависимости от типа проверяемой цепи. Например, при замерах стандартных бытовых линий чаще используется переменный ток, поэтому переключатель остается в положении AC.

Практически все клещи требуют предварительной калибровки нуля перед началом измерений, особенно при работе с постоянным током. Это делается путем закрытия клещей без проводника внутри, после чего прибор выравнивает нулевой отсчет. Такой подход минимизирует влияние внешних магнитных полей и внутренних шумов на точность показаний.

• Измерение переменного тока: открываем клещи, фиксируем проводник внутри зажима и читаем значение. Часто такие клещи оборудованы функцией автоматического выбора диапазона, но при нестабильных или маленьких токах полезно вручную выставить подходящий предел.
• Измерение постоянного тока: нужен клещ с поддержкой DC режима. Первый шаг – калибровка нуля, затем зажимаем проводник, внимательно следим за направлением тока (если прибор поддерживает такую функцию).

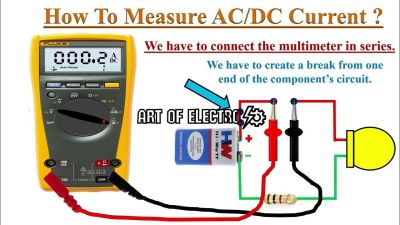

Важно помнить, что клещи не заменяют полноценные мультиметры при диагностике сложных систем, однако для быстрого контроля ампеража они незаменимы. В технической практике нередко сталкиваюсь с ситуациями, когда измерение переменного тока с клещами позволяет оперативно оценить нагрузку в цепи, не прерывая её работу.

Если стоит задача замерить ток в многожильном кабеле, следует выбирать только один проводник и зажимать прибор на нем, иначе показания формируются суммарно и будут некорректными. Например, в силовом кабеле с трёхфазной нагрузкой замерять амперы нужно по отдельной фазе, а не всей сборке вместе.

Практические рекомендации по безопасности и точности при измерении силы тока клещами

Измерение ампер с помощью токовых клещей требует соблюдения правил безопасности и правильной техники для получения точных данных. Использование клещей помогает быстро и удобно определить силу тока без разрыва цепи, что важно как в бытовых, так и в промышленных условиях.

Для безопасной и точной работы важно следовать рекомендациям, которые минимизируют риск повреждения оборудования и обеспечивают корректные измерения.

Ключевые рекомендации

• Проверка состояния прибора: перед началом измерений убедитесь в исправности токовых клещей и отсутствии повреждений изоляции.
• Использование защитных средств: применяйте изолирующие перчатки и соблюдайте правила работы с электрическим оборудованием.
• Выбор правильного диапазона измерения: установите переключатель на соответствующий диапазон тока для повышения точности и безопасности.
• Измерение одного проводника: охватывайте токовыми клещами только один проводник, чтобы избежать искажения показаний.
• Избегайте воздействия внешних магнитных полей: они могут влиять на результат измерения, поэтому измеряйте подальше от сторонних источников.
• Соблюдение инструкции производителя: следуйте всем рекомендациям и ограничениям, указанным в руководстве по эксплуатации прибора.
• Периодическая калибровка: для поддержания точности измерений регулярно проверяйте и при необходимости калибруйте клещи.
• Безопасное подключение: не измеряйте ток в цепях с повышенным напряжением или поврежденной изоляцией без необходимой защиты.
