Как правильно замерить сопротивление датчика мультиметром: пошаговая инструкция

Чтобы понять, работает ли датчик правильно, важно измерить его сопротивление с помощью мультиметра – это даст представление о состоянии элемента и выявит неисправности. Процесс несложный, но требует аккуратности: нужно правильно подключить устройство и интерпретировать показания. Если вы хотите разобраться в тонкостях и сделать всё максимально точно, советуем сначала и в конце прочтения статьи посмотреть видео – там подробно объясняют каждый шаг и показывают всё наглядно, так что вопросов точно не останется.

Как замерить сопротивление датчика мультиметром

Для успешного измерения сопротивления датчика мультиметром нужно иметь базовое понимание устройства самого датчика и принципов работы мультиметра. Большинство датчиков, используемых в промышленных и автомобильных системах, имеют обмотки или чувствительный элемент, сопротивление которого можно проверить при диагностике неисправностей. Замер сопротивления датчика позволяет определить целостность цепи и выявить обрывы или короткие замыкания, что значительно облегчает процесс ремонта и обслуживания.

Перед началом измерения важно снять датчик с объекта и отключить его от цепи питания. Это исключит влияние внешних компонентов и обеспечит точные показания мультиметра. В этом разделе подробно рассмотрим, как правильно использовать функцию измерения сопротивления и какие особенности стоит учитывать в процессе замера.

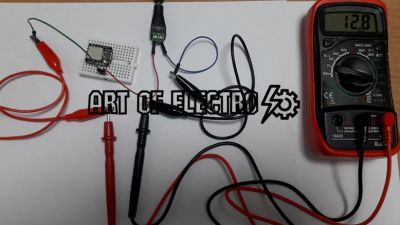

Пошаговая инструкция по измерению сопротивления датчика мультиметром

1. Подготовка мультиметра: Переключите прибор в режим измерения сопротивления (Ом). На большинстве моделей это обозначается символом ?. Если мультиметр имеет несколько диапазонов, выберите максимально подходящий для предполагаемого сопротивления датчика.
2. Подготовка датчика: Снимите датчик с оборудования. Убедитесь, что он обесточен и отсоединён от схемы.
3. Снятие показаний: Считайте значение на дисплее мультиметра. В зависимости от типа датчика, сопротивление может варьироваться в широких пределах – от нескольких Ом до десятков кОм.
4. Анализ результатов: Сравните полученное значение с технической документацией на датчик. Например, для термисторов нормальное сопротивление при комнатной температуре обычно составляет от нескольких сотен до нескольких тысяч Ом.

Практические советы и нюансы

• Если сопротивление ближе к нулю, это может указывать на короткое замыкание внутри датчика.
• Если мультиметр показывает бесконечность или 'OL', то в датчике, скорее всего, обрыв цепи.
• Для датчиков с изменяющимся сопротивлением в зависимости от температуры (например, термисторы), важно проводить замер при определённых условиях, чтобы результаты были корректными.
• Некоторые датчики содержат дополнительные компоненты, влияющие на сопротивление (резисторы, конденсаторы), поэтому рекомендуется проверять сопротивление в соответствии со схемой подключения.
• Если в процессе измерения наблюдаются скачки показаний, проверьте состояние мультиметра и качество контакта щупов.

Технические особенности измерения сопротивления различных типов датчиков

Измерение сопротивления датчика мультиметром требует понимания его конструктивных особенностей и принципа работы. Каждый тип датчика имеет свои характерные параметры сопротивления, которые влияют на методику замера и интерпретацию результатов. При неправильном подходе можно получить искажённые данные, что приведёт к неверной диагностике и, как следствие, к ошибкам в работе оборудования.

Важно учитывать, что не все датчики можно просто 'прозвонить' мультиметром. Например, датчики, использующие полупроводниковые элементы или встроенные электронные схемы, могут показывать нестабильное сопротивление или вовсе быть не измеримы обычным способом. В таких случаях необходимы специализированные методики и знания особенностей конкретного типа датчика.

Резистивные датчики

К резистивным относятся, например, термисторы (NTC и PTC), потенциометры, датчики положения, основанные на изменении сопротивления. Они очень хорошо поддаются измерению сопротивления мультиметром. Например, термистор NTC уменьшает сопротивление с ростом температуры. Если при комнатной температуре сопротивление термистора составляет около 10 кОм, то при нагреве его значение может упасть до нескольких сотен Ом.

Техника измерения здесь проста: мультиметр переводится в режим измерения сопротивления, к контактам датчика подсоединяются щупы, после чего фиксируется значение на экране. Если результаты значительно отличаются от номинальных данных в техническом паспорте, датчик скорее всего неисправен. Однако важно учитывать, что некоторые термисторы требуют отключения от цепи, так как присутствие параллельных элементов влияет на точность замера.

Индуктивные и емкостные датчики

Измерить сопротивление датчиков индуктивного и емкостного типа значительно сложнее. Индуктивные датчики основаны на изменении индуктивности, а не сопротивления, и у них внутри часто есть катушки с проводом. Несмотря на это, проверка сопротивления катушки мультиметром – обычная процедура для оценки целостности обмотки. Типичные значения могут варьироваться от нескольких Ом до килоом в зависимости от конструкции. Однако напрямую по сопротивлению нельзя оценить работоспособность датчика, необходимо использовать осциллограф или специализированный тестер.

Емкостные датчики практически не имеют постоянного сопротивления, так как основаны на изменении ёмкости между электродами. При измерении мультиметром в режиме сопротивления он будет показывать либо очень высокое значение, либо бесконечность. Для диагностики таких датчиков применяют измерители ёмкости или специализированные приборы, помогающие оценить их состояние.

Датчики на основе эффектов Холла и полупроводниковые датчики

Датчики Холла, а также многие полупроводниковые датчики (например, датчики положения или Холла для определения угла поворота), содержат внутри интегральные схемы. Их сопротивление внутренне зависит от напряжения питания и выходных сигналов, а не является фиксированным значением. Поэтому измерение сопротивления мультиметром не даст полезной информации и способно ввести в заблуждение.

В таких случаях для проверки обычно замеряют напряжение питания, целостность цепей, а также измеряют выходной сигнал в рабочем режиме. Иногда проводят проверку «напряжение против положения» или смотрят изменение выходного сигнала при воздействии на датчик. Если необходимо именно измерить сопротивление для поиска обрыва, проверяют контакты на предмет разрыва цепи, используя функцию прозвонки мультиметра. Но само значение сопротивления элемента датчика не несёт диагностической информации.

Практические рекомендации

• Перед измерением сопротивления датчика мультиметром всегда отключайте его от цепи питания и окружающих устройств.
• Рекомендуется сначала ознакомиться с технической документацией на конкретный датчик, чтобы понимать ожидаемые значения сопротивления и правильную методику измерения.
• Для резистивных датчиков состояние можно оценить по отклонению измеренного значения от номинала, учитывая влияние температуры.
• Для индуктивных и емкостных датчиков используйте специализированные приборы, если измерение сопротивления не даёт информативных результатов.
• Не применяйте высокие токи и напряжения при измерениях, особенно в датчиках с электронной начинкой – это может повредить устройство.

Подготовка мультиметра и правильная прокладка щупов для точного измерения сопротивления датчика

Перед тем как замерить сопротивление датчика мультиметром, необходимо правильно подготовить прибор, чтобы результаты были максимально точными и стабильными. Прежде всего, убедитесь, что мультиметр исправен и аккумулятор в нем заряжен. Слабый источник питания в приборе может привести к некорректным показаниям, особенно при измерении сопротивления на низких значениях.

Выберите режим измерения сопротивления на мультиметре – он обычно обозначается символом омега (?). Если ваш прибор имеет несколько диапазонов сопротивления, установите подходящий: при замере датчиков с низким сопротивлением (например, от нескольких Ом до нескольких сотен Ом) лучше выбрать меньший диапазон для большей точности. Для датчиков с более высоким сопротивлением – наоборот, используйте более высокий диапазон.

Правильная прокладка щупов

• Не измеряйте сопротивление подключенного к цепи датчика. Перед замером важно отключить датчик от системы, чтобы измерения не исказились из-за параллельных цепей.
• Обеспечьте отсутствие влаги на контактах. Влага ведет себя как проводник и снижает точность замера.
• Избегайте дрожания рук. Малейшее движение щупов приводит к изменению сопротивления в точке контакта, что отражается на показаниях мультиметра.

В практике часто становится полезным сначала проверить целостность щупов мультиметра на коротком замыкании, чтобы убедиться в отсутствии повышенного сопротивления проводников. Если на замкнутых щупах прибор показывает значительно больше нуля, необходимо заменить кабели или очистить контакты.

Диагностика неисправностей датчиков на основе измерения сопротивления

Для точной диагностики важно сравнивать замеренные значения с эталонными характеристиками, указанными в технической документации. Это помогает быстро выявить отклонения, которые могут привести к неправильной работе системы, и принять своевременные меры по ремонту или замене датчика.

Ключевые моменты диагностики по сопротивлению датчика

• Правильное подключение мультиметра: измерения проводят при отключённом питании и соблюдении полярности;
• Сравнение с эталонными значениями: несоответствие указывает на неисправность;
• Проверка на обрыв или короткое замыкание: слишком высокий или низкий уровень сопротивления;
• Учёт влияния температуры: сопротивление некоторых датчиков зависит от температуры, что необходимо учитывать при измерениях;
• Регулярные замеры: помогает выявлять динамику износа и предотвратить отказ оборудования.

Правильное измерение сопротивления и анализ его изменений – ключ к своевременной и эффективной диагностике датчиков в любых электронных системах.
