Как правильно замерять напряжение и выставить вольты на мультиметре

Как замерять напряжение мультиметром и правильно выставлять вольты на приборе

Многие начинающие пользователи задаются вопросом, как на мультиметре выставить вольты и чем отличается смена диапазонов. Цель этого шага – адаптировать прибор под ожидаемое напряжение, чтобы измерения были максимально точными и информативными. Рассмотрим последовательность действий и практические рекомендации.

Выбор режима и диапазона напряжения на мультиметре

Переключатель мультиметра – сердце настройки. Для измерения постоянного напряжения нужно выбрать режим, обозначенный буквой DCV или иконкой с линией и чертой (––). Если требуется измерить переменное напряжение, переключитесь в режим ACV, который традиционно обозначается волнистой линией (~).

Важно понимать, что не все мультиметры автоматически определяют величину напряжения, поэтому необходимо вручную выставить подходящий диапазон измерений. Например, если вы ожидаете напряжение около 12 В, установите переключатель на диапазон чуть выше – например, 20 В. Это даст наивысшую точность без риска перегрузки прибора.

1. Подключите щупы к мультиметру: красный – в гнездо, отмеченное V или V?, чёрный – в COM.
2. Выберите тип напряжения (DCV или ACV) в зависимости от измеряемой цепи.
3. Установите диапазон, соответствующий ожидаемому напряжению.
4. Подключите щупы к точкам измерения, соблюдая полярность в случае постоянного напряжения.

Например, при измерении батарейки 1.5 В на мультиметре следует установить режим DCV с минимальным доступным значением 2 В или аналогичным. Если выставить диапазон слишком высоким (например, 200 В), показания будут менее информативными, так как разрешение прибора снижено.

Практические советы при измерении напряжения мультиметром

• Всегда соблюдайте безопасность. Перед измерениями убедитесь, что прибор исправен, а щупы не повреждены.
• Следите за полярностью. Красный щуп – положительный контакт, чёрный – отрицательный. В противном случае при измерении постоянного напряжения стрелка будет отклоняться в минусовую сторону или на дисплее появится знак минуса.
• Не перепутайте режимы. Измерение напряжения в режиме амперметра может привести к выходу прибора из строя.
• При измерении высоких напряжений используйте максимально возможный диапазон. Это защитит устройство от перегрузки.

Правильно выставленный режим вольтметра на мультиметре – залог точных и надёжных результатов измерений, а соблюдение техники безопасности позволит избежать ошибок и сохранит прибор в рабочем состоянии.

Настройка мультиметра на измерение постоянного и переменного напряжения: выбор диапазона в вольтах

Для выбора режима измерения на мультиметре предусмотрен специальный переключатель или кнопка, часто обозначаемая символами «V» с черточкой над ним (для постоянного напряжения) и «V~» или «V AC» (для переменного). Очень важно убедиться, что выбран именно тот тип напряжения, который требуется измерить. Ошибка в выборе режима может привести к некорректным показаниям или даже повреждению прибора.

Как выбрать диапазон напряжения на мультиметре при замерах

Выбор диапазона – это настройка предела измерения. Если диапазон слишком низкий, мультиметр может выдать ошибку перегрузки (обычно отображается как «OL» или «– – –»). Если диапазон слишком высокий, точность измерения снижается, так как присутствует большая погрешность. Многие современные мультиметры обладают функцией автоопределения диапазона (autorange), что упрощает задачу, но ручной выбор иногда необходим.

• Измерение постоянного напряжения (DC). Если ожидаемое напряжение неизвестно, лучше начинать с самого высокого предела (например, 600 В или 1000 В) и постепенно уменьшать диапазон до тех пор, пока показания не станут устойчивыми и максимально точными. Для бытовых устройств и электроники обычно достаточно диапазона до 20 В или 200 В.
• Измерение переменного напряжения (AC). Для сетей бытового назначения стандартным считается диапазон до 250 В. При работе с промышленными устройствами или генераторами могут потребоваться более высокие пределы. Принцип выбора диапазона аналогичен: начинаем с максимума и снижаем по мере необходимости.

Для примера: если вы измеряете батарею или аккумулятор с напряжением около 12 В постоянного тока, предпочтительно установить диапазон в 20 В DC. Это обеспечит максимальную точность. Аналогично, если вы проверяете бытовую розетку с напряжением 220 В переменного тока, выбирайте диапазон не ниже 250 В AC.

Важно помнить, что некоторые мультиметры оснащены индикацией неправильного подключения щупов или предупреждают о превышении предела измерения. При работе с высокими напряжениями обязательно используйте исправные и сертифицированные приборы, а также следуйте технике безопасности. Правильная настройка мультиметра на вольты значительно сокращает риск повреждения прибора и повышает качество диагностики.

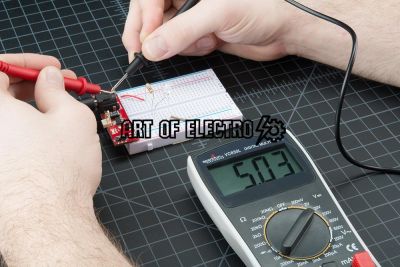

Правила подключения щупов мультиметра для точного измерения напряжения на электронных и электрических цепях

Перед тем как приступать к замеру, убедитесь, что мультиметр настроен на измерение напряжения (вольтметр). Обычно на шкале или селекторе прибора выбирается обозначение 'V' с соответствующим символом постоянного (DCV) или переменного напряжения (ACV). После настройки следует подключать щупы корректно, учитывая полярность и точку замера в схеме.

Основные правила подключения щупов мультиметра

• Красный щуп всегда подключается к точке с более высоким потенциалом. Это положительный контакт, с которым взаимодействует измерительная электроника мультиметра. В электрических схемах чаще всего это будет точка, где ожидается положительное напряжение по отношению к общему потенциалу.
• Черный щуп служит для подключения к общему или нулевому потенциалу. Эта клемма мультиметра часто обозначается как COM (общий контакт) и подключается к земле, минусу источника питания или общей точке цепи.
• Щупы не должны создавать короткое замыкание. При замере напряжения мультиметр подключается параллельно элементу цепи, а не последовательно. В ошибочной попытке вставить щупы последовательно прибор может выйти из строя или отразиться на работе схемы.
• Используйте правильные категории измерений. Для измерения бытового напряжения (до 600 В) мультиаммтер должен иметь соответствующую категорию измерений. Категория CAT III или выше гарантирует защиту пользователя и точность замера.

Для практического примера: если необходимо измерить напряжение на клеммах 12-вольтового автомобильного аккумулятора, черный щуп подключаем к минусовой клемме аккумулятора, а красный – к плюсовой. При этом мультиметр должен быть переключен в режим DCV (постоянное напряжение). Результат будет примерно 12.4–12.8 В при полном заряде.

В случае измерения переменного напряжения, например, в бытовой электросети, красный щуп подключаем к фазному проводу, а черный – к нулю или земле. Мультиметр настраивается в режим ACV. Здесь важно не трогать оголённые металлические части щупов во время работы, чтобы избежать поражения электрическим током.

Погрешности при измерении напряжения мультиметром и методы их минимизации в бытовых условиях

Измерение напряжения мультиметром может сопровождаться погрешностями, которые влияют на точность полученных результатов. Основные причины ошибок связаны с внутренним сопротивлением прибора, плохими контактами, неправильным выбором диапазона и внешними помехами.

Для получения максимально точных данных важно правильно настроить мультиметр и соблюдать простые правила при работе с прибором.

Основные источники погрешностей

• Внутреннее сопротивление мультиметра – низкое сопротивление прибора может влиять на цепь и менять напряжение.
• Некачественные или окисленные контакты – приводят к нестабильным или завышенным значениям.
• Неправильный выбор диапазона измерения – использование слишком большого или слишком малого диапазона снижает точность.
• Электрические помехи и наводки – влияют на показания, особенно при измерениях низких напряжений.
• Разряд батареи мультиметра – снижает стабильность и точность прибора.

Методы минимизации погрешностей

1. Используйте подходящий диапазон измерения – выбирайте значение чуть выше ожидаемого напряжения для максимальной точности.
2. Проверяйте и очищайте контакты зондов перед измерениями, чтобы избежать плохого соединения.
3. Периодически менять батарею мультиметра для поддержания стабильности работы.
4. Избегайте измерений в местах с сильными электромагнитными помехами.
5. Используйте короткие провода и минимизируйте контактные соединения во избежание дополнительных сопротивлений и наводок.

Соблюдение этих рекомендаций позволяет снизить погрешности и получить надежные результаты при измерении напряжения мультиметром в бытовых условиях.
