Как проверить диод мультиметром и измерить сопротивление диода

Диоды – важные компоненты в электронике, и умение быстро определить их исправность с помощью мультиметра существенно облегчает диагностику устройств. В этой статье мы разберём, как с помощью тестера выявить поломку и оценить сопротивление диода, не углубляясь в теорию, а опираясь на реальные приёмы работы. Чтобы получить наиболее полное представление и увидеть процесс наглядно, советую обязательно посмотреть видео, размещённые в начале и в конце материала – там всё показано подробно и доступно, что будет особенно полезно тем, кто только начинает разбираться с измерительными приборами.

Принцип работы полупроводникового диода и его влияние на измерение мультиметром

При проверке диода мультиметром важно учитывать, что в прямом направлении диод имеет относительно низкое сопротивление, а в обратном – очень высокое, практически бесконечное. Это связано с тем, что в прямой полярности pn-переход открывается и пропускает ток, а в обратной – закрывается и блокирует протекание. При измерении сопротивления диода такой эффект проявляется как большая разница показаний между двумя направлениями щупов мультиметра.

Работа диода и особенности измерения мультиметром

Современные цифровые мультиметры обычно оснащены функцией проверки диодов, которая измеряет прямое падение напряжения на переходе. Это гораздо информативнее, чем просто измерение сопротивления, потому что диод не является линейным резистором. Если использовать режим омметра, можно получить неоднозначные показания из-за нелинейности и зависимости от приложенного напряжения.

При замере в прямом направлении мультиметр показывает падение напряжения открытого диода, обычно в диапазоне от 0,5 до 0,8 В для кремниевых диодов. Если мультиметр показывает низкое сопротивление, а в обратном направлении – бесконечность (обычно обозначается как «OL» или перегрузка измерения), диод исправен.

• Пример 1: Для кремниевого диода типичное прямое напряжение составляет около 0,7 В. При проверке мультиметром на функцию диода вы увидите примерно это значение при правильном подключении.
• Пример 2: Если при проверке в обратном направлении мультиметр показывает малое сопротивление или небольшое падение напряжения, это свидетельствует о пробое или повреждении диода.

Стоит помнить, что измерение сопротивления диода в обычном режиме омметра без учета полярности малопригодно. Из-за физики работы компонента сопротивление в обратном направлении будет очень высоким (миллионы Ом или выше), а в прямом – низким. Это многократно отличается от поведения обычного резистора, который является линейным и не зависит от направления тока.

Также на результаты могут влиять характеристики самого мультиметра. Некоторые бюджетные модели сенсорно не создают достаточного прямого напряжения для открытия перехода, что приводит к неправильной интерпретации состояния диода. В профессиональной практике для гарантированного определения исправности предпочтительно использовать режим проверки диодов, который задает тестовое напряжение и измеряет его падение.

Пошаговая инструкция измерения прямого и обратного сопротивления диода цифровым мультиметром

Диод проще всего проверить мультиметром в режиме проверки диодов или измерения сопротивления. Это позволяет быстро определить, исправен ли элемент, оценить его параметры и выявить пробой или обрыв. Для наглядности и точности важно придерживаться последовательных этапов, учитывая полярность подключения щупов и особенности цифрового мультиметра.

При проверке диода мультиметром основная задача – измерить прямое и обратное сопротивление диода, что показывает, как элемент ведет себя в прямом и обратном включении. В практике часто встречаются ситуации, когда диод на первый взгляд выглядит целым, но при измерениях выявляются различные дефекты. Поэтому пошаговый метод значительно упрощает диагностику.

Пошаговое измерение диода мультиметром

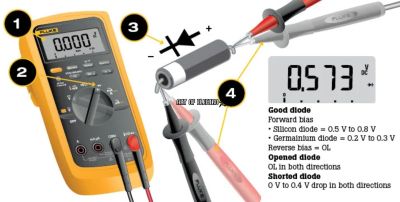

1. Подготовка оборудования и элемента. Убедитесь, что диод отключен от схемы или питания, иначе показатели будут искажены. Для проверки лучше использовать цифровой мультиметр с функцией тестирования диодов – она обычно обозначена символом диода и позволяет легко оценить состояние.
2. Выбор режима измерения. Переключите мультиметр в режим проверки диодов. В этом режиме прибор подает небольшой постоянный ток на диод и измеряет падение напряжения на нем. Обычно исправный кремниевый диод показывает падение приблизительно от 0.5 до 0.8 В в прямом направлении.
3. Измерение прямого сопротивления (прямого включения диода). Подсоедините красный щуп к аноду диода, а черный – к катоду. Если диод исправен, мультиметр покажет напряжение порядка 0.5–0.8 В. В режиме измерения сопротивления цифровой мультиметр в прямом включении обычно показывает небольшое значение сопротивления – от нескольких сотен до нескольких тысяч Ом, зависящее от типа диода и режима измерения.
4. Измерение обратного сопротивления (обратного включения диода). Переверните щупы: красный – к катоду, черный – к аноду. В норме диод должен показывать очень высокое сопротивление или индицировать «перегрузку» на дисплее («OL»), что свидетельствует о запертой цепи в обратном направлении. Если мультиметр показывает низкое сопротивление или значительное падение напряжения, диод вероятно пробит.
5. Анализ показаний. Для примера:
   • Прямое сопротивление – около 500 Ом (или падение напряжения 0.7 В),
   • Обратное сопротивление – более 1 МОм или показание «OL» в мультиметре.
   Такие результаты говорят о том, что диод исправен.
6. Особенности проверки светодиодов и других типов диодов. Светодиоды при проверке будут демонстрировать аналогичный принцип, но нужно учесть, что падение напряжения будет выше (обычно 1.5–3 В в прямом направлении в зависимости от цвета). В случае стабилитронов обратное сопротивление может быть меньше, и для точной проверки стоит учитывать допустимые параметры, указанные производителем.

Практический совет: если при измерениях показатели резко отличаются от приведенных значений, лучше перепроверить щупы и полярность, а затем заменить диод. Часто поврежденный диод демонстрирует очень низкое сопротивление в обеих полярностях или не проводит ток вообще.

Интерпретация результатов измерений диода и диагностика неисправностей

Рассмотрим основные моменты: при проверке диода в прямом включении мультиметр должен показать небольшое сопротивление или даже готов сказать напряжение открытия, а в обратном – почти бесконечное сопротивление. Если сопротивление слишком низкое в обоих направлениях или наоборот всегда очень высокое, значит диод скорее всего неисправен. Зная это, вы легко отличите исправный элемент от пробитого или обрывного.

• Работайте в режиме проверки диодов или используйте режим измерения сопротивления, чтобы увидеть поведение элемента в разных направлениях.
• Посмотрите показания в прямом и обратном направлении: нормальный диод пропускает ток только в одну сторону.
• Не полагайтесь на одно измерение, проверяйте дважды, особенно если результат неочевиден – это поможет избежать ошибок.
• Используйте знания о типах диодов, ведь разные диоды (выпрямительные, светодиоды, стабилитроны) имеют свои особенности в измерениях.
• Помните, что мультиметр не всегда выявит проблемы с малым током, поэтому при подозрении на слабые повреждения стоит провести дополнительную диагностику.

Эти навыки пригодятся вам при ремонте техники, сборке схем и просто в повседневной жизни, когда нужно быстро и точно понять, в чем проблема с электронным компонентом. Чем больше вы практикуетесь в чтении результатов, тем увереннее становитесь и тем меньше тратите времени на поиски неисправности.

Так что не бойтесь экспериментировать и проверять – это совсем не сложно, а помогает стать настоящим мастером в электронике. И помните: каждый исправный диод – это залог стабильной работы вашего устройства!
