Как проверить электричество, напряжение и ток в проводе самостоятельно

Разобраться, есть ли в проводе напряжение или ток, иногда кажется проще, чем на самом деле. Правильное использование измерительных приборов и понимание, как работает электрическая цепь, поможет избежать ошибок и обеспечит безопасность при работе с электрикой. В этой статье расскажем, как без лишних сложностей проверить, подается ли на провод электричество, и как убедиться, что ток действительно течет. Для полного понимания всех нюансов советуем обязательно посмотреть видео, размещённые в начале и в конце материала – там тема раскрыта ещё глубже и нагляднее.

Использование индикаторной отвертки для определения присутствия напряжения в жиле провода

Принцип работы индикаторной отвертки основан на чувствительном элементе, который реагирует на электрическое поле, создаваемое напряжением. Когда наконечник отвертки касается оголённой жилы или металлической части в цепи под напряжением, внутри корпуса индикатора загорается небольшой светодиод или лампочка, сигнализируя о присутствии напряжения. Это позволяет понять, есть ли ток в проводе, хотя индикаторная отвертка напрямую не измеряет силу тока.

Правила и техника использования индикаторной отвертки

• Проверка исправности самой отвертки: Перед использованием всегда нужно проверить индикаторную отвертку на известном источнике напряжения, например, в сети освещения. Это гарантирует, что устройство работает корректно и сможет точно определить наличие напряжения.
• Контакт с проводом: Для проверки напряжения касайтесь наконечником индикаторной отвертки оголённой жилы. Если жила изоляцией не повреждена, часто индикаторная отвертка может сработать через тонкую изоляцию напряжением до 230 В, но надежнее и безопаснее оголить небольшой участок.
• Наземный контакт: Второй контакт индикаторной отвертки – металлическая часть на рукоятке – нужно удерживать пальцем, так как именно через тело пользователя происходит замыкание цепи на землю, позволяя устройству определить электрическое поле.

Практические наблюдения и рекомендации

Опыт показывает, что индикаторная отвертка отлично подходит для быстрого теста электросетей с однофазным переменным напряжением до 230 В. При работе с трёхжильными кабелями она помогает быстро выявить фазу: именно в жиле под напряжением индикатор загорится, в нулевой и защитной PE – нет. Это важный момент, который экономит время при проверке проводки на стройплощадке или ремонте.

Однако индикаторная отвертка не подходит для проверки низковольтных цепей, где напряжение может быть ниже 50 В, так как чувствительность устройства ограничена. Также она не даёт информации о том, есть ли ток в самой цепи – она фиксирует только наличие напряжения. Например, при проверке исправности розетки индикатор загорится, если в сети присутствует напряжение, даже если нагрузка не подключена и ток не протекает.

Ошибочные ситуации и возможные помехи

• Если индикаторная отвертка не светится, это не всегда означает отсутствие напряжения. Иногда причиной может быть плохой контакт с рукой пользователя или дефект устройства.
• Индуктивные или ёмкостные помехи. В некоторых случаях отвертка может реагировать на наведённое напряжение в соседних проводах, что вызывает ложное срабатывание. Особенно это часто наблюдается в сложных распределительных щитах или в кабелях с пучком жил.
• Проверка на исправность изоляции. Если кабель имеет повреждение изоляции, индикаторная отвертка может светиться на том участке, где ток не должен присутствовать. Это может стать первым признаком неисправности проводки.

Пример проверки напряжения с индикаторной отверткой

Применение мультиметра для точного измерения силы тока и напряжения в электрическом кабеле

При измерении напряжения или тока важно знать особенности подключения мультиметра и соблюдать технику безопасности. Многие начинающие специалисты совершают ошибку, пытаясь измерить ток напрямую без разрыва цепи – этого делать нельзя. Далее рассмотрим основные шаги и рекомендации для правильного использования мультиметра на практике.

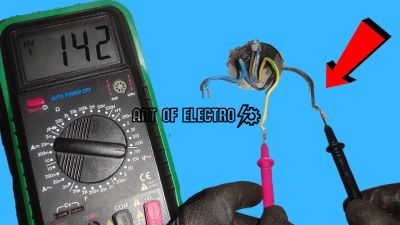

Как измерить напряжение в проводе с помощью мультиметра

• Выбор режима измерения: переключите мультиметр в режим измерения напряжения (V). Для переменного напряжения это обычно обозначается как 'ACV' или '~V', для постоянного – 'DCV' или '-V'.
• Подключение щупов: измерительные щупы подключаются параллельно проверяемому участку цепи. Красный щуп – к проводнику с предполагаемым плюсом, черный – к минусовой шине (или земле).
• Обратите внимание на пределы измерений: если мультиметр неавтоматический, сначала установите максимально возможный диапазон. Например, если ожидается напряжение около 220 В, выставьте диапазон не ниже 250 В, чтобы избежать повреждения прибора.
• Снятие показаний: при правильном подключении на дисплее отобразится реальное напряжение в проводе. Если напряжения нет, прибор покажет ноль или очень маленькое значение.

Например, при проверке бытовой розетки мультиметр покажет около 230 В переменного тока. При отклонениях в 5-10 В это считается нормой. Если же напряжение отсутствует, это указывает либо на разрыв цепи, либо на повреждение кабеля.

Измерение силы тока в проводе с помощью мультиметра

Измерение тока сложнее, так как мультиметр должен включаться последовательно в цепь. Неправильное подключение приводит к короткому замыканию и повреждению устройства.

1. Подготовка прибора: переключите мультиметр в режим измерения тока (A). Обратите внимание на диапазон, который обычно ограничен сотнями миллиампер или несколькими амперами.
2. Замена положения щупов: для измерения больших токов щуп, подключенный к красному разъему, может требоваться перенести в специальный вход marked '10A' или аналогичный. Для маленьких токов используется стандартный разъем.
3. Разрыв цепи: отключите питание, разорвите цепь в месте измерения, вставьте мультиметр последовательно в разрыв – ток будет протекать через прибор.
4. Включение питания и считывание данных: включите питание и прочитайте показания на дисплее. Значение будет показывать реальную силу тока в амперах (А) или миллиамперах (мА).

Для примера, если измеряется ток в цепи освещения и мультиметр показывает 0,5 А, значит нагрузка примерно потребляет 500 мА тока. При этом показания выше номинала лампы укажут на возможное короткое замыкание или неисправность.

Практические советы и меры безопасности

• Перед измерением всегда отключайте питание на основном щитке при работе с открытыми проводами, чтобы избежать поражения электрическим током.
• Используйте мультиметр с сертификатами безопасности, оснащённый предохранителями и функциями защиты от перегрузки.
• Проверяйте исправность щупов и проводов мультиметра перед работой.
• Не измеряйте ток при неподходящем диапазоне – это приведет к срабатыванию защиты и может повредить прибор.
• Для проверки наличия напряжения в проводе достаточно замерить напряжение, а не ток – подача напряжения указывает на присутствие электричества.

Итоги по методам безопасной проверки отсутствия тока в проводах

Перед началом любых ремонтных работ с электричеством очень важно убедиться, что напряжение в проводах отсутствует. Это не просто формальность, а залог вашей безопасности и сохранности оборудования. Правильно проведённая проверка помогает избежать поражений током и аварийных ситуаций.

Методы проверки базируются на использовании надёжных инструментов и последовательном подходе. Не стоит забывать, что одно измерение иногда может ввести в заблуждение – лучше удостовериться несколько раз.

• Обесточивание – первый и самый главный шаг. Перед любыми манипуляциями обязательно выключите питание и отключите автоматы.
• Использование тестера напряжения – простой и эффективный способ проверить наличие напряжения в проводе. Убедитесь, что прибор исправен, а батарейки заряжены.
• Проверка на работоспособность прибора – перед тестом обязательно протестируйте прибор на заведомо работающем источнике, чтобы убедиться, что он не сдался.
• Использование индикаторной отвёртки – удобна для быстрой проверки, но требует аккуратности и понимания принципов работы.
• Наземное и межфазное измерение – если есть возможность, проверяйте состояние провода по отношению к земле и другим фазам.
• Не доверяйте только одному методу – комбинируйте способы, если есть сомнения.
• Используйте защитные средства – резиновые перчатки, диэлектрические коврики и подходящую обувь помогут обезопасить себя.

В дальнейшем знания этих простых, но важных правил позволят вам работать с электричеством значительно увереннее и безопаснее. Ведь безопасность – это не только правила, но и привычка.

Главное, не бойтесь применять новые навыки на практике и всегда помните – лучше проверить ещё раз, чем потом жалеть. Все получится, и ремонт превратится из рутинной задачи в вполне понятное и безопасное дело!
