Как проверить и измерить напряжение 12 В мультиметром – подробная инструкция по замеру и настройке

Если вам нужно быстро и точно узнать, есть ли на устройстве напряжение около 12 вольт, мультиметр станет вашим лучшим помощником. В этой статье разберём, как правильно настроить прибор, подключить щупы и проверить наличие нужного напряжения на контактах. Всё это важно как при диагностике электроники, так и при обслуживании бытовой технике или автомобильных систем. Чтобы лучше понять процесс и увидеть все тонкости наглядно, советую перед чтением и после него посмотреть обучающее видео – в нём подробно показаны все шаги и нюансы работы с мультиметром на примере измерения 12 вольт.

Как проверить 12 вольт мультиметром: подробное руководство

Если хотите понять, как замерить напряжение 12 вольт мультиметром, ничего сложного нет. Главное – научиться настраивать прибор и грамотно выполнять измерения, чтобы получить точные данные и убедиться, что питание действительно подано.

Подготовка мультиметра к проверке 12 вольт

1. Включите мультиметр. Обычно на корпусе есть переключатель режимов – его нужно перевести в режим измерения постоянного напряжения (DCV). Это важно, так как 12 вольт чаще всего постоянного тока.
2. Выберите подходящий диапазон измерений. Если мультиметр не авто, поставьте диапазон чуть выше 12 вольт, например, на 20 вольт. Это позволит безопасно и точно замерить нужное напряжение.
3. Подключите измерительные щупы: черный – в общий разъем (COM), красный – в разъем для измерения напряжения (V?/В/мА).

Как померить 12 вольт мультиметром: алгоритм действий

1. Найдите точку с 12 вольт. Это может быть аккумулятор, блок питания или клемма в схеме.
2. Подключите черный щуп к минусу (земле, корпусу или «-»). Это будет общий контакт.
3. Красным щупом аккуратно дотроньтесь до плюса (контакта с 12 вольт).
4. Считайте показания с дисплея мультиметра. Если всё правильно, увидите примерно 12 вольт. Могут быть небольшие отклонения, например, 11.8 или 12.3 – это нормально.
5. При измерении следите, чтобы щупы не замкнули между собой соседние контакты – это может повредить прибор или схему.

Советы по правильному измерению напряжения 12 вольт мультиметром

• Если мультиметр не показывает значения, проверьте исправность батарейки и исправность щупов.
• Внимательно выбирайте режим – неправильный режим может привести к ошибочным показаниям или повреждению прибора.
• Для измерения на аккумуляторе лучше сначала хорошо очистить клеммы от окислов и грязи.
• Если нужно проверить питание 12 вольт на плате, не давите сильно щупом – контакт должен быть точным, но аккуратным.
• Всегда следите за полярностью: плюс к плюсу, минус к минусу.

Настройка мультиметра для точного измерения напряжения 12 В

Перед тем как замерить 12 вольт мультиметром, важно правильно его настроить. Если сразу включить измерение без подготовки, можно получить неверные данные или даже повредить прибор. Поэтому, давайте разберемся, как на мультиметре проверить напряжение 12 вольт корректно и без лишних сложностей.

Первое, что нужно сделать – выбрать подходящий режим измерения. Большинство мультиметров имеют режим измерения постоянного напряжения, который обозначается буквой V с прямой линией или символом DCV. Именно этот режим подходит для проверки автомобильных аккумуляторов, блоков питания и других источников питания с напряжением около 12 вольт.

Алгоритм настройки мультиметра для измерения 12 В

1. Включите мультиметр. Переключатель должен стоять в положении измерения напряжения постоянного тока (DCV).
2. Выберите диапазон измерения. Если мультиметр неавтоматический, установите диапазон чуть выше 12 В, например, 20 В. Некоторые модели имеют автоматическое определение диапазона – в таком случае настройка не требуется.
3. Подготовьте щупы. Подключите черный щуп к гнезду COM, а красный – к гнезду, обозначенному буквой V или напряжением.
4. Проверьте исправность щупов. Иногда стоит быстро пощупать или щёлкнуть щупами друг о друга, чтобы убедиться, что мультиметр готов к работе.
5. Переходите к измерению. Коснитесь красным щупом положительного контакта, а черным – минусового (земли) на проверяемом устройстве.

Важно помнить, что для правильного замера 12 вольт мультиметром контакт щупов должен быть устойчивым, без прерываний. Если значение плавает, значит либо плохой контакт, либо возможны другие проблемы с источником питания.

Следуя этой простой настройке, вы быстро и точно проверите 12 вольт мультиметром без лишних заморочек.

Практические методы проверки питания 12 В в автомобильных и бытовых цепях

Чаще всего 12 вольт встречается в автомобильных системах и бытовой электронике. Проверка питания 12 вольт мультиметром в таких системах зачастую является первым шагом при диагностике неисправностей. Ниже рассмотрим практические методы, которые помогут вам быстро измерить 12 вольт и проверить питание.

Основные шаги для замера 12 вольт мультиметром

1. Настройка мультиметра. Чтобы замерить 12 вольт, поставьте переключатель мультиметра в режим измерения постоянного напряжения (DCV). Обычно это значок стрелочки с прямой линией или надпись DCV. Если есть несколько диапазонов, выберите наиболее подходящий – например 20 В, чтобы с запасом измерить 12 В.
2. Подключение щупов. Черный щуп подключается к общему (COM), красный – к клемме для напряжения (обычно обозначенной V). Для проверки 12 вольт мультиметром поднесите черный щуп на «массу» или минусовой контакт, а красный – к плюсу питания.
3. Измерение напряжения. Наблюдайте показания на экране мультиметра. Если в цепи есть питания 12 вольт, мультиметр покажет напряжение около 12 (иногда от 11.5 до 13.5 В в зависимости от состояния источника питания).
4. Проверка стабильности. Для более точной диагностики удобно слегка шевелить провода или включать нагрузку, чтобы убедиться, что питание не прерывается и напряжение держится на уровне 12 В.

Как прозвонить 12 вольт мультиметром и проверить проводку

Иногда помимо замера напряжения нужно проверить целостность проводки или найти место обрыва. Для этого мультиметр переводят в режим прозвонки – обычно значок звукового сигнала. Такой режим поможет определить, есть ли контакт между точками. Прозвонить 12 вольт мультиметром полезно в случае, если питание отсутствует и нужно найти повреждение.

• Отсоедините питание для безопасности.
• Проверьте сопротивление между «массовым» проводом и плюсовым на разных участках цепи.
• Если есть обрыв, мультиметр не подаст звуковой сигнал, а экран покажет высокий или бесконечный уровень сопротивления.

Проверка питания 12 В в автомобильных цепях

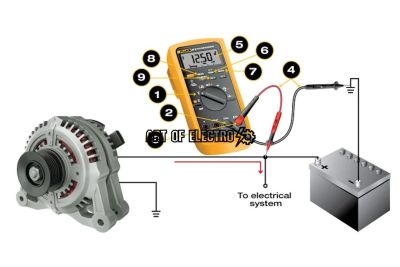

Автомобильные системы часто работают на 12 вольт, поэтому умение правильно измерять напряжение мультиметром – обязательный навык. Особенно важно проверить питание на стартере, аккумуляторе или различных датчиках. Чтобы проверить питание 12 вольт мультиметром в авто:

1. Поставьте мультиметр на постоянное напряжение и подайте щупы на клеммы аккумулятора – вы сразу увидите реальное напряжение.
2. Для измерения напряжения на других элементах цепи поднесите щупы к контактам соответствующего разъема, не повредив изоляцию.
3. Обратите внимание, что при выключенном зажигании уровень может отличаться от уровня при включенном двигателе.

Правильно измерить 12 вольт мультиметром в бытовых устройствах тоже просто – нужно лишь соблюдать осторожность и учитывать особенности защиты электронных компонентов.

Особенности измерения токов и прозвонки цепей на 12 вольт с помощью мультиметра

Прозвонка цепей на 12 вольт позволяет быстро определить обрыв, короткое замыкание или неисправность элементов, при этом мультиметр пригодится не только на этапе измерения, но и в плановом обслуживании. Понимание, как правильно замерять напряжение и ток, настроить тестер и интерпретировать результаты, существенно облегчает дальнейшую работу и помогает избежать поломок.

• Правильная настройка мультиметра важна – для измерения напряжения выбирайте режим постоянного напряжения (DCV) с запасом выше 12 вольт, обычно 20 В.
• Замер напряжения проводится параллельно цепи, щупы ставятся на «+» и «-» контакты, чтобы получить корректные данные.
• Измерение тока требует разрыва цепи и подключения мультиметра последовательно с нагрузкой. Для 12-вольтовых цепей важно выбрать правильный предел тока.
• Прозвонка цепей – эффективный способ проверки непрерывности. Режим прозвонки на мультиметре обычно сопровождается звуковым сигналом при замыкании контактов.
• Соблюдайте меры безопасности, особенно при работе с автомобильной электрикой или внешними источниками – проверяйте, чтобы мультиметр был исправен, и не перепутайте полярность, чтобы не повредить прибор.

Практические рекомендации

1. Перед началом проверки убедитесь, что мультиметр исправен – проверьте батарейки и работоспособность тестовых щупов.
2. Для измерения 12 вольт всегда устанавливайте мультичетчик в режим постоянного напряжения и выбирайте диапазон чуть выше 12 В.
3. Если нужно измерить ток, обязательно последовательно включите мультиметр в цепь и не превышайте максимально допустимый ток на выбранном диапазоне.
4. Используйте функцию прозвонки для быстрого поиска обрывов и замыканий – это упростит диагностику и сэкономит время.
5. После замеров всегда выключайте мультиметр и аккуратно убирайте щупы, чтобы избежать случайных коротких замыканий.

Эти знания не только помогут грамотно и быстро проверить любые 12-вольтовые сети, но и значительно повысят уровень вашей технической грамотности. С опытом вы сможете чувствовать себя увереннее при работе с электроникой любого уровня сложности и без страха решать бытовые и профессиональные задачи. А мультиметр станет вашим надёжным помощником, готовым прийти на выручку в любой ситуации!
