Как проверить и измерить напряжение и амперы батарейки мультиметром: проверка вольтажа тестером

Если хотите быстро узнать, сколько энергии осталось в вашей батарейке и проверить ее работоспособность, мультиметр – отличный помощник в этом деле. С его помощью вы сможете не только измерить напряжение, но и проверить силу тока, что даст полное представление о состоянии источника питания. Разберемся, как правильно использовать прибор для проверки разных параметров, чтобы не ошибиться в оценке ресурса батарейки и понять, стоит ли ее менять. Для более полного и наглядного понимания советую обязательно посмотреть видео в начале и конце статьи – там вся техника измерений показана детально и на практике.

Как измерить и проверить напряжение батарейки мультиметром

Чтобы проверить напряжение батарейки мультиметром, сначала убедитесь, что устройство настроено правильно. Обычно мультиметры имеют режим измерения постоянного напряжения (обозначается буквой V с прямой линией). Именно в этом режиме и нужно работать с батарейкой.

Пошаговая инструкция

1. Подготовьте мультиметр. Включите прибор и выберите режим измерения постоянного напряжения (DCV). Установите диапазон напряжения, если мультиметр неавтоматический. Для большинства стандартных батареек подойдет диапазон около 20 вольт.
2. Подключите щупы к батарейке. Черный щуп – к минусовому (-) контакту батарейки, красный – к плюсовому (+). Контакты обычно указаны на самой батарейке, если сомневаетесь – минус шире или плоский, плюс обычно выпуклый.
3. Считайте показания. На экране мультиметра отобразится значение напряжения. Например, если это стандартная алкалиновая батарейка AA, её напряжение у новой будет около 1.5 вольт. Если значение значительно ниже, значит батарейка разряжается или неисправна.
4. Оцените результат. Если измеренное напряжение меньше заявленного на корпусе батарейки намного – лучше заменить её. Если в пределах нормы, батарейка ещё жива и пригодна для работы.

Так, шаг за шагом, вы легко проверите напряжение батарейки тестером и убедитесь, стоит ли её использовать дальше. Такой способ намного точнее простых портативных индикаторов и помогает избежать неприятных неожиданностей с внезапной разрядкой.

Технические особенности процесса измерения напряжения батарейки мультиметром: выбор режима и тип щупов

Большинство батареек выпускают постоянное напряжение, поэтому режим измерения постоянного напряжения (обозначается символом V с прямой линией или DC) – именно тот, который нужен. Если мультиметр остался в режиме измерения переменного напряжения или сопротивления, результаты измерения будут бессмысленными, и вы не узнаете реальное напряжение вашей батарейки.

Выбор режима мультиметра

• Режим постоянного напряжения (DCV): применяется для измерения напряжения батареек всех типов – от маленьких таблеточных до больших пальчиковых. Это самый приоритетный режим при проверке напряжения бытовых источников питания.
• Диапазон измерений: если у вашего мультиметра нет функции автоопределения, установите диапазон с запасом – например, для 1.5 В батарейки можно выбрать диапазон 2 В. Это убережет прибор от повреждений и даст более стабильные показания.
• Режим измерения тока (A): не рекомендуется использовать для проверки батарейки просто так, потому что для измерения амперов нужно поставить мультиметр последовательно в цепь, и если перепутать режим, можно повредить прибор или батарейку.

Тип и использование щупов

Щупы – важная часть процесса. Обычно мультиметры комплектуются двумя – красным и черным. Черный всегда “минус”, красный – “плюс”. При измерении напряжения просто приложите красный щуп к положительному контакту батарейки, а черный – к отрицательному. Если подключить наоборот, напряжение отобразится с минусом, что не страшно, но важно знать направление.

• Осторожность с контактом: контакты батарейки могут быть маленькими и скользкими. Чтобы избежать плохого соединения и погрешностей, щупы должны прилегать плотно и стабильно.
• Тип щупов: стандартные металлические иглы удобны для большинства батареек, но для маленьких элементов лучше использовать тонкие иглы или специальные насадки, чтобы не повредить корпус.
• Состояние щупов: главное – убедиться, что щупы чистые и целые. Если на них есть окисления или повреждения, измерения будут неточными.

Практическое руководство по проверке ёмкости и тока батарейки с помощью мультиметра

Первое, что нужно понять – мультиметр позволяет измерить напряжение батарейки, то есть сколько вольт она выдаёт в текущий момент. Но помимо этого, можно проверить и ток, то есть сколько ампер батарейка способна отдавать при нагрузке. Это уже более сложная операция, но с базовыми знаниями вы справитесь.

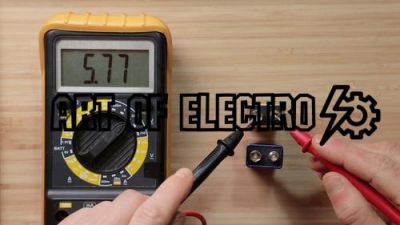

Как измерить напряжение батарейки мультиметром

1. Включите мультиметр и установите его в режим измерения постоянного напряжения (обычно обозначается как 'DCV' или значок стрелки с линией).
2. Возьмите щупы – красный подключите к плюсу батарейки, а чёрный к минусу. Обычно контакты на батарейке обозначены знаком «+» и «–».
3. Смотрите на дисплей мультиметра. Цифра, которая появится, и будет реальным напряжением вашей батарейки.
4. Если показание значительно ниже номинального напряжения (например, меньше 1,2 В для AA-батарейки), значит батарейка разряжена и её стоит заменить или зарядить.

Как измерить амперы (ток) батарейки мультиметром

А вот как измерить амперы в батарейке – чуть сложнее и требует аккуратности. Просто так включить мультиметр на измерение тока и прикоснуться к батарейке не получится, ведь мультиметр должен входить в электрическую цепь последовательно.

1. Переключите мультиметр в режим измерения тока (обозначается как 'A' или 'mA'). Учтите, что для разных величин тока есть разные разъёмы для подключения щупов – используйте правильные, чтобы не сжечь предохранитель.
2. Подключите тестер последовательно с нагрузкой. Для этого понадобится резистор или какая-то нагрузка подходящего сопротивления – например, лампочка или моторчик с известными параметрами.
3. Если у вас нет нагрузки, измерять ток просто так нельзя – мультиметр в режиме амперметра создаст короткое замыкание и может повредиться.

Проверка ёмкости батарейки с помощью мультиметра

Точную ёмкость батарейки определить мультиметром нельзя напрямую. Но можно приближённо оценить её состояние, проверив напряжение под нагрузкой. Просто измерьте напряжение по инструкции выше, подключив мультиметр через нагрузку. Если напряжение сильно падает, значит, батарейка быстро разряжается и стоит её заменить. Если же напряжение держится близко к номинальному – батарейка в порядке.

Особенности определения уровня заряда батарейки бытовым тестером: советы и ошибки

В целом, мультиметр – отличный помощник для домашних задач, но важно помнить, что напряжение – лишь часть истории. Чтобы не попасть в ловушку неправильных замеров, нужно знать, как именно проверять батарейку, что считать нормой, а что сигнализирует о том, что её пора менять.

• Проверяй батарейку в режиме постоянного напряжения (DCV). Это основной режим для измерения напряжения источников питания. Режим переменного напряжения использовать нельзя.
• Снимай показания под нагрузкой. Обычное измерение напряжения без нагрузки может показать завышенные значения. Лучше подключить небольшой резистор или что-то, что имитирует реальную нагрузку, чтобы получить более достоверный результат.
• Учти тип батарейки. Алкалиновые, литиевые, никель-кадмиевые аккумуляторы – у каждого своя характеристика разряда и напряжения. Зная тип, проще интерпретировать результаты.
• Измеряй ток, если нужно узнать, сколько ампер может отдать батарейка. Для этого мультиметр переключают в режим амперметра и включают последовательно с нагрузкой. Но будьте осторожны – измерение тока требует опыта и правильного подключения, иначе можно сломать тестер или повредить батарейку.
• Используй режим «прозвонки» или тест сопротивления, чтобы проверить целостность батарейки. Иногда батарейка может сохранять напряжение, но иметь внутренние повреждения – этот тест поможет выявить такие проблемы.
• Не забывай о своевременной замене. Если напряжение существенно ниже номинала, и это подтверждают замеры под нагрузкой, значит батарейка уже на исходе, и лучше заменить её заранее, чтобы не столкнуться с неожиданным отключением устройств.

Как эти знания помогут в будущем

Освоив правильные методы проверки батареек мультиметром, вы сможете самостоятельно и быстро оценивать состояние питания домашней техники, пульта, фонарика или другой электроники. Это позволит экономить деньги, вовремя менять источники питания, и избегать неприятных ситуаций, связанных с разрядившейся батарейкой в самый неподходящий момент. Кроме того, понимание основ измерений поможет лучше разбираться в электронике и повысит уровень собственной технической грамотности.

В общем, не бойтесь экспериментировать и пробовать – мультиметр дружелюбен и всегда готов выручить. С его помощью вы станете настоящим мастером в обращении с батарейками! Удачи и пусть ваши устройства работают всегда только на отлично!
