Как проверить и замерить сопротивление теплого пола мультиметром: подробная инструкция

Иногда возникает необходимость убедиться, что электрическая цепь нагревательного пола работает исправно, и для этого нужно измерить сопротивление нагревательного кабеля. Сделать это можно, используя мультиметр, который позволит определить, есть ли повреждения или неисправности в системе. В статье подробно расскажем, как правильно подсоединить прибор, на что обращать внимание при замерах, чтобы избежать ошибок и получить достоверные результаты. Для более полного понимания темы рекомендуем посмотреть видео в начале и конце материала – там демонстрируются все этапы наглядно и доходчиво.

Как проверить сопротивление теплого пола мультиметром

Для начала нужно правильно подготовиться к замерам. Отключите систему от питания, чтобы не получить удар током и не повредить мультиметр, а также обязательно отсоедините терморегулятор. Это позволит получить точные данные и избежать ложных показаний.

Пошаговая инструкция, как замерить сопротивление теплого пола мультиметром

1. Выберите режим измерения сопротивления на мультиметре – обычно это символ омеги (?).
2. Отключите питание пола и отсоедините провода, ведущие к нагревательному кабелю или мату.

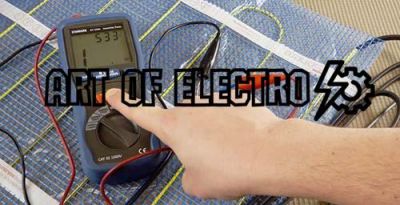

3. Подсоедините щупы мультиметра к двум проводам теплого пола – обычно это два провода питания нагревательного кабеля.
4. Считайте показания на дисплее. В идеале сопротивление должно соответствовать техническим характеристикам пола, которые указаны в документации (там будет задано минимальное и максимальное значение в омах).
5. Проверка на обрыв или короткое замыкание. Если мультиметр показывает бесконечное сопротивление, значит, есть обрыв в цепи. Если сопротивление близко к нулю – высока вероятность короткого замыкания.

Если при замере оказалось, что сопротивление теплого пола сильно отличается от номинального, значит, с кабелем или матом есть проблемы – обрыв, повреждение изоляции или прочие технические неисправности. В таком случае лучше обратиться к специалисту для ремонта или замены оборудования.

Отметим, что измерить сопротивление теплого пола мультиметром можно как на готовой системе, так и еще на этапе монтажа, чтобы убедиться в целостности кабеля. Регулярная проверка поможет избежать неожиданных поломок и сохранить комфорт в доме.

Технические требования и подготовка оборудования для измерения сопротивления теплого пола

Для начала нужно убедиться, что мультиметр способен измерять сопротивление в необходимом диапазоне. Обычно сопротивление теплого пола находится в пределах нескольких сотен Ом, но точное значение зависит от модели и мощности системы. Поэтому перед тем, как замерить сопротивление теплого пола мультиметром, следует ознакомиться с техническими характеристиками самого прибора.

Технические требования к мультиметру

• Диапазон измерения сопротивления – мультиметр должен охватывать диапазон от единиц до нескольких тысяч Ом.
• Точность измерений – для проверки теплого пола достаточно средней точности, но лучше использовать прибор с минимальной погрешностью, чтобы увидеть возможные отклонения.
• Функция мультиметра: предпочтительна функция омметра для точного определения сопротивления.
• Защита прибора – наличие предохранителей и защита от перегрузок важны для безопасности эксперимента.

Подготовка к измерению сопротивления теплого пола

1. Перед тем, как проверить сопротивление теплого пола мультиметром, нужно отключить систему отопления и убедиться, что напряжение снято с цепи. Это крайне важно для безопасности и предотвращения повреждения прибора.
2. Затем подготовьте контакты для измерения – в зависимости от конструкции теплого пола это могут быть клеммы или провода, к которым подключается мультиметр.
3. Очистите точки подключения от пыли и загрязнений, чтобы обеспечить хороший контакт и точные замеры.
4. Если система длинная, желательно отключить ее от контроллера или термостата, чтобы избежать влияния других элементов цепи на показания мультиметра.
5. Убедитесь, что щупы мультиметра в исправном состоянии и надежно контактируют с точками подключения.

Только после того как мультиметр будет правильно настроен и система – подготовлена, можно приступать к измерению. Правильная подготовка оборудования гарантирует корректные результаты, которые помогут определить состояние теплого пола и необходимость ремонта или замены.

Пошаговая инструкция по замеру сопротивления теплого пола мультиметром с учетом особенностей кабельной системы

Для замера сопротивления теплого пола мультиметром потребуется внимательность и аккуратность. Если вы хотите знать, как проверить сопротивление теплого пола профессионально, без лишних сложностей, следуйте этой инструкции.

Подготовка к замеру

• Отключите теплый пол от электросети, чтобы избежать поражения током и повредить мультиметр.
• Дождитесь, пока теплый пол остынет – измерять сопротивление на горячем кабеле не рекомендуется, так как температура влияет на результаты.
• Найдите точки подключения кабельной системы – обычно это контакты терморегулятора или распределительной коробки.
• Проверьте исправность мультиметра и установите на прибор режим измерения сопротивления.

Пошаговый процесс замера сопротивления теплого пола мультиметром

1. Снимите нагрузки и отвяжите кабель. Если кабель находится в цепи с другими устройствами, отключите их – так вы измерите именно сопротивление теплого пола, а не всей системы.
2. Подключите щупы мультиметра к двум проводам кабельной системы. Обычно это фаза и ноль. Если кабель имеет экран или заземление, измерения проводите только между рабочими жилами.
3. Считайте показания на дисплее мультиметра. Они покажут сопротивление в омах. Помните, что для кабельных теплых полов типичное сопротивление находится в пределах нескольких десятков Ом, но точное значение зависит от длины и сечения кабеля.
4. При наличии экрана проверьте сопротивление изоляции. Для этого один щуп мультиметра подключают к жиле кабеля, а другой – к экрану или заземлению. Значение должно быть максимально высоким, что говорит об отсутствии утечек.

Особенности замера в кабельной системе теплого пола

• Глубина залегания и длина кабеля влияют на сопротивление – чем длиннее кабель, тем выше показатель. При замерах учитывайте этот момент и ориентируйтесь на документацию производителя.
• Температура кабеля непосредственно влияет на сопротивление – его увеличивают при нагреве и уменьшают при остывании. Поэтому измеряйте на холодном кабеле или сделайте замеры при разных температурах и сравните результат.
• Используйте мультиметр с низким классом погрешности. Желательно выбирать модель с точным измерением сопротивления в диапазоне от 0 до 100 Ом.
• Обращайте внимание на качество контактов и отсутствие повреждений кабеля. Поврежденные участки резко изменяют сопротивление, что легко выявить с помощью замера.

Анализ полученных данных: как расшифровать результаты измерений сопротивления теплого пола и выявить неисправности

Если сопротивление соответствует норме, то есть оно не слишком низкое и не слишком высокое, значит, с кабелем и соединениями всё в порядке. Слишком низкое сопротивление может указывать на короткое замыкание, из-за чего теплый пол может не работать или даже представлять опасность. Слишком высокое сопротивление или отсутствие его – повод проверить обрыв провода или плохие контакты.

• Нормальные значения сопротивления зависят от длины и типа кабеля, и обычно указаны в технической документации.
• Резкое отклонение от нормы – сигнал к проведению дополнительной диагностики и возможному ремонту.
• Показатели мультиметра необходимо сравнивать с рекомендованными значениями производителя теплого пола.
• Регулярная проверка сопротивления помогает своевременно выявлять проблемы и продлевает срок службы системы.

Практические рекомендации

1. Перед измерением убедитесь, что система полностью обесточена – это безопасность и точность.
2. Записывайте полученные данные, чтобы отслеживать динамику изменений со временем.
3. Если результаты вызывают сомнения, лучше проконсультироваться с профессионалом или повторить замеры.
4. Используйте качественный мультиметр с функцией сопротивления для точных замеров.
5. Не забывайте проверять не только сам кабель, но и контакты, соединения и терморегуляторы.

Помня эти простые правила, вы сможете легко выявлять неполадки на ранних стадиях и предотвращать дорогостоящий ремонт. Эти знания не только сохранят ваш теплый пол в отличном состоянии, но и подарят чувство уверенности в надежности вашей системы отопления.

В целом, измерения сопротивления – это не столько сложная задача, сколько важная привычка. Сделайте ее частью регулярного ухода за теплым полом, и он обязательно будет радовать вас теплом и комфортом долгие годы!
