Как проверить исправность сопротивления и резистора мультиметром на плате

Если хочется разобраться, насколько исправен элемент сопротивления на электронном устройстве, и при этом не обязательно вынимать его из схемы, то стоит освоить несколько простых приёмов с использованием мультиметра. Принцип проверки довольно понятный – измеряем электрическое сопротивление и сравниваем с паспортными параметрами производителя. Зная базовые нюансы, можно легко понять, вышел резистор из строя или же причина поломки в другом компоненте. Для полноценного понимания советую сначала взглянуть на видео в начале материала, а после прочтения заглянуть в ролик в конце – там всё разложено по полочкам и наглядно показано.

Как проверить сопротивление мультиметром на плате и отдельных резисторах

Когда речь идет о том, как проверить сопротивление резистора мультиметром, сначала нужно убедиться, что прибор настроен на режим измерения сопротивления (обозначается греческой буквой омега). После этого можно переходить к самой процедуре и узнать, как проверить сопротивление мультиметром на плате без выпаивания компонентов.

Как проверить сопротивление мультиметром на плате

Как проверить резистор мультиметром вне платы

Обратите внимание, что некоторые резисторы имеют допуски, поэтому небольшое расхождение в показаниях считается нормой. Если же разница слишком большая или сопротивление практически отсутствует (почти ноль) – резистор, скорее всего, вышел из строя и требует замены.

Технические принципы измерения сопротивления резистора мультиметром в смонтированной цепи

Давайте разберёмся, как правильно подойти к измерению и понять результаты.

Основные моменты при проверке сопротивления резистора мультиметром на плате

Во-первых, важно понимать, что при проверке исправности сопротивления мультиметром на плате мы измеряем не изолированный резистор, а участок цепи, включающий этот резистор и другие параллельные или последовательные элементы. Это значит, что показания прибора могут быть меньше заявленного номинала, если параллельно подключены другие пути тока.

Во-вторых, для корректного измерения мультиметром необходимо выключить питание устройства. Активное напряжение в цепи может повлиять на показания или даже повредить прибор.

1. Обратить внимание на стабильность показаний: если сопротивление меняется или колеблется, возможно, резистор повреждён или в цепи есть другие элементы, влияющие на результат.
2. Если сопротивление значительно отличается от номинала – например, заметно выше или ниже, это повод проверить резистор вне платы или проследить цепь, возможно есть короткое замыкание или обрыв.

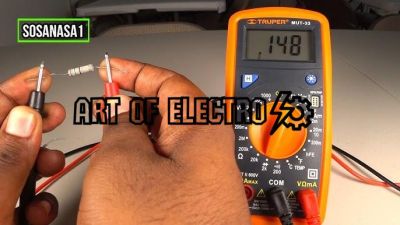

Пошаговая методика проверки исправности резистора вне платы с помощью цифрового мультиметра

Для проверки исправности сопротивления цифровым мультиметром понадобится сам мультиметр с функцией измерения сопротивления, а также немного терпения. Сейчас расскажу, как это сделать пошагово, чтобы вы без проблем смогли убедиться, что резистор не вышел из строя.

Шаги проверки сопротивления резистора мультиметром

1. Подготовьте мультиметр. Включите цифровой мультиметр и выберите режим измерения сопротивления – обычно это обозначается греческой буквой омега (?). Если есть несколько диапазонов, установите подходящий, ориентируясь на номинал резистора.
2. Обнулите показания. Касательно некоторых мультиметров – перед измерением убедитесь, что контакты щупов не касаются друг друга, причем прибор должен показывать примерно ноль или очень маленькое значение, чтобы исключить погрешности.
3. Считайте показания мультиметра. На экране высветится числовое значение сопротивления. Сравните его с номиналом, указанным на резисторе – это могут быть цветовые полосы или печатный код.
4. Проанализируйте результат. Если значение близко к номинальному с небольшой погрешностью (обычно 5-10%), резистор считается рабочим. Если показания отличаются сильно – например, бесконечность (обрыв) или ноль (замыкание), резистор неисправен.

Влияние параллельных элементов на точность измерения сопротивления резисторов на печатной плате: итоги

Основной момент в том, что параллельные элементы, будь то другие резисторы, конденсаторы или даже микросхемы, создают дополнительные пути для тока мультиметра. Это как если бы несколько дорожек на перекрёстке были открыты одновременно – измеритель видит суммарное сопротивление, а не только того резистора, который тебя интересует.

• Параллельные элементы искажают результаты. Измеряемое сопротивление на плате часто меньше реального сопротивления резистора из-за дополнительных путей тока.
• Снимать резистор с платы для точного теста – самый надёжный способ. Если возможно, отпаяй резистор и замерь его на отдельном щупе мультиметра.
• Используй знания о схеме платы. Понимание, какие компоненты подключены параллельно, поможет правильно интерпретировать данные.
• Измерения на выключенной плате могут добавить точности, но не всегда решают проблему полностью. Некоторые элементы продолжают влиять на измерения даже при отсутствии питания.

Практические рекомендации

1. Перед измерением внимательно изучи схему и попробуй определить, есть ли параллельные элементы вокруг резистора.
2. Если показания выглядят подозрительными, попробуй выпаять резистор для точного измерения.
3. Используй мультиметр с функцией автоматического выбора диапазона, чтобы не пропустить подозрительные значения.
4. Не доверяй только одному измерению – повторяй проверку и сравнивай результаты.
5. В сложных схемах используй комплексный подход: измерение, анализ схемы, визуальный осмотр резистора.

Знание влияния параллельных элементов на измерения – это важный шаг к правильной диагностике платы и увеличению эффективности ремонта и настройки. Со временем ты научишься быстро «читать» показания мультиметра и понимать, где именно искать причину неисправности. Так что не расстраивайся, если сначала что-то не получается – навыки придут с опытом, а инструменты станут помощниками, а не препятствиями.

В итоге, правильный подход к измерению сопротивления – это гарантия, что ты точно знаешь, с чем работаешь. Пусть каждый следующий тест будет успешным, а задачи – решаемыми!
