Как проверить мультиметром и тестером сколько ампер выдает устройство – инструкция и советы

Если хочется понять, насколько сильно течёт электрический ток в цепи, то сегодня это проще простого – достаточно взять мультиметр и правильно им воспользоваться. В статье расскажем, как грамотно подключить прибор, чтобы узнать, сколько ампер проходит через устройство или проводник, а также дадим советы по безопасности и точности измерений. Для того чтобы полностью разобраться и увидеть процесс воочию, лучше всего начать и закончить чтение просмотром видео – там все показано наглядно и без лишней теории.

Как проверить мультиметром сколько ампер выдает: подробное руководство

Перед тем как проверить сколько ампер выдает ваша батарея, блок питания или другая электрическая часть, убедитесь, что у вас есть подходящий мультиметр с функцией измерения тока и что вы знаете, где находятся пробники для амперметра. Подробно опишем все пункты и нюансы, чтобы процедура прошла быстро и точно.

Пошаговая инструкция: как проверить сколько ампер выдает

1. Подготовьте мультиметр. Переключите его на измерение тока (АМПЕР). Обычно это обозначено буквами A или mA. Учтите, что для измерения больших токов нужно выбрать соответствующий предел, например 10 А.
2. Подключите щупы правильно. Красный щуп вставьте в гнездо, которое предназначено для измерения тока (обычно помечено как 10A или A), а черный – в общий разъем COM.
3. Разорвите цепь, в которой хотите измерить ток. Очень важно – амперметр всегда должен быть включен последовательно с потребителем, иначе прибор просто не покажет ток, да и может выйти из строя.

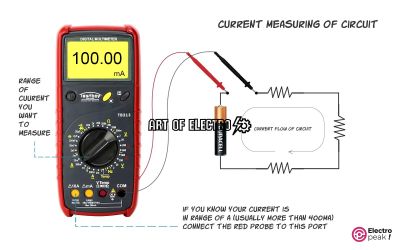

4. Подключите мультиметр в разрыв цепи. Защелкните щупы так, чтобы ток шел через прибор. Например, если у вас аккумулятор и нагрузка, один контакт нагрузке отсоедините, а вместо него вставьте амперметр.
5. Включите питание и считайте показания. Теперь на экране вы увидите число, показывающее, сколько ампер выдает источник тока в данной цепи. Будьте внимательны, если цифра слишком высока – возможно, выбран неправильный предел.
6. Завершите замер. Сначала выключите питание, потом отключите мультиметр. Так вы обезопасите прибор и себя.

Совет: если хотите проверить очень маленькие токи, выбирайте режим миллиампер (mA), а если токи большие – используйте гнездо для 10 Ампер и соответствующий диапазон.

Зная, как проверить сколько ампер выдает ваше устройство, можно быстро определить, не перегружается ли оно, а также оценить качество работы блока питания или зарядного устройства. Важно помнить, что измерение ампер всегда требует включения мультиметра в разрыв цепи, а не параллельно – это позволит получить достоверные данные без повреждений.

Особенности измерения силы тока мультиметром в цепях постоянного и переменного тока

В постоянном токе мультиметр нужно включать последовательно с нагрузкой, чтобы через прибор протекал весь ток, который вы хотите измерить. При проверке переменного тока дело немного сложнее, потому что нужно учитывать характеристики мультиметра и специфику самого тока. Не все приборы одинаково хорошо справляются с измерениями переменного тока, особенно если это нестабильный или импульсный ток.

Основные различия при измерении постоянного и переменного тока

• Подключение прибора. Для измерения силы тока в цепи, будь то постоянный или переменный ток, мультиметр всегда включается в разрыв цепи. Если забыть сделать это, вы просто получите неправильные показания или даже повредите прибор.
• Диапазон измерений. При проверке сколько ампер выдает источник постоянного тока, используйте соответствующий режим на мультиметре – обычно обозначается как DC или символом прямой линии с пунктиром. Для переменного тока выбирается режим AC или ~. Нарушение этого правила приведет к ошибкам в показаниях.
• Особенности схемы измерения. В цепях постоянного тока напряжение и ток стабильны, поэтому измерения более просты и предсказуемы. В переменном токе же прибор должен уметь учитывать смену направления электрического потока и частотные характеристики, что не всегда реализовано в бюджетных моделях мультиметров.

Практические советы для точных измерений

1. Перед тем как проверить тестером сколько ампер в цепи, убедитесь, что мультиметр настроен на правильный вид тока (DC или AC).
2. Выбирайте подходящий диапазон измерений, чтобы прибор не перегрузился. Если не уверены, начните с максимального значения и постепенно уменьшайте диапазон.
3. Обязательно подключайте щупы последовательно, иначе мультиметр не сможет показать реальный ток.
4. Учтите, что измерение больших токов требует особой осторожности и часто специального оборудования (например, клещей токовых датчиков). Вручную измерять большую силу тока просто опасно.
5. Если нужно проверить сколько ампер выдает устройство с переменным током нестандартной формы (импульсный или синусоидальный с искажениями), лучше использовать мультиметр с функцией истинного RMS.

Безопасные методы подключения мультиметра для измерения ампер без повреждения прибора и цепи

Прежде чем приступать к измерениям, обязательно убедитесь, что мультиметр настроен на правильный режим измерения тока и стрелки или цифровой индикатор готовы к показаниям. Ошибки на этом этапе легко приводят к перегоранию предохранителей внутри прибора.

Основные правила безопасного измерения тока мультиметром

• Выключите питание цепи. Подключать мультиметр нужно только при отключённом источнике питания, чтобы избежать искр и короткого замыкания.
• Переключите мультиметр на режим амперметра. Обычно это обозначается символом «A» или подписью «Current» – обязательно используйте правильный диапазон, учитывая ожидаемый ток.
• Подключайте прибор последовательно. То есть вводите мультиметр вместо разорванного участка цепи. Чтобы проверить сколько ампер выдаёт источник, прервите цепь и подключите щупы так, чтобы ток проходил через мультиметр.
• Используйте соответствующие входы. У большинства мультиметров есть специальный разъём для измерения больших токов (10А или больше) и отдельный для малых токов (мА). Не перепутайте разъёмы, чтобы не повредить предохранитель.
• Начинайте с большого диапазона. Если не уверены в величине тока, лучше сначала выбрать максимальный диапазон, а потом уменьшать для высокой точности.
• Не удерживайте щупы за металлические части. Это поможет избежать случайного касания, которое может привести к замыканию.

Что делать, чтобы не повредить прибор и цепь

1. Перед измерением оцените ожидаемый ток нагрузки. Если есть подозрение, что значение может быть слишком высоким, используйте пробники с защитой или дополнительный предохранитель.
2. Не пытайтесь измерять ток в цепях с высоким напряжением или большими токами без специального оборудования.
3. После подключения мультиметра строго следите за температурами и отсутствием искрения – если прибор нагревается или возникают подозрительные звуки, отключайте питание.
4. Избегайте длительного замыкания через мультиметр – иногда ток может быть слишком большим, и прибор не выдержит.
5. После окончания измерений всегда возвращайте щупы в исходное положение для измерения напряжения или сопротивления, чтобы не повредить тестер при следующем использовании.

Итоги по использованию тестера для проверки реального тока нагрузки

Самое главное – не забывать, что для измерения тока мультиметр обязательно подключается последовательно с нагрузкой. Без этого данные будут неправильными, а прибор может повредиться. Также важно выбирать подходящий предел измерения и быть аккуратным при работе с электричеством, чтобы избежать поражения или короткого замыкания.

• Мультиметр – универсальный инструмент. Он поможет не только узнать, сколько ампер «тянет» устройство, но и оценить состояние проводки, предохранителей и аккумулятора.
• Правильное подключение – залог точного измерения. Если подключить прибор неправильно, есть риск ошибочных показаний и повреждения тестера.
• Выбор правильного диапазона измерения. Если ток слишком большой, прибор может выйти из строя. Лучше сначала выбрать высокий предел, а потом уменьшать его для точных данных.
• Используйте автономные клещи или токовые пробники при измерении в сложных сетях. Это упростит работу и повысит безопасность.
• Регулярная проверка тока поможет вовремя обнаружить проблемы. Например, повышенное энергопотребление может сигнализировать о неисправностях в технике или коротком замыкании.

Освоив навык измерения силы тока, вы сможете значительно повысить свою электро-грамотность. Это пригодится не только в ремонте автомобиля, но и в бытовых условиях при диагностике домашних приборов или электросети. Вы сможете сэкономить деньги на вызовах мастеров и обезопасить свой дом или машину.

В итоге, умение пользоваться мультиметром для проверки ампер – это ваш ключ к уверенному и безопасному обращению с электричеством. Не бойтесь экспериментировать, учиться и применять полученные знания на практике – и пусть все ваши электро-проекты идут без сбоев и проблем!
