Как проверить напряжение светодиода и узнать его вольтаж

Если нужно понять, какое напряжение требует конкретный светодиод для правильной работы, это совсем не сложно, хотя и требует небольшой подготовки. Есть несколько простых способов, которые позволяют быстро определить его параметры без лишних приборов и замысловатых расчетов. Но чтобы полностью разобраться в нюансах и избежать ошибок, советуем дополнительно посмотреть видео в начале и конце статьи – там тема раскрыта гораздо глубже и нагляднее, так что вы точно почувствуете себя увереннее с любой светодиодной схемой.

Принципы работы светодиода и значение прямого падения напряжения

В основе работы светодиода лежит явление электролюминесценции: при приложении достаточного прямого напряжения в pn-переходе происходит рекомбинация электронов и дырок с выделением фотонов видимого света. Это напряжение, необходимое для запуска светодиода, и называется прямым падением напряжения (VF). Для каждого типа светодиодов оно отличается и зависит от материала и длины волны излучения.

Что такое прямое падение напряжения и как оно влияет на работу светодиода

Прямое падение напряжения – это минимальное напряжение, при котором светодиод начинает излучать свет. Если напряжение ниже этого значения, ток через устройство крайне мал, и светодиод не светится. При превышении этого порога напряжения ток резко увеличивается, что приводит к яркому свечению.

На практике часто встречаются светодиоды с прямым падением напряжения в диапазоне от 1.8 до 3.3 вольт, в зависимости от цвета и типа кристалла. Например, красные и желтые светодиоды обычно имеют VF около 1.8–2.1 В, а синие и белые – в районе 3.0–3.3 В. Знание этого параметра позволяет правильно подобрать источник питания и резистор для стабилизации тока.

Кроме цвета и материала, на прямое падение напряжения влияют размер светодиода и особенности конструкции. В практике часто наблюдается, что у одного и того же производителя значения VF могут немного отличаться по партии или даже в отдельной партии из-за технологических допусков.

Очень важно правильно определить, как узнать напряжение светодиода, чтобы избежать перегрузки по току. Например, если у вас есть красный светодиод с VF около 2 В и питается от источника 5 В, то без ограничения тока устройство быстро выйдет из строя. Поэтому для ограничения тока используют резисторы, рассчитанные исходя из значения прямого падения.

Практический опыт показывает, что замер прямого напряжения светодиода лучше проводить мультиметром в режиме измерения диодов с подсветкой или с помощью специализированного тестера светодиодов. Такой способ позволяет не только проверить работоспособность, но и получить реальное значение VF под небольшим током, близким к рабочему.

Измерение напряжения светодиода с помощью мультиметра в различных режимах

Мультиметр – универсальный инструмент, позволяющий быстро проверить вольтаж светодиода в различных режимах работы. Используя мультиметр с функцией проверки диодов или измерения напряжения, можно получить практически точные данные о рабочем напряжении светодиода без сложных замеров и спецоборудования.

Режим проверки диодов

Самый удобный и информативный метод – это режим прозвонки диодов на мультиметре. В этом режиме устройство подает небольшой стабильный ток и измеряет падение напряжения на переходе. Для светодиодов это значение обычно находится в пределах от приблизительно 1,6 В для красных до 3,3 В для синих и белых диодов.

• На экране мультиметра отобразится значение прямого падения напряжения (обычно оно обозначается в вольтах или десятых долях вольта).
• Если значение отсутствует – вероятно, щупы подключены неправильно, либо светодиод неисправен.

Например, в моем опыте при замерах красного светодиода значения падения напряжения стабильно показывали 1,8 В, а у синего – около 3,1 В. Этот режим является наиболее быстрым способом узнать напряжение светодиода без подключения к источнику питания.

Измерение напряжения в режиме постоянного тока

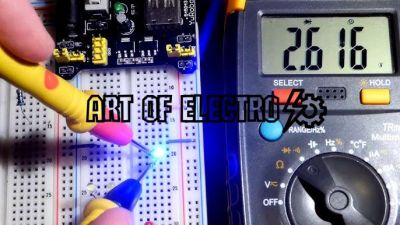

Если необходимо проверить напряжение светодиода в работающей цепи, используется режим измерения постоянного напряжения (DC Volts). Для этого светодиод должен быть под напряжением и светиться.

1. Подключите мультиметр параллельно светодиоду, соблюдая полярность щупов.
2. Наблюдайте на дисплее напряжение. Оно будет соответствовать реальному падению напряжения в этой цепи.

Этот способ полезен для диагностики схем с несколькими светодиодами и точной проверки реальных условий их работы. Внимание: измерения в режиме переменного напряжения для диодов малоинформативны, поскольку светодиод нелинейный элемент, и результаты будут искажены.

Особенности и практические рекомендации

• Часто начинающие специалисты не учитывают полярность светодиода при измерениях – неправильное подключение щупов ведет к отсутствию показаний или их неправильной интерпретации.
• Для точных замеров лучше использовать режим проверки диодов, так как источник тока мультиметра невысок, и вы не рискуете повредить светодиод.
• Если измерите напряжение на светодиоде без нагрузки, просто подсоединив мультиметр в режиме вольтметра к неактивному компоненту – вы не получите корректного результата.
• В современных мультиметрах есть функция тестирования светящихся элементов, которая одновременно отображает напряжение и подсвечивает светодиод – это значительно упрощает диагностику.

Расчет необходимого питающего напряжения для светодиода с учетом особенностей цепи

Нельзя просто подать на светодиод напряжение, равное его прямому напряжению. Следует учитывать падение напряжения на резисторе, особенности источника питания и условия работы цепи. Правильный расчет обеспечит стабильную яркость и длительный срок службы компонента.

Ключевые моменты расчета питающего напряжения

• Прямое напряжение светодиода – основа для определения минимального рабочего напряжения.
• Резистор в цепи – необходим для ограничения тока и защиты диода.
• Общее питающее напряжение должно покрывать сумму прямого напряжения светодиода и падения напряжения на резисторе.
• Ток светодиода влияет на яркость и долговечность, поэтому выбор нагрузки и питающего напряжения должен быть сбалансированным.
• Особенности источника питания – важно учитывать стабильность и способность поддерживать заданный ток.

Правильно рассчитанное питающее напряжение обеспечивает надежную и безопасную работу светодиода, предотвращая перегрев и выход из строя.
