Как проверить напряжение в проводке мультиметром: пошаговая инструкция проверки напряжения на проводе

Если вы хотите удостовериться в наличии напряжения в электропроводке или замерить уровень напряжения на конкретном проводе, мультиметр станет вашим лучшим помощником. Этот прибор позволяет быстро и безопасно получить точные данные, но важно знать, как правильно его использовать и соблюдать технику безопасности. В статье подробно расскажем, какие действия понадобятся, чтобы правильно подключить тестер и не ошибиться в измерениях. Для полного понимания темы рекомендуем вначале и в конце прочтения посмотреть видео – там наглядно показаны все этапы проверки и раскрыты нюансы, которые упрощают работу даже новичкам.

Принцип работы цифрового мультиметра при измерении электрического напряжения

В отличие от аналоговых приборов, цифровой мультиметр минимизирует ошибку считывания благодаря своему дисплею и встроенной электронной обработке сигнала. При замере напряжения мультиметр практически не влияет на цепь – имеет высокое входное сопротивление, что обеспечивает безопасность и точность измерений. Рассмотрим подробнее, как именно происходит процесс измерения напряжения мультиметром и какие технические аспекты важно знать при работе с инструментом.

Как цифровой мультиметр измеряет напряжение

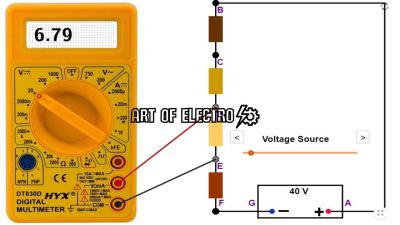

При замере напряжения в проводке мультиметр подключается параллельно к измеряемому участку цепи. Через щупы прибора поступает электрический сигнал, который сначала проходит через входной делитель напряжения и защитные элементы, предотвращающие повреждение прибора при попадании напряжения выше допустимого.

• Высокое входное сопротивление. Позволяет не влиять на работу цепи и гарантирует, что мультиметр не станет причиной неправильных показаний.
• Защита от перегрузок. Встроенные предохранители или электронные ограничения предохраняют от повреждений и делают прибор долговечным.
• Автоматический выбор диапазона. Многие современные цифровые мультиметры сами определяют уровень напряжения и подстраиваются под него, что значительно упрощает работу.

Для практического примера: если у вас есть провод с постоянным напряжением в сети около 230 В, при правильном подключении мультиметр покажет цифру очень близкую к этому значению – обычно с точностью до +/– 1 В. Если напряжение существенно отличается, это уже повод провести дополнительную проверку состояния электропроводки.

Также стоит помнить, что при измерении переменного напряжения, мультиметр учитывает форму сигнала и частоту, что особенно важно при проверке нестабильных или несинусоидальных источников питания. Стабильный цифровой мультиметр может определить действующее среднеквадратическое значение (RMS), что помогает точно оценить реальные условия в проводке.

Техника безопасного подключения тестовых щупов мультиметра для измерения напряжения в бытовой проводке

Опыт показывает, что ошибки при подключении щупов случаются чаще всего из-за невнимательности и недостаточной подготовки. Например, неправильное расположение щупов, касание металлических частей пальцами или использование повреждённого оборудования создают опасность поражения электрическим током. Поэтому важно соблюдать строгую последовательность действий и использовать индивидуальные средства защиты.

Пошаговое руководство по безопасному подключению щупов мультиметра

1. Проверьте мультиметр и щупы. Перед началом измерений убедитесь в целостности изоляции тестовых щупов и исправности прибора. Повреждения кабеля или трещины на корпусе могут привести к короткому замыканию или поражению током.
2. Выберите правильный режим измерения. Включите мультиметр и установите переключатель в позицию измерения переменного напряжения (AC) или постоянного (DC), если это требуется. Для бытовой электропроводки это чаще всего переменное напряжение в диапазоне 200-600 В.
3. Подключение черного щупа. Черный тестовый щуп всегда подключают к разъему COM мультиметра и прислоняют к нулевому (нейтральному) проводу или корпусу устройства, если речь идёт о заземлении.
4. Подключение красного щупа. Красный щуп вставляют в соответствующий разъём для измерения напряжения (обычно обозначен «V»). Во время измерения контакт с фазным проводом осуществляется осторожно, без давления, только кончиком щупа.
5. Удержание щупов. Избегайте касания металлических частей щупов пальцами. Лучше использовать только изолированные участки держа щупы за рукоятки. Это снижает риск случайного замыкания или поражения током.
6. Последовательность подключения. Сначала поднесите черный щуп к контрольной точке, а затем аккуратно коснитесь красным щупом проверяемого провода. Избегайте создания короткого замыкания, не соединяйте обе клеммы одновременно на одном участке цепи.
7. Снятие показаний и отключение. После получения значения напряжения аккуратно уберите красный щуп, затем черный, отключите мультиметр и снимите показания, чтобы избежать ошибки и повреждений.

Для примера: при проверке напряжения в розетке, черный щуп лучше всего прислонить к нейтральному отверстию, а красный – к фазному. При этом не забывайте удерживать щупы строго за изолированные ручки, чтобы минимизировать риск поражения током.

В работе с мультиметром всегда учитывайте, что бытовая электропроводка может содержать скрытые дефекты, поврежденную изоляцию или неправильное соединение. Поэтому соблюдение техники безопасности при подключении тестовых щупов – не просто формальность, а важный этап профессионального контроля напряжения.

Интерпретация результатов измерений напряжения и диагностика неисправностей проводки с помощью мультиметра

Правильная интерпретация показаний мультиметра при проверке напряжения в проводке позволяет быстро выявлять возможные неисправности и обеспечивать безопасность электросистемы. Знание нормальных и аномальных значений напряжения помогает оценить состояние проводки и принять необходимые меры для устранения проблем.

При диагностике важно учитывать стабильность показаний, наличие перепадов напряжения и соответствие измерений номинальным параметрам сети. Эти данные помогают определить повреждения проводов, плохие контакты или неисправность оборудования.

Ключевые моменты интерпретации измерений

• Нормальные показатели напряжения свидетельствуют о исправности проводки и корректной работе электросети.
• Пониженное напряжение может указывать на обрыв провода, ослабленный контакт либо большую нагрузку.
• Повышенное напряжение сигнализирует о проблемах с сетью или неправильной работе оборудования.
• Плавание или резкие перепады напряжения свидетельствуют о нестабильности и возможных дефектах в цепи.

Основные этапы диагностики неисправностей:

1. Проверить напряжение на каждом из проводов для выявления отклонений.
2. Сравнить показания с номинальными значениями источника питания.
3. Осмотреть контакты и соединения на предмет повреждений или окисления.
4. При необходимости проверить сопротивление и целостность проводов дополнительными функциями мультиметра.
