Как проверить предохранитель на ампераж и измерить сопротивление предохранителя

Чтобы понять, какой ток способен выдержать предохранитель и насколько исправен его внутренний элемент, важно грамотно проверить ключевые характеристики этого маленького защитника системы. Нужны простые методы, чтобы определить максимальную пропускную способность изделия и оценить электрическое сопротивление, что позволит точно выявить, исправен ли предохранитель или пора заменить. Для тех, кто хочет получить полное представление о процессе и увидеть все шаги наглядно, советую обязательно заглянуть на видео в начале и в конце статьи – там подробно разбираются все тонкости и нюансы.

Как проверить предохранитель: определение амперного номинала и измерение сопротивления

Амперный номинал предохранителя обычно указывается на корпусе или в технической документации, но в некоторых случаях маркировка может стереться или быть нечитаемой. В таких ситуациях важно уметь самостоятельно определить этот параметр и проверить целостность предохранителя с помощью измерений сопротивления мультиметром.

Определение амперного номинала предохранителя

Первый шаг – визуальный осмотр предохранителя. На большинстве изделий номинальный ток проставлен в цифрах, например, 5A, 10A, 15A. Если маркировка отсутствует или стерлась, можно ориентироваться по размерам и типу предохранителя. Например, стандартные стеклянные предохранители диаметром 5х20 мм обычно выпускаются в диапазоне от 0,5 до 15 ампер.

В некоторых случаях для определения номинала можно воспользоваться аналогичным новым предохранителем или обратиться к документации по устройству, где используется данный элемент. Также следует помнить, что установка предохранителя с меньшим амперным номиналом чревата частыми срабатываниями, а с большим – риском повреждения оборудования.

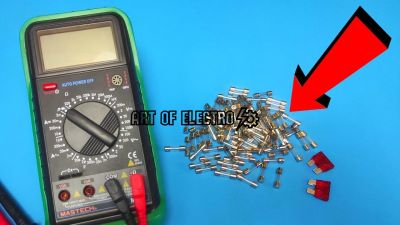

Как проверить сопротивление предохранителя мультиметром

Для тестирования предохранителя понадобится мультиметр с функцией измерения сопротивления или прозвонки. Работа занимает всего несколько минут и не требует специальных навыков.

1. Выключите питание устройства и извлеките предохранитель.
2. Переключите мультиметр в режим измерения сопротивления (Ом).
3. Прислоните щупы мультиметра к контактам предохранителя.

Если предохранитель исправен, сопротивление будет близко к нулю (обычно менее 1 Ом). Это говорит о том, что цепь внутри предохранителя замкнута, и ток может свободно проходить. Если же прибор выдаёт бесконечное сопротивление или очень высокое значение, значит, плавкая вставка предохранителя разорвана, и элемент нужно заменить.

Для наглядности приведу пример: у меня на практике часто встречался предохранитель с номиналом 10А для питания блока управления. Визуально он выглядел целым, но мультиметр показал сопротивление «бесконечность». После замены на новый предохранитель с таким же номиналом устройство сразу заработало.

Дополнительные советы при проверке предохранителей

• Обязательно проводите измерения при отключённом питании и извлечённом предохранителе из гнезда.
• Не забывайте, что предохранители бывают мгновенного (быстрого) и задерживающего (медленного) типа, они отличаются параметрами срабатывания, но измерение сопротивления для проверки целостности одинаково.
• Для точного определения номинала, если маркировка отсутствует, полезно свериться с техническим паспортом оборудования или руководством по эксплуатации.

Технические методы идентификации амперного номинала предохранителя по маркировке и конструкции

В практике встречаются разные типы предохранителей: стеклянные трубчатые, керамические, автомобильные и миниатюрные SMD-модели. Каждый из них имеет отдельные особенности маркировки, которые технический специалист должен учитывать для точного определения амперной нагрузки. Вот самые распространённые методы идентификации.

Чтение маркировки на корпусе предохранителя

Маркировка на предохранителе зачастую выполнена в виде цифрового обозначения, которое показывает максимальный постоянный ток в амперах. К примеру, на стандартном стеклянном предохранителе можно увидеть цифру “5A” или просто “5”, что означает номинал в 5 ампер.

• Трубчатые предохранители обычно имеют цифру, нанесённую краской или лазером по центру корпуса. Иногда добавляют букву “A” (Ampere) для ясности. Например, «10A» – 10 ампер.
• Автомобильные предохранители
• Миниатюрные SMD-предохранители

Конструктивные особенности, влияющие на амперный номинал

Помимо маркировки, конструкция предохранителя даёт полезную информацию. Для стеклянных предохранителей важно обратить внимание на толщину проволочной нити внутри корпуса. Чем толще нить, тем выше номинальный ток. Это связано с тем, что проводник рассчитан на пропускание определённого тока с минимальным нагревом.

Кроме диаметра нити, играет роль длина проводника и материал, из которого он изготовлен. Современные предохранители оснащены металлическими наконечниками, обеспечивающими надёжный контакт и влияние на максимальный ток.

• Пример: у предохранителя на 3A проволока тоньше и тоньше, чем у 10A, что заметно даже невооружённым глазом при внимательном осмотре.
• Пример: в автомотивных предохранителях массивная пластиковая рамка и утолщённые контакты сигнализируют о более высоком номинале.

Использование таблиц и справочников для подбора и проверки

Технический специалист должен иметь под рукой таблицы соответствия амперных значений маркировкам, особенно если дело касается нелинейных обозначений или старых моделей без понятной надписи. Например, производители иногда наносят только условное обозначение типа, а номинал указывается в документации.

Понимание и правильное чтение маркировки позволяет быстро определить номинальный ток, что существенно облегчает проверку предохранителей и подбор запчастей при ремонте. Важно не только определить, сколько ампер рассчитан предохранитель, но и учитывать его конструктивные особенности, чтобы предохранитель соответствовал реальным требованиям цепи.

Практическое применение мультиметра для тестирования сопротивления предохранителей в автомобильных цепях

На практике для проверки предохранителя мультиметром первым этапом будет визуальный осмотр: трещины, почернение или разрыв нити зачастую указывают на неисправность. Однако, несмотря на отсутствие внешних повреждений, иногда предохранитель может быть внутри повреждён или иметь повышенное сопротивление, что негативно сказывается на работе цепи. В этом случае измерение омметром становится незаменимым инструментом диагностики.

Как проверить сопротивление предохранителя мультиметром

1. Подготовка мультиметра: Переведите мультиметр в режим измерения сопротивления (омметр). Обычно это обозначается символом '?'. Если на мультиметре есть несколько диапазонов – выбирайте самый маленький, например до 200 Ом.
2. Извлечение предохранителя: Для точности измерения необходимо вынуть предохранитель из блока предохранителей автомобиля. Это исключит влияние других элементов схемы на показания прибора.
3. Измерение сопротивления: Подсоедините щупы мультиметра к контактам предохранителя. В случае исправного предохранителя сопротивление должно быть очень низким – в пределах нескольких десятых ома, практически близким к нулю. Если устройство показывает бесконечное сопротивление или очень большое значение, предохранитель требует замены.
4. Интерпретация результатов: Например, идеальный предохранитель на 10 А при пробеге катушек внутри имеет сопротивление порядка 0,05 Ом или ниже. Если замеры показывают 1 Ом или выше, это указывает на повреждённую нить внутри предохранителя, даже если визуально он выглядит целым.

• Если мультиметр показывает нулевое сопротивление, но цепь при этом не работает, стоит проверить другие элементы или контакты.
• При измерении сопротивления старайтесь не касаться рукой металлических частей щупов – это может исказить показания.
• Для более удобного доступа к предохранителям используйте пинцет или специальный съемник.

Понимание того, как проверить предохранитель сколько ампер он рассчитан на, основывается на маркировке, нанесённой на корпусе. Однако, иногда предохранитель подменяют или ставят неподходящий, что приводит к неправильной работе цепи. Проведение теста мультиметром по сопротивлению позволит подтвердить целостность предохранителя и избежать дальнейших проблем с электропроводкой.

Диагностика неисправных предохранителей: анализ изменений сопротивления при перегоревшем элементе

Рабочий предохранитель имеет очень низкое сопротивление, близкое к нулю, что обеспечивает прохождение тока. При перегоревшем элементе сопротивление резко возрастает, часто достигая бесконечности, что свидетельствует о разрыве цепи и необходимости замены детали.

Ключевые моменты диагностики предохранителей

• Измерение сопротивления: проводите с мультиметром, установленным в режим проверки сопротивления.
• Низкое сопротивление: означает, что предохранитель исправен и цепь замкнута.
• Высокое или бесконечное сопротивление: указывает на поврежденный предохранитель с разорванным элементом внутри.
• Безопасность при проверке: обязательно отключайте питание цепи перед измерениями для предотвращения повреждения оборудования.

Таким образом, анализ сопротивления предохранителей – это простой и надежный способ выявить неисправный элемент, предотвращающий нормальную работу электрической цепи и обеспечивающий ее защиту.
