Как проверить регулятор напряжения ВАЗ 2107 генератора самостоятельно

Если замечаете проблемы с зарядкой аккумулятора или нестабильную работу электросистемы на ВАЗ 2107, скорее всего, дело в регуляторе напряжения генератора. Разобраться, в порядке ли этот важный элемент, не так сложно, как кажется на первый взгляд. В статье подробно рассмотрим, как без сложных приборов и лишних трат проверить работоспособность регулятора и убедиться в его исправности. Для тех, кому нужна полная и наглядная информация, рекомендуем обязательно взглянуть на видео в начале и в конце материала, там все показано максимально доступно и подробно.

Как проверить регулятор напряжения ВАЗ 2107: подробная диагностика

Диагностика требует понимания принципа работы устройства и последовательного подхода. В этой части статьи рассмотрим, как проверить регулятор напряжения ВАЗ 2107 генератора своими руками, используя минимальный набор инструментов.

Подготовка к проверке регулятора напряжения ВАЗ 2107

Прежде чем приступать к проверке, убедитесь, что аккумулятор полностью заряжен и находится в исправном состоянии. Для диагностики понадобятся:

• мультиметр или тестер с функцией измерения напряжения;
• отвертки и ключи для снятия клемм и подключения проводов;
• электросхема автомобиля для ориентирования по клеммам генератора и регулятора.

Очень важно провести диагностику при заведённом двигателе, так как напряжение регулируется в процессе работы генератора. Замеры напряжения желательно производить на холостом ходу, а затем при увеличенных оборотах двигателя, чтобы увидеть, как ведёт себя регулятор при разных режимах.

Проверка регулятора напряжения ВАЗ 2107 на генераторе: последовательность действий

1. Измерение напряжения на клеммах аккумулятора. После включения двигателя напряжение на клеммах должно быть в пределах 13.8–14.5 Вольт. Если показатель ниже – генератор не заряжает должным образом, возможно, неисправен регулятор напряжения ВАЗ 2107 генератора.
2. Проверка напряжения на выходе регулятора. Снимите клемму с регулятора и с помощью мультиметра измерьте напряжение. Значения значительно выше 15 Вольт свидетельствуют о выходе из строя регулятора – он не ограничивает напряжение, что опасно для электрооборудования.
3. Тестирование на износ щёток и контактов. Часто причины неполадок связаны с плохим контактом внутри регулятора или генератора. Визуальный осмотр и чистка контактов помогут исключить механические проблемы.
4. Проверка цепи возбуждения генератора. При неисправности регулятора напряжения ток возбуждения не будет подаваться на генератор в нужном режиме. Проверьте сопротивление обмотки возбуждения – оно должно соответствовать техническим данным, обычно 2-4 Ом.

Практические советы по диагностике

• Если при повышении оборотов двигателя напряжение растет выше нормы, это означает, что регулятор напряжения ВАЗ 2107 не выполняет функцию ограничения, и изделие подлежит замене.
• В случае снижения напряжения ниже 12 В при заведённом двигателе и исправной батарее чаще всего регулятор снижает напряжение слишком сильно либо возникла проблема в цепи возбуждения.
• При наличии доступа к лабораторному стенду можно более точно проверить характеристики регулятора, но в гаражных условиях достаточно измерений с мультиметром и визуального осмотра.
• Если автомобиль эксплуатируется в тяжёлых условиях (пыль, влага), рекомендуем дополнительно проверить корпус регулятора на наличие коррозии, способной нарушить работу устройства.

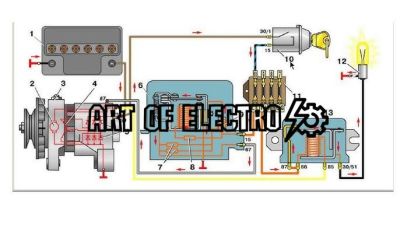

Принцип работы регулятора напряжения ВАЗ 2107 и его влияние на работу генератора

Работа регулятора построена на контроле силы тока в обмотке возбуждения генератора. Когда двигатель работает на холостых оборотах или при небольшой нагрузке, генератор вырабатывает минимальное напряжение, необходимое для зарядки аккумулятора и питания приборов. Если напряжение возрастает выше допустимого уровня – обычно около 14,0–14,5 В, регулятор автоматически уменьшает ток возбуждения, снижая выходной потенциал генератора. Это защищает аккумулятор и электросистему от перегрузок.

Как работает регулятор напряжения ВАЗ 2107

В основе работы лежит принцип обратной связи. Регулятор постоянно контролирует напряжение на аккумуляторе и, в зависимости от его значения, открывает или закрывает транзисторный ключ, управляющий силой тока в обмотке возбуждения. При низком напряжении ключ открыт и обмотка возбуждения получает больше тока, что усиливает магнитное поле и повышает напряжение генератора.

Если нагрузка увеличивается – например, включается фара ближнего света, вентилятор печки или обогрев заднего стекла, естественно возрастанет потребление электроэнергии. Регулятор в таких условиях поддержит стабильный уровень напряжения, обеспечив корректную работу всех систем.

Влияние регулятора на работу генератора

• Стабилизация напряжения. Без исправного регулятора генератор может выдавать слишком высокое напряжение, что приводит к быстрому износу электроприборов и аккумулятора.
• Предотвращение разряда аккумулятора. При неправильной работе регулятора напряжение может быть ниже нормы, и аккумулятор не будет получать адекватный заряд, что приведёт к проблемам с запуском двигателя.
• Оптимизация работы генератора. Регулятор снижает износ обмоток и щёток генератора, уменьшая нагрузку при высоких оборотах.

Например, если регулятор не срабатывает и напряжение поднимается свыше 15 В, это приведёт к выкипанию электролита в аккумуляторе и повреждению пластиковых деталей. В свою очередь, если регулятор заклинит в положении постоянного пониженного напряжения – аккумулятор будет разряжаться, особенно в условиях работы с большими нагрузками (ночные поездки, работа аудиосистемы).

Из практического опыта важно понимать, что даже при внешне исправном генераторе (без видимых повреждений и посторонних шумов) неисправность регулятора напряжения ВАЗ 2107 приводит к нестабильной работе системы зарядки. Поэтому проверку именно регулятора нужно проводить отдельно, особенно когда возникают проблемы с зарядкой аккумулятора или скачками напряжения.

Технический алгоритм проверки регулятора напряжения ВАЗ 2107 с использованием мультиметра

Для выполнения проверки необходим простой цифровой мультиметр с функцией измерения напряжения и сопротивления. Важно работать при выключенном двигателе и соблюдать технику безопасности, чтобы предотвратить короткие замыкания и повреждения электрооборудования.

Пошаговый алгоритм проверки регулятора напряжения ВАЗ 2107

1. Подготовка к проверке
   Убедитесь, что аккумулятор заряжен и подключен к автомобилю, так как отсутствие питания повлияет на достоверность замеров. Откройте капот и найдите регулятор напряжения на генераторе – это небольшая плата или модуль с электропроводами.
2. Проверка визуального состояния
   Осмотрите контакты и корпус регулятора на наличие окисления, нагара, механических повреждений. Часто плохой контакт или коррозия является причиной некорректной работы.
3. Измерение выходного напряжения генератора
   Запустите двигатель на холостом ходу и установите мультиметр в режим измерения постоянного напряжения (DC V). Измерьте напряжение на клеммах аккумулятора. В исправной системе оно должно находиться в пределах 13,5–14,8 В. Значения ниже 13 В или выше 15 В указывают на неисправность регулятора напряжения ВАЗ 2107.
4. Проверка управляющего напряжения регулятора
   Переключите мультиметр в режим измерения сопротивления (Ом). Отключите разъем регулятора напряжения с генератора. Измерьте сопротивление между клеммами «шасси» и «управляющей лампы» (обычно «D+» к «массе»). Как правило, сопротивление должно иметь значение в пределах нескольких Ом. Возникающие обрывы или короткое замыкание сигнализируют о дефекте модуля.
5. Проверка стабилизации напряжения
   Если есть возможность, удерживайте напряжение на клеммах при увеличении оборотов двигателя. При исправном регуляторе напряжение не должно превышать 14,8 В, в противном случае регулятор не ограничивает выходное напряжение нормально.

Например, на моём опыте при диагностике автомобиля с периодическим перезарядом аккумулятора мультиметр показал выходное напряжение 16 В на холостых оборотах. Это явный признак неисправного регулятора напряжения ВАЗ 2107 генератора. После замены регулятора напряжение стабилизировалось в норме, и аккумулятор перестал перегреваться.

Если мультиметр отсутствует, можно ориентироваться по поведению автомобиля: мерцание приборов или зарядка аккумулятора вызывает подозрение на регулятор напряжения ВАЗ 2107. Но только измерения помогут подтвердить или опровергнуть неисправность.

Итоги: Признаки неисправности и визуальный осмотр регулятора напряжения ВАЗ 2107

Визуальный осмотр регулятора – это первый и очень важный шаг. На что обратить внимание? Прежде всего, это состояние контактов и самой платы регулятора, наличие следов нагара, запах гари и механические повреждения. Иногда накопившаяся пыль или грязь также могут вызывать проблемы. Если есть коррозия или повреждения – лучше заменить деталь, ведь её исправность напрямую влияет на электронику автомобиля.

• Признаки неисправности: мерцающие приборы, нестабильное напряжение, быстрая разрядка аккумулятора.
• Визуальный осмотр: проверяйте контакты, отсутствие нагара и повреждений на плате регулятора.
• Проверка в работе: использование мультиметра поможет убедиться в стабильности выходного напряжения генератора.

Практические рекомендации

1. Регулярно проверяйте состояние регулятора и контактов – профилактика поможет избежать серьёзных поломок.
2. При обнаружении подгоревших контактов или повреждений – не затягивайте с заменой.
3. Используйте мультиметр для точной диагностики – это простой и эффективный способ убедиться в исправности регулятора.
4. Не забывайте о чистоте – даже небольшая грязь на элементах может спровоцировать сбои.

Знания о том, как выявить проблемы регулятора и что проверять, помогут сохранить электрооборудование ВАЗ 2107 в порядке и избежать неожиданного отказа в самый неподходящий момент. Это сэкономит время и деньги, а поездки сделают комфортнее и надежнее.

Ведь забота о машине – это забота о своей безопасности и спокойствии на дороге. Держите электрику в порядке, и ваш ВАЗ 2107 долго подарит вам верную службу!
