Как проверить регулятор напряжения ВАЗ 2114: подробная инструкция и советы

Если у вас появились проблемы с электрической системой автомобиля, возможно, пришло время заглянуть в регулятор напряжения, установленный на генераторе ВАЗ 2114. Эта небольшая деталь отвечает за стабильность подачи электроэнергии, и неправильная работа может привести к неприятным последствиям, от разряда батареи до выхода из строя электрооборудования. Важно знать, как правильно провести диагностику и понять, в чём именно 'завис' регулятор. В статье рассказано о главных признаках неисправности и способах проверки устройства своими руками. Для тех, кто любит смотреть на процессы своими глазами, в начале и конце материала есть ссылки на видео, где всё подробно объясняется и показано на практике – это поможет лучше разобраться и избежать распространённых ошибок.

Диагностика неисправностей регулятора напряжения ВАЗ 2114 с помощью мультиметра

Для начала необходимо подготовить мультиметр и убедиться, что аккумулятор автомобиля полностью заряжен. Напряжение должно находиться в пределах 12-13 В при выключенном двигателе. Подключив мультиметр к выходным контактам регулятора, можно оценить стабильность и диапазон регулировки напряжения при работе генератора.

Пошаговая инструкция проверки регулятора напряжения ВАЗ 2114

1. Проверка напряжения аккумулятора. Перед диагностикой регулятора следует измерить напряжение аккумулятора при выключенном двигателе. Значение около 12,6 В считается нормой, ниже – сигнализирует о частичном разряде аккумулятора, что может повлиять на результаты проверки.
2. Измерение выходного напряжения генератора. Запускаем двигатель и с помощью мультиметра измеряем напряжение на клеммах аккумулятора. В исправном регуляторе напряжение должно быть в пределах 13,8-14,5 В. Если показатель выше или значительно ниже, это первый сигнал о неисправности регулятора.
3. Диагностика цепи возбуждения. Используя режим прозвонки мультиметра, проверяем проводку, соединяющую регулятор с обмоткой возбуждения генератора. Наличие замыканий или обрывов выявляется мгновенно, что помогает исключить внешние причины неисправности регулятора.
4. Проверка стабилизации напряжения при нагрузке. В процессе работы двигателя включаем дополнительное электропотребление (фары, обогреватель, вентилятор). В норме регулятор должен удерживать напряжение на стабильном уровне, не превышая 14,5 В. Если напряжение колеблется, скорее всего, регулятор вышел из строя.

Помимо описанных методов, полезно обратить внимание на визуальный осмотр регулятора напряжения ВАЗ 2114. Часто признаки перегрева, обгоревшие контакты или следы коррозии указывают на необходимость замены устройства. Совмещая практические навыки с грамотным использованием мультиметра, можно быстро и эффективно выявить причины нестабильной работы генератора.

Особенности проверки эффективности работы регулятора напряжения в системе генератора ВАЗ 2114

Перед тем как приступить к диагностике, важно понимать, что «регулятор напряжения ВАЗ 2114» работает в комплексе с генератором и аккумулятором. Ошибиться, например, и винить только регулятор без проверки состояния генератора или контактов – частая ошибка начинающих специалистов. Рассмотрим, как проверить регулятор напряжения на ВАЗ 2114, чтобы точно определить его работоспособность.

Практические методы проверки регулятора напряжения

Первое, что необходимо сделать – обеспечить корректное и безопасное подключение измерительных приборов. Для оценки работы регулятора напряжения обычно используют мультиметр с возможностью измерения постоянного напряжения и вольтметр под нагрузкой. Проверка проводится при заведённом двигателе, поскольку именно в рабочем режиме вы сможете увидеть реальные параметры генератора и регулятора.

• Измерение напряжения на клеммах аккумулятора. В норме, при средней частоте вращения двигателя (примерно 1500-2000 об/мин), мультиметр должен показывать напряжение в диапазоне 13,8–14,5 В. Если значения выше – регулятор может не ограничивать напряжение, что ведет к перезаряду аккумулятора и быстрой деградации электроприборов.
• Проверка стабильности напряжения. При увеличении оборотов двигателя до 3000-4000 об/мин напряжение должно сохраняться на том же уровне, без резких скачков. Если регулятор неисправен, возможно, напряжение будет слишком высоким или наоборот упадет, что говорит о нестабильной регулировке.

Помимо измерений важно обратить внимание на незаметные, но типичные признаки неисправности – вспышки света фар, помехи в работе электроники, быстро разряжающийся аккумулятор. Это косвенные сигналы, которые часто сопровождают проблемы с регулятором.

Проверка регулятора напряжения ВАЗ 2114 с помощью тестера и нагрузочного резистора

Ещё один эффективный метод – использование нагрузочного резистора для создания дополнительной нагрузки на бортовую сеть. Для этого подключают нагрузочный резистор, который имитирует работу электроприборов, например обогревателей или фар. Это позволяет оценить способность регулятора поддерживать стабильное напряжение не только на холостом ходу, но и в реальных условиях эксплуатации.

1. Заведите двигатель и установите стабильные обороты примерно 1500 об/мин.
2. Подключите нагрузочный резистор к аккумулятору и внимательно следите за значением напряжения на мультиметре.
3. Если при добавлении нагрузки напряжение падает значительно ниже 13 В, скорее всего регулятор не справляется с управлением генератором.
4. Если напряжение поднимается выше 15 В – регулятор неисправен и допускает перенапряжение.

Дополнив проверку визуальным осмотром контактов, состояния проводки и крепления генератора, а также прослушиванием возможных посторонних шумов, вы получите полную картину работы системы зарядки.

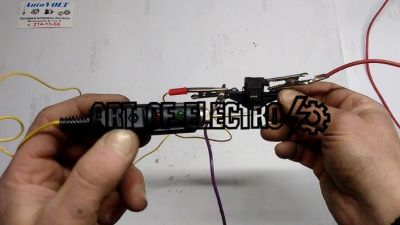

Визуальный осмотр и тестирование регулятора напряжения ВАЗ 2114 на стенде без демонтажа

Проверка регулятора напряжения ВАЗ 2114 начинается с тщательного визуального осмотра. Важно обратить внимание на состояние контактных площадок, целостность изоляции и отсутствие следов перегрева или коррозии. Любые механические повреждения могут негативно сказываться на работе устройства.

После визуальной оценки проводят тестирование на специализированном стенде без необходимости демонтажа. Это позволяет быстро определить работоспособность регулятора и его способность стабилизировать напряжение, что важно для нормальной работы электросистемы автомобиля.

Ключевые этапы проверки регулятора напряжения без демонтажа

• Визуальный осмотр контактов и корпуса на наличие повреждений.
• Подключение к стенду в штатных условиях электросистемы.
• Измерение выходного напряжения и проверка стабильности работы регулятора.
• Определение реакции на изменения нагрузки для оценки корректного функционирования.

Использование стенда позволяет быстро выявить неисправности без демонтажа, что минимизирует время и трудозатраты, сохраняя при этом точность диагностики.
