Если у вас возникли сомнения в работоспособности реле с напряжением питания 12 или 24 вольта, важно уметь определить его состояние с помощью простых инструментов. В этой статье мы подробно расскажем, как проверить катушку и контакты устройства, измерить сопротивление, используя мультиметр, а также выявить возможные неисправности. Для лучшего понимания всех этапов процесса советуем заглянуть в видео, которое находится в начале и в конце материала – там все показано наглядно и пошагово.

Как проверить реле 12 вольт, реле 24 вольта и сопротивление реле мультиметром

При тестировании реле критически важно не только проверить наличие обрыва или короткого замыкания в обмотке, но и убедиться в корректном срабатывании и возврате контактов. Давайте рассмотрим подробный алгоритм проверки и типичные значения, с которыми можно столкнуться при работе с реле 12 В и 24 В.

Проверка реле 12 и 24 вольта мультиметром

1. Осмотр внешнего состояния реле. Визуально оцениваем корпус на наличие трещин, подгораний или коррозии, которые могут повлиять на работу реле.

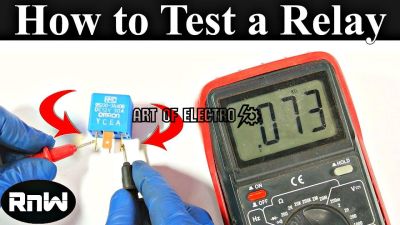

2. Измерение сопротивления обмотки. Устанавливаем мультиметр в режим измерения сопротивления (Ом). Отключаем реле от цепи и проверяем контакты обмотки, которые обычно обозначены в документации или на корпусе. Для реле на 12 В сопротивление обмотки обычно находится в диапазоне 50–150 Ом. Для 24-вольтовых реле этот показатель может быть выше, часто от 150 до 300 Ом, в зависимости от модели.
3. Проверка на обрыв и короткое замыкание. Если мультиметр показывает бесконечное сопротивление или очень высокое (например, несколько кОм при измерении обмотки 12 В), это признак обрыва. Нулевое или близкое к нему значение свидетельствует о коротком замыкании – в этом случае реле тоже неисправно.
4. Проверка срабатывания реле под напряжением. Для проверки необходимо подать на обмотку реле соответствующее напряжение: 12 или 24 вольта. При этом должно четко слышаться *щелчок* – индуцированное перемещение контактов внутри реле. Если звука нет, а обмотка исправна, возможно, механическая блокировка.
5. Тест контактных групп. С помощью мультиметра проверяем состояние контактов реле в исходном состоянии и при срабатывании. В режиме омметра сопротивление на замкнутых контактах должно стремиться к нулю (обычно менее 1 Ом), а на разомкнутых – быть бесконечным.

Например, при проверке автомобильного реле 12 В с обмоткой 70 Ом, при подключении мультиметра мы видим ровно это значение. Дальше подаем питание на обмотку – слышим щелчок, и мультиметр показывает замыкание контактов. Это идеальный результат. Если же сопротивление обмотки не соответствует нормам, реле лучше заменить.

Важно помнить, что некоторые реле содержат встроенные диоды или RC-цепи для подавления помех, что может влиять на показания сопротивления мультиметра. В таких случаях рекомендуется сверяться с технической документацией конкретной модели реле.

Диагностика работоспособности реле на 12 В: алгоритм проверки с применением мультиметра

Практический опыт показывает, что диагностика начинается с оценки целостности обмотки реле и способности контактов замыкаться под напряжением. При правильной организации проверки можно выявить не только неисправные реле, но и проблемы с проводкой или неправильным подключением.

Алгоритм проверки реле 12 В мультиметром

1. Проверка контактов на замыкание и размыкание. В режиме прозвонки мультиметра проверьте постоянные контакты (обычно обозначаются как 'общее' и 'нормально разомкнутый' или 'нормально замкнутый'). Без подачи напряжения они должны находиться в состоянии, соответствующем маркировке реле: например, нормально разомкнутые контакты должны быть разомкнуты (прозвон отсутствует), а нормально замкнутые – замкнуты (прозвон есть).
2. Измерение состояния переключающих контактов под напряжением. С включенным питанием повторно проверьте контакты мультиметром. В режиме прозвонки или измерения сопротивления состояние контактных групп должно измениться – теперь нормально разомкнутые контакты окажутся замкнутыми, а нормально замкнутые – разомкнутыми.
3. Оценка работоспособности. Если обмотка исправна, щелчок слышен, а контакты переключаются корректно, реле можно считать работоспособным. Отсутствие срабатывания, постоянное или отсутствующее сопротивление обмотки, а также неправильное переключение контактов говорят о выходе реле из строя.

Пример из практики: для стандартного автомобильного реле с сопротивлением обмотки около 120 Ом, при подаче 12 В на катушку контакт переключателя «общем-нормально разомкнутый» после щелчка минимизирует сопротивление до нескольких Ом, что позволяет надежно провести ток. Если сопротивление контакта остаётся высоким, это указывает на загрязнение или износ контактов.

Методика тестирования электромагнитных реле на 24 В в промышленном оборудовании

Для тестирования реле 24 В обычно используются мультиметры, обеспечивающие проверку сопротивления и целостности катушки, а также контролеры напряжения и нагрузки. Практический опыт показывает, что комплексный подход позволяет точно определить состояние реле без необходимости его снятия и замены по наобум.

Основные этапы проверки

1. Визуальный осмотр и подготовка. Перед началом тестирования необходимо отключить питание оборудования и снять реле с монтажной панели, если это возможно. Осмотрите корпус на предмет трещин, следов перегрева, окисления контактов или загрязнений.

На практике сопротивление катушки электромагнитного реле 24 В обычно находится в диапазоне от нескольких десятков до нескольких сотен Ом. Если при измерении вы получаете значение близкое к нулю, вероятен пробой катушки. Если же прибор показывает бесконечное сопротивление, катушка обрывная и реле неисправно.

3. Проверка срабатывания реле под напряжением. Подайте на катушку напряжение 24 В постоянного тока через лабораторный блок питания или лабораторный источник. Слушайте щелчок срабатывания – это свидетельство механического замыкания внутренних контактов.
4. Измерение сопротивления контактов. После срабатывания реле замерьте сопротивление между контактами переключателя. Для нормально разомкнутых контактов (NO) сопротивление должно быть близко к нулю, а для нормально замкнутых (NC) – очень высоким.
5. Проверка на механическую подвижность и отсутствие залипания. Многократное включение и отключение под напряжением поможет выявить механические дефекты. Если щелчки прерывистые или контакты залипают, реле подлежит замене.

Полезные советы и нюансы

• Проверка сопротивления катушки мультиметром должна выполняться при отключённом от цепи реле, чтобы исключить влияние других компонентов.
• При подаче напряжения стоит соблюдать осторожность – превышение номинала 24 В может привести к перегреву и повреждению реле.
• Реле с электронными или полупроводниковыми исполнениями требуют специфической методики проверки, ориентированной на цифровую диагностику, но для классических электромагнитных реле описанные методы работают отлично.

Эффективная и своевременная проверка реле 24 В с использованием мультиметра и тестирования под нагрузкой значительно повышает надежность промышленного оборудования. Такой подход позволяет местам эксплуатации избежать простоев и дорогостоящих ремонтов.

Измерение электрофизических характеристик реле: проверка сопротивления катушки мультиметром

Важно помнить, что правильно выбранное номинальное напряжение реле (12 В или 24 В) при измерении не влияет на сам факт проверки сопротивления катушки. Главное – снять реле с цепи и убедиться, что на нем нет напряжения, иначе мультиметр может показать неверные данные или даже повредиться.

• Перед проверкой всегда отключайте питание. Это обезопасит и вас, и мультиметр.
• Снимите реле с монтажной платы или цепи. Для точных замеров сопротивления катушки это обязательно.
• Измеряйте сопротивление на контактах катушки реле. Если мультиметр показывает очень высокое значение (почти бесконечное), катушка, скорее всего, повреждена (обрыв).
• Если сопротивление близко к нулю или очень мало, возможно короткое замыкание. Такое реле не будет правильно срабатывать.
• Сравнивайте результаты с техпаспортом реле. Каждый тип реле имеет свои нормы.

Обладать этими знаниями полезно не только для диагностики поломок, но и для планового техобслуживания оборудования. Это помогает экономить время и деньги – ведь иногда проще и дешевле проверить и заменить реле, чем разбираться с последствиями его отказа.

Будьте уверены, что теперь вы легко справитесь с проверкой реле мультиметром, а ваши навыки и уверенность в результате только растут! Всё в ваших руках, а техника готова служить долго и надёжно.
