Как проверить реле регулятор напряжения генератора: проверка снятого реле и исправности устройства

Если возникли подозрения, что устройство, отвечающее за стабилизацию напряжения генератора, работает некорректно, важно уметь определить его состояние самостоятельно. Это поможет избежать лишних трат и ускорит диагностику. В статье разбираем, как проверить работу этого компонента прямо на автомобиле, а также как провести тестирование после его снятия. Для тех, кто предпочитает визуальные объяснения и пошаговые инструкции, в начале и в конце текста есть ссылки на видео с подробным разбором всех этапов проверки – советуем обязательно взглянуть, чтобы получить полное понимание темы.

Как проверить реле регулятор напряжения генератора: полное руководство

Проверить реле регулятор напряжения генератора можно как на автомобиле, так и после его снятия. Главное – знать, какие шаги нужно сделать, и какими приборами пользоваться. Ниже мы рассмотрим проверку реле регулятора напряжения от а до я, чтобы вы могли определить его исправность самостоятельно.

Основные методы проверки реле регулятора напряжения генератора

1. Визуальный осмотр

Начинайте с простого – внимательно осмотрите реле. Обратите внимание на наличие следов перегрева, коррозии, повреждений контактов. Если пластиковый корпус вздут или на деталях есть следы копоти – это уже повод задуматься о замене.

2. Проверка на автомобиле с помощью мультиметра

Для проверки исправности реле регулятора напряжения генератора в условиях эксплуатации понадобится цифровой мультиметр. Подключите его к клеммам аккумулятора и измерьте напряжение на холостом ходу. В исправном состоянии уровень должен находиться примерно в пределах обычных значений: чуть выше 13 вольт, но не выше 15. Если значение либо занижено, либо сильно завышено, стоит проверить само реле или генератор.

3. Испытание снятого реле регулятора напряжения

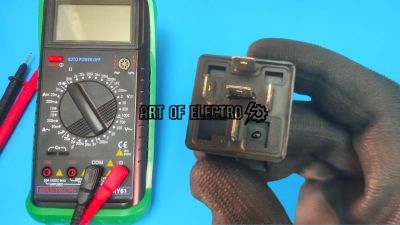

Если есть возможность, снимите реле и проведите его тестирование отдельно. Для этого нужно подключить устройство к источнику питания и измерить выходное напряжение или поведение контактов под нагрузкой. Иногда для этого используют специальный тестер или блок питания с регулировкой напряжения.

1. Подключите реле к источнику с напряжением, указанным в технической документации.
2. Измеряйте напряжение на выходных клеммах.
3. Обратите внимание на стабильность и соответствие параметров заявленным.

Если напряжение скачет или превышает допустимые нормы – реле регулятор напряжения в неисправном состоянии.

4. Использование специализированных приборов

Часто для более детальной диагностики применяют ламповые тестеры или приборы, имитирующие нагрузку и имитирующие работу генератора. Такой подход позволяет увидеть, как реле реагирует на изменение нагрузки и напряжения, что важно для определения реальной работоспособности.

5. Проверка контактов и проводки

Иногда причина неисправности реле кроется не в самом устройстве, а в контактах или проводах. Осмотрите клеммы, почистите их от окисления, убедитесь в плотности соединения. Мультиметр в режиме прозвонки поможет выявить обрывы или слабые контакты.

Зная, как проверить исправность реле напряжения генератора и используя описанные методы, можно с высокой вероятностью выявить причины проблем с зарядкой аккумулятора и электросистемы в целом. Это позволит избежать поломок и сэкономить на дорогом ремонте.

Принцип работы и конструктивные особенности реле регулятора напряжения генератора

Сам реле регулятор напряжения представляет собой электронное устройство, которое контролирует напряжение, вырабатываемое генератором, и регулирует силу тока в катушке возбуждения. Это, в свою очередь, влияет на магнитное поле в генераторе и позволяет поддерживать выходное напряжение в нужных пределах.

Основные принципы работы

• Контроль напряжения. Реле постоянно измеряет напряжение на выходе генератора. Как только оно превышает установленный предел, устройство уменьшает ток в обмотке возбуждения, снижая тем самым напряжение.
• Регулировка тока возбуждения. При снижении напряжения на выходе, реле увеличивает ток в катушке возбуждения, тем самым усиливая магнитное поле и повышая напряжение.
• Автоматический цикл. Этот процесс регулирования происходит непрерывно и автоматически, обеспечивая стабильную работу системы в разных режимах работы двигателя.

Конструктивные особенности

Реле регулятор напряжения генератора может быть как механическим, так и электронным. Механические аналоги содержат контактные группы, которые размыкаются и замыкаются в зависимости от напряжения. Такие устройства считаются устаревшими, поскольку электроника обеспечивает более точный контроль и меньший износ.

Понимание принципа работы и конструкции – первый шаг к тому, чтобы качественно проверить реле регулятор напряжения генератора или определить, исправно ли оно. В следующих частях статьи мы рассмотрим, как проверить реле напряжения генератора как в установленном состоянии, так и после снятия.

Методика диагностики исправности реле регулятора напряжения генератора на автомобиле с помощью мультиметра

Для начала убедитесь, что генератор установлен правильно и двигатель можно запускать безопасно. Далее понадобится мультиметр, который мы будем использовать в режиме измерения напряжения и сопротивления. Как проверить исправность реле регулятора напряжения генератора с помощью мультиметра? Сейчас разложим по шагам.

Пошаговая проверка реле регулятора напряжения генератора

1. Проверка напряжения аккумулятора до запуска двигателя. Измерьте напряжение на клеммах аккумулятора – оно должно быть около 12,6 вольт. Если ниже, заряд аккумулятора можно считать недостаточным для корректной проверки.
2. Запуск двигателя и измерение напряжения на клеммах аккумулятора. Работая на холостых оборотах, измерьте напряжение. Нормальное значение будет в пределах 13,8–14,5 вольт. Это значит, что реле напряжения генератора поддерживает рабочее напряжение и подзаряжает аккумулятор.
3. Повышение оборотов двигателя и повторное измерение напряжения. Увеличьте обороты до примерно 2000–2500 и убедитесь, что напряжение не превышает 15 вольт. Если напряжение слишком высокое – реле регулятор напряжения генератора неисправно, и генератор перезаряжает аккумулятор.
4. Измерение сопротивления в цепи реле регулятора (при выключенном двигателе и снятом реле). Переключитесь в режим измерения сопротивления. Для проверки снятого регулятора напряжения определите контакты (обычно указаны в документации или на корпусе) и измерьте сопротивление между ними. Резкое отклонение от нормы свидетельствует о повреждении внутри устройства.
5. Проверка наличия напряжения на управляющих клеммах. При работе двигателя с помощью мультиметра проверьте, подаётся ли управляющее напряжение на реле регулятор. Отсутствие сигнала укажет на неисправность или повреждение цепей.

Важно: во время проверки старайтесь не допускать коротких замыканий и строго соблюдайте полярность измерений мультиметром. Это сохранит прибор и электронику автомобиля.

Пошаговая проверка снятого реле регулятора напряжения на специальных тестерах и стендах: итоги и рекомендации

Главное, что нужно помнить: проверка на стенде – это не просто подключение прибора и получение результата. Это целый процесс с несколькими ключевыми шагами, каждый из которых важен для достоверной оценки работы реле. Поэтому знание порядка действий и особенностей работы со специализированным оборудованием – залог успеха.

• Точность диагностики значительно повышается при использовании специальных тестеров и стендов – они имитируют реальные условия работы реле и генератора, что позволяет выявить даже небольшие отклонения.
• Пошаговый подход – сначала осмотр, потом проверка целостности контактов и обмоток, далее проверка реакции на нагрузки и настройка параметров (если это доступно).
• Обязательна проверка в разных режимах работы, поскольку реле может работать нестабильно при определённых условиях (например, при повышенной нагрузке или изменениях напряжения).
• Анализ полученных данных помогает не только выявить неисправность, но и понять её структуру – механическая ошибка, износ контактов или электронный сбой.
• Использование стенда позволяет проверить не только само реле регулятор, но и вспомогательные цепи, что дает более полную картину.

Практические рекомендации

1. Перед проверкой обязательно внимательно осмотрите реле: чистота контактов и отсутствие механических повреждений значительно влияют на эффективность диагностики.
2. Пользуйтесь только качественными и проверенными тестерами – дешёвые китайские приборы могут дать ложные показания.
3. Не пропускайте этап прогрева устройства на тестере, если это предусмотрено – некоторые неисправности проявляются только при достижении определённой температуры.
4. Делайте пометки по каждому этапу тестирования, чтобы не забыть последовательность и легко провести повторную проверку при необходимости.
5. Всегда сверяйте результаты с техническими характеристиками реле, указанными в документации производителя, чтобы не ошибиться в оценке.

Эти знания и умения существенно облегчают ремонт и обслуживание генератора, сокращают время простоя автомобиля и снижают риск неправильной диагностики. В будущем вы сможете быстро и эффективно проверять реле регулятор напряжения, что наверняка пригодится как профессионалам, так и автолюбителям, желающим разобраться в электрической части своего железного друга.

Так что дерзайте – с правильным подходом и нужными инструментами проверить и отладить реле регулятор напряжения совсем не сложно. И пусть все поломки обходят вас стороной!
