Как проверить сопротивление батарейки мультиметром — инструкция по измерению

Принципы работы мультиметра при измерении внутреннего сопротивления батарейки

При измерении внутреннего сопротивления батарейки используется принцип оценки падения напряжения при определённой нагрузке. Специалисты на практике рекомендуют применять мультиметр совместно с небольшим резистором – так называемой нагрузкой, – чтобы получить адекватные значения. Мультиметр фиксирует напряжение на батарейке в режиме покоя и при подключённой нагрузке, а затем внутреннее сопротивление вычисляется на основе разницы этих значений. Такой подход гораздо информативнее, чем простой замер сопротивления как статической величины.

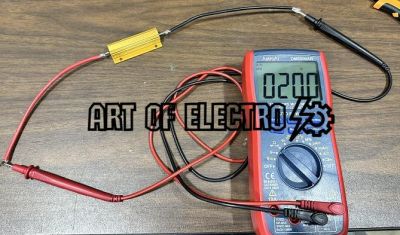

Как мультиметр и внешний резистор работают вместе

Стандартные цифровые мультиметры оснащены функцией измерения напряжения и сопротивления, но внутренне сопротивление батарейки не измеряется напрямую устройством. Для замера используют внешний резистор со значением, которое приблизительно равно рабочему току батарейки. Например, если у вас батарейка 1,5 В типа АА и рассчитана на ток порядка 100 мА, можно взять нагрузочный резистор на 10-15 Ом.

Процедура следующая:

1. Измерьте напряжение батарейки без нагрузки, зафиксируйте полученное значение (U?).
2. Подключите резистор в качестве нагрузки к батарейке.
3. Измерьте напряжение на батарейке с нагрузкой (U?).

Разница напряжений обусловлена падением напряжения на внутреннем сопротивлении источника. Мультиметр в режиме измерения напряжения обеспечивает точное считывание этих значений, что позволяет оценить внутреннее сопротивление по формуле, опираясь на известное сопротивление нагрузки. При этом важно, чтобы мультиметр имел высокое входное сопротивление, чтобы не влиять на измерения.

Практические нюансы и ограничения

• Выбор нагрузки должен соответствовать реальным условиям эксплуатации батарейки. Если взять слишком низкое сопротивление, ток будет слишком большим, и батарейка быстро разрядится, что исказит результаты.
• Температура и состояние батарейки влияют на внутреннее сопротивление. Например, в холодном состоянии сопротивление возрастает, что нужно учитывать при интерпретации данных.

Внутреннее сопротивление свежей щелочной батарейки типа АА обычно составляет доли ома, но по мере разряда оно может вырасти до нескольких ом. Высокое внутреннее сопротивление сигнализирует о потере ёмкости и необходимости замены источника питания.

Пошаговая инструкция по правильному подключению мультиметра для диагностики батареек

В данной инструкции подробно рассмотрим, как правильно настроить и подключить мультиметр при проверке батареек разных типов, чтобы получить достоверные показатели их состояния. Это поможет избежать типичных ошибок и быстро определить, нужна ли батарейке замена.

Последовательность действий для корректного измерения сопротивления батарейки

1. Подготовьте мультиметр и батарейку. Перед началом убедитесь, что на вашем цифровом мультиметре исправны провода и щупы, их изоляция не повреждена. Возьмите батарейку, которую собираетесь проверить, очистите контакты от загрязнений влажной тряпкой или спиртовым раствором – это улучшит контакт с щупами.
2. Выберите режим измерения сопротивления. На большинстве мультиметров есть отдельная позиция на переключателе с обозначением в виде омеги (?). Если такой режим отсутствует, можно воспользоваться другим режимом, например, проверки целостности цепи или напрямую измерять напряжение, но для оценки состояния батарейки сопротивление – наиболее информативный параметр. Для проверки используйте диапазон измерения сопротивления с учетом ожидаемых значений (от нескольких ом до сотен ом).
3. Подключите щупы к мультиметру. Обычно черный щуп вставляется в гнездо COM, красный – в гнездо для измерения сопротивления, обозначенное символом ?. Неверное подключение влияет на работу прибора и может привести к неправильным показаниям.
4. Проверьте корректность работы мультиметра. Перед измерением коснитесь щупами друг друга; индикатор должен показать сопротивление, близкое к нулю. Если дисплей показывает «1» или перегрузку – выберите другой диапазон измерения.
5. Сделайте замер сопротивления батарейки. Коснитесь красным щупом положительного полюса батарейки, черным – отрицательного. Важно прижать щупы плотно и под прямым углом, чтобы обеспечить стабильный контакт и снизить влияние внешних помех. Не трогайте металлические части щупов во время измерения, чтобы не исказить результаты.
6. Проанализируйте показания мультиметра. Для новых батареек сопротивление будет очень низким – обычно до нескольких ом. Если значение значительно выше (десятки или сотни ом), это говорит о внутреннем износе или частичном разряде элемента питания. Помните, что для аккумуляторов и щелочных батареек критерии могут отличаться, поэтому для вашей модели лучше ориентироваться на заводские параметры.
7. Повторите измерения для проверки стабильности. Сделайте несколько замеров, чтобы исключить ошибки, вызванные перемещением щупов или временным контактом. Если результаты существенно различаются, обработайте контакты батарейки повторно и попробуйте снова.

Отмечу, что при измерении сопротивления батарейки мультиметром часто возникает соблазн проверить сразу несколько элементов в кассете или блоке. В таком случае замер следует проводить поэтапно, для каждого источника питания отдельно, чтобы точно понять, какой из них выходит из строя.

Анализ результатов измерения сопротивления батарейки и оценка её состояния

Измерение сопротивления батарейки мультиметром позволяет оценить её внутреннее состояние и работоспособность. Полученные данные показывают, насколько батарейка сохраняет способность отдавать ток без значительных потерь внутри себя.

Высокое сопротивление указывает на износ или частичную разрядку, в то время как низкое сопротивление свидетельствует о хорошем состоянии и готовности к использованию. Такой анализ помогает своевременно определить необходимость замены источника питания.

Ключевые моменты анализа результатов измерения

• Низкое сопротивление – батарейка находится в хорошем состоянии и способна выдавать стабильное напряжение.
• Среднее сопротивление – возможна частичная потеря ёмкости, нужно рассмотреть условия эксплуатации.
• Высокое сопротивление – батарейка изношена, вероятна высокая степень разряда или внутренние повреждения.
• Стабильность показаний – важна для точности оценки, резкие изменения могут говорить о неплотности контактов или неисправности мультиметра.

Рекомендации по оценке состояния батарейки

1. Проводить измерения при стабильных условиях и правильной настройке мультиметра.
2. Сравнивать показания с эталонными значениями для данного типа батарейки.
3. Учитывать возраст и историю использования источника питания.
4. При сомнениях проводить дополнительную проверку напряжения и разрядного теста.
