Как проверить сопротивление динамика мультиметром и измерить его правильно

Если хотите понять, как определить исправность динамика и убедиться, что его параметры не вышли за рамки нормы, мультиметр станет вашим надежным помощником. Измерение электрического сопротивления на клеммах колонки поможет быстро выявить возможные проблемы без лишних приближений. В статье расскажем, как правильно подойти к этому процессу, чтобы не ошибиться и получить точные результаты. Для тех, кто любит наглядные инструкции – в начале и в конце материала есть полезные видеоролики, которые детально раскрывают все нюансы. Рекомендую посмотреть их, чтобы не упустить важные моменты.

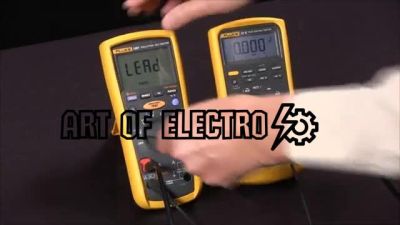

Как измерить сопротивление динамиков мультиметром: пошаговое руководство

Для точной проверки сопротивления мультиметром важно учитывать не только технические характеристики прибора, но и особенности подключения динамика. В некоторых случаях для получения корректных данных потребуется отключить динамик от усилителя или аудиосистемы.

Пошаговая инструкция по измерению сопротивления динамиков мультиметром

1. Подготовка мультиметра и динамика. Убедитесь, что мультиметр исправен и имеет функцию измерения сопротивления (Ом). Перед началом измерения отключите динамик от источника сигнала, чтобы избежать искажений показаний из-за других компонентов цепи.
2. Установка мультиметра в режим измерения сопротивления. Выберите на селекторе прибора диапазон, соответствующий значениям сопротивления динамиков – обычно это 0–20 Ом или 0–200 Ом. Многие мультиметры автоматически подбирают диапазон, что упрощает процесс.
3. Считывание результата на дисплее. Обратите внимание на показания мультиметра. Для стандартных динамиков сопротивление катушки обычно лежит в диапазоне от 3 до 16 Ом. Значения значительно ниже или выше этой нормы могут указывать на повреждения: слишком низкое сопротивление – признак замыкания, слишком высокое или бесконечность – обрыва цепи.
4. Анализ результатов и сравнение с техническими характеристиками. Для точной диагностики сверяйте полученное сопротивление с паспортными данными динамика. Например, если заявлен импеданс 8 Ом, а измерение показало около 6–7 Ом, это вполне нормально, поскольку сопротивление измеряется постоянным током и немного отличается от номинального.

В практике встречаются ситуации, когда динамик имеет двойную катушку. В таком случае измерение сопротивления мультиметром поможет определить исправность каждой катушки отдельно и оценить, как соединены линии – последовательно или параллельно. Это необходимый этап перед подключением к усилителю.

Также стоит отметить, что для динамиков с низким сопротивлением (1–2 Ом) требуется аккуратность при работе мультиметром, поскольку небольшое изменение в контакте щупов может значительно влиять на результат. В таких случаях рекомендуется несколько раз повторять процедуру измерения, чтобы убедиться в достоверности показаний.

Особенности измерения сопротивления динамиков с разной конструкцией и параметрами

Измерение сопротивления динамиков мультиметром требует понимания специфики конструкции и параметров конкретного громкоговорителя. Динамики бывают различных типов: от классических низкоомных динамиков для аудиосистем до высокоомных звуковых излучателей специализированного назначения. Различия в их внутренней катушке и сопротивлении существенно влияют на правильность считывания показаний мультиметра и интерпретацию результата.

Например, при проверке сопротивления мультиметром динамика с постоянным магнитом (обычный колонный динамик) нужно учесть, что номинальное сопротивление часто указывается как 4, 6 или 8 Ом. Однако измеряемое сопротивление мультиметром, работающим в режиме измерения сопротивления постоянному току, обычно немного ниже номинала, составляя около 3.5–7 Ом. Это связано с тем, что мультиметр измеряет именно активное сопротивление обмотки катушки динамика, без учёта переменного сопротивления, которое влияет на звучание.

Типы динамиков и особенности измерения их сопротивления

• Низкоомные динамики (4–8 Ом) – самый распространённый тип. При измерении сопротивления мультиметром нужно подсоединять щупы непосредственно к клеммам динамика, избегая параллельного подключения с усилителем. Сопротивление катушки обычно находится в интервале 3–7 Ом. Значительное отклонение от номинала может указывать на повреждения или обрыв провода.
• Высокоомные динамики (16 Ом и выше) часто используются в профессиональном оборудовании или в акустических системах для звукозащиты. При проверке сопротивления подобных динамиков мультиметр покажет результат ближе к номиналу, но важно учитывать, что хрупкая катушка может иметь скрытые повреждения, влияющие на сопротивление.
• Пьезоэлектрические динамики имеют очень высокое сопротивление и являются практически конденсаторами с высокочастотной реактивностью. Мультиметр, измеряющий постоянное сопротивление, не сможет показать корректное значение, поэтому измерение этого параметра требует специализированного оборудования.

При работе с широкополосными динамиками или сабвуферами с большой катушкой измерение сопротивления также имеет свои особенности. Такие устройства могут иметь сопротивление от 2 до 8 Ом, но длина и толщина обмотки влияют на колебания показаний. Кроме того, у сабвуферов иногда встречаются двойные катушки – две обмотки, соединённые параллельно или последовательно. В этом случае нужно сначала определить схему соединения, чтобы правильно измерить сопротивление каждой катушки по отдельности и всего динамика в целом.

Практический совет: перед измерением необходимо отключить динамик от любого другого оборудования, чтобы избежать ложных показаний из-за параллельных цепей. Для точного определения сопротивления мультиметром желательно использовать диапазон измерений с минимальным пределом – например, 20 Ом, если устройство позволяет. Такие меры гарантируют более правильное отображение сопротивления обмотки динамика, что поможет установить техническое состояние устройства и диагностику возможных неисправностей.

Принципы работы мультиметра при измерении сопротивления динамической головки

Современные универсальные мультиметры оснащены режимом измерения сопротивления, который работает по принципу подачи небольшого постоянного тока через цепь с последующим измерением падения напряжения. Таким образом, можно определить величину сопротивления обмотки динамической головки с точностью, достаточной для технической проверки и оценки состояния динамика.

Особенности работы мультиметра при тестировании динамиков

• Непосредственная связь с обмоткой катушки. При измерении сопротивления мультиметром важно иметь прямой контакт с клеммами динамика, иначе результат будет неверным. Даже небольшое загрязнение контактов или неправильное подключение щупов может исказить показания.
• Постоянный ток для проверки. Мультиметр подаёт на обмотку небольшой постоянный ток, что позволяет измерить сопротивление. Поскольку звуковая катушка – это длинный тонкий проводник из меди, то сопротивление находится в пределах от долей до нескольких ом в зависимости от типа динамика.
• Влияние мультиметра на динамик во время измерения. Измерительный ток настолько мал, что не оказывает никакого воздействия на целостность или характеристики динамика, что делает проверку безопасной и удобной для частых процедур диагностики.

Для примера, динамическая головка, рассчитанная на 8 Ом, при правильном измерении мультиметром обычно покажет сопротивление порядка 6–7 Ом. Это связано с тем, что измеряется именно сопротивление обмотки без учёта индуктивных и емкостных компонентов, которые учитываются при работе динамика на переменном сигнале.

Если мультиметр показывает слишком высокое сопротивление (например, десятки кОм или бесконечность), это говорит об обрыве звуковой катушки. Аналогично, если сопротивление существенно меньше номинала, это может указывать на короткое замыкание внутри катушки. Такие данные позволяют быстро принять решение о ремонте или замене динамика.

Технические причины и диагностика неисправностей динамиков по результатам измерения сопротивления

Нормальные показатели сопротивления обычно совпадают с указанными в технической документации динамика. Это позволяет быстро выявить проблему и принять решение о ремонте или замене устройства.

Основные технические причины неисправностей динамиков и диагностика по сопротивлению

• Обрыв катушки: мультиметр показывает бесконечное сопротивление, что свидетельствует о разрыве цепи.
• Короткое замыкание: сопротивление значительно ниже нормы, часто близко к нулю, что указывает на внутренние повреждения.
• Изменение номинала сопротивления: отклонения в большую или меньшую сторону могут свидетельствовать о частичных повреждениях провода катушки или ухудшении контактов.
• Физические повреждения: часто сопровождаются изменением показателей, что подтверждает необходимость визуальной проверки или комплексного тестирования.

1. Стабильное соответствие сопротивления нормам говорит о технически исправном динамике.
2. Резкие отклонения или отсутствие показаний требуют дальнейшей диагностики и, возможно, ремонта.
3. Измерение сопротивления – важный и эффективный этап для первичной оценки работоспособности динамиков.
