Как проверить сопротивление двигателя, мотора и электродвигателя правильно

Понять, насколько исправен ваш электродвигатель, можно, измерив показатели его обмоток – это один из ключевых шагов при диагностике. Правильная проверка электрического сопротивления позволяет выявить неполадки, которые не всегда заметны на первый взгляд, будь то обрыв провода или короткое замыкание внутри мотора. Для точных результатов понадобится мультиметр, а сам процесс не займет много времени, если знать, куда и как подключаться. Чтобы максимально понятно разобраться с тем, как выполнять такую проверку, рекомендую взглянуть на видео в начале и в конце этой статьи – там все показано наглядно и с пояснениями, что поможет избежать ошибок и не упустить важные детали.

Принципы измерения электрического сопротивления обмоток асинхронного двигателя с помощью мультиметра

Перед началом измерений следует убедиться, что двигатель полностью обесточен и отсоединен от питающей сети. Это обязательное условие для безопасности и точности проверки. Также важно иметь представление о типичном сопротивлении обмоток конкретного двигателя: например, для маломощных асинхронных двигателей сопротивление одной фазы может находиться в диапазоне от нескольких десятых до нескольких ом.

Основные шаги проверки сопротивления обмоток двигателя

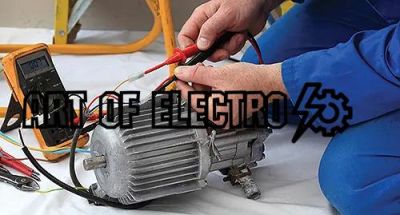

1. Подготовка оборудования и двигателя. Для измерения сопротивления мотора понадобится цифровой мультиметр с функцией измерения сопротивления (омметр). Тестер должен иметь исправные щупы и быть откалиброванным.
2. Обесточивание и отключение двигателя. Перед любыми измерениями необходимо убедиться, что двигатель отключен от сети и нет возможности появления напряжения.
3. Отсоединение обмоток. Желательно отключить все соединения обмоток, чтобы получить точные показания и исключить влияние цепей управления или подключенного оборудования.
4. Выбор диапазона измерения. Установите мультиметр на соответствующий диапазон сопротивления – для обмоток обычно используется измерение в омах (?), выбирая минимальный или автоматический режим.

В норме сопротивления всех обмоток должны быть практически равны друг другу с небольшими отклонениями в пределах нескольких процентов. Например, если одна фаза на 3,5 Ом, то остальные должны быть в диапазоне примерно от 3,3 до 3,7 Ом. Если сопротивление одной из обмоток значительно выше или ниже, это может указывать на разрыв или замыкание витков соответственно.

Важно помнить, что измерение сопротивления мотора показывает только статическое состояние обмоток и не выявляет полностью состояние изоляции или наличие коротких замыканий на землю. Для более комплексной диагностики рекомендуется использовать мегаомметр, однако мультиметр отлично подходит для первичной проверки сопротивления двигателя.

Использование специализированных приборов для диагностики сопротивления обмоток коллекторных моторов

Проверка сопротивления двигателя, особенно коллекторных моторов, требует точного и аккуратного подхода, для чего используются специализированные приборы. В обычных условиях мультиметра зачастую недостаточно для выявления тонкостей состояния обмоток, особенно когда речь идет о небольшой величине сопротивления, характерной для электродвигателей постоянного тока с коллектором.

Профессиональные приборы, такие как низкоомметры и специальные тестеры обмоток, позволяют получить более точные данные и тем самым оценить состояние мотора с высокой степенью достоверности. Такие устройства компенсируют влияние контактных переходов и имеют повышенную чувствительность, что помогает избежать ошибок при диагностике.

Типы специализированных приборов и их особенности

• Низкоомметры – приборы, измеряющие сопротивление в пределах от долей миллиома до нескольких ом. Используются для выявления коротких замыканий между витками или обрывов внутри обмотки. Практически всегда имеют компенсацию сопротивления проводов, что очень важно при работе с тонкими и короткими измерительными проводами.
• Мегаомметры с функцией низкоомметра – универсальные приборы, которые не только измеряют сопротивления, но и проводят тесты изоляции обмоток. Это позволяет одновременно проверить и сопротивление двигателя, и качество изоляции обмоток, что критично при комплексной диагностике коллекторных двигателей.
• Тестеры обмоток – специализированные диагностические комплексы, иногда с возможностью записи и сравнения результатов по базе данных. Позволяют выявлять нарушения структуры обмоток и оценивать степень износа.

Практические рекомендации по проведению измерений

1. Перед измерением необходимо полностью обесточить двигатель и отсоединить его от источника питания, чтобы избежать ложных показаний и повреждения приборов.
2. Используйте чистые и надежные контакты измерительных проводов. Важно тщательно протереть клеммы двигателя и щетки, так как окислы и загрязнения сильно влияют на точность.
3. Проводите несколько замеров на разных участках обмотки для выявления локальных дефектов. Например, у коллекторных моторов стоит проверить сопротивление между соседними коллекторными пластинами – значительные отклонения от нормы укажут на повреждения проводников.
4. Если сопротивление обмоток на низкоомметре существенно ниже паспортного значения, это может свидетельствовать о внутреннем коротком замыкании. Например, для небольших двигателей с сопротивлением обмоток около 0.5 Ом на измерительном приборе можно наблюдать значения на уровне 0.1 Ом – это тревожный сигнал.
5. Для проверки изоляции используйте мегомметр на напряжении, соответствующем рекомендациям для данного типа двигателя (чаще всего 500 В или 1000 В). Возникновение показаний ниже 1 МОм уже означает необходимость ремонта или замены обмоток.

Практически я сталкивался с ситуацией, когда при проверке коллекторного мотора, использовав низкоомметр, удалось быстро выявить изношенную часть обмотки с пониженным сопротивлением. В противном случае обычный мультиметр показывал бы норму, и двигатель продолжал бы работать с риском быстрого выхода из строя.

Следует отметить важность регулярного техобслуживания и диагностики с использованием специализированных приборов – именно такой подход позволяет продлить срок эксплуатации электродвигателя и избежать дорогостоящих ремонтов.

Техника оценки сопротивления электродвигателей в бытовых приборах и нюансы интерпретации результатов

Основная идея проверки – измерить сопротивление обмоток с помощью обычного мультиметра и сравнить полученные данные с эталонными значениями. Однако нельзя забывать, что результаты зависят от ряда факторов – температуры, типа мотора, его конструкции и даже состояния контактов. Поэтому интерпретировать показатели нужно с учетом этих нюансов.

• Читайте инструкции и техническую документацию: Там часто прописаны примерные нормы сопротивления конкретной модели двигателя.
• Измерения проводите в холодном состоянии двигателя: Нагрев сильно влияет на сопротивление, и результаты будут недостоверны.
• Обращайте внимание на целостность изоляции: Высокое сопротивление обмоток – хороший признак, а низкое может говорить о повреждениях.
• Будьте аккуратны с контактами и щупами: Плохой контакт может исказить показания.

Знание техники оценки сопротивления электродвигателей пригодится не только профессионалам, но и обычным пользователям бытовой техники. Это позволит своевременно обнаружить проблемы, продлить срок службы приборов и снизить расходы на ремонт. Главное – не бояться экспериментировать и учиться на практике!

Впереди многое открытий и новых навыков, а с правильным подходом любые электрические загадки станут понятнее и доступнее. Удачи в ваших проверках и пусть техника служит долго и без сбоев!
