Как проверить сопротивление тэна мультиметром и правильно замерить сопротивление тэна

Когда греющий элемент перестает работать или забирает слишком много энергии, важно уметь быстро оценить его состояние с помощью измерения электрического сопротивления. Для этого не нужно быть инженером или иметь сложное оборудование – достаточно стандартного мультиметра и простых шагов проверки. В статье расскажем, как правильно замерить характеристики нагревательного элемента, чтобы понять, исправен он или требует замены. Чтобы получить более детальное представление и видеть все этапы наглядно, советуем взглянуть на видео в начале и в конце материала – там все объясняется доступно и наглядно.

Подготовка тэна к измерению сопротивления: демонтаж и необходимые условия

Для правильного измерения сопротивления тэна мультиметром крайне важно корректно подготовить сам нагревательный элемент. В первую очередь необходимо выполнить демонтаж тэна из устройства, будь то электроводонагреватель, стиральная машина или плита. Этот этап требует аккуратности и знания конструкции прибора: нужно отключить питание, слить воду, если это водонагреватель, и отвернуть крепежные элементы.

Основные требования к условиям измерения

• Отключение от электросети. Перед демонтажем и проверкой сопротивления тэн обязательно нужно отключить устройство от сети. Это необходимо не только для вашей безопасности, но и для предотвращения повреждения мультиметра.
• Полное отсоединение тэна. Измерение сопротивления тэна мультиметром следует проводить при его полном отсутствии в цепи. Если элемент частично подключен, результаты будут некорректными из-за влияния других компонентов.
• Отсутствие влаги. Влага и конденсат на поверхности тэна могут искажать показания. Перед измерением нужно дать элементу высохнуть или протереть его насухо.
• Температура окружающей среды. Для стабильности измерений рекомендуется, чтобы тэн и мультиметр находились при комнатной температуре. Сильный нагрев или переохлаждение может менять сопротивление материала.

В качестве наглядного примера: при проверке тэна, снятого с бойлера мощностью около 2000 Вт, сопротивление обычно варьируется от 10 до 30 Ом. Если зафиксирован значительно меньший или больший показатель, это уже повод провести дополнительную диагностику или заменить нагреватель. Но любое отклонение в показаниях легко выявить только при корректно выполненной подготовке и демонтаже тэна.

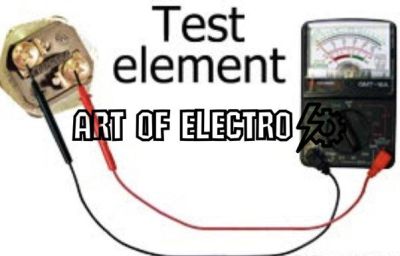

Пошаговая инструкция измерения сопротивления тэна мультиметром с учетом технических особенностей прибора

Перед началом измерения убедитесь, что тэн полностью отключен от источника питания и обесточен. Это позволит избежать повреждения мультиметра и получить точные данные без влияния внешних электрических цепей.

Пошаговая инструкция

1. Выбор режима измерения на мультиметре. Для замера сопротивления тэна нужно переключить прибор в режим измерения сопротивления (обозначается символом '?'). У некоторых моделей мультиметров может потребоваться выбрать диапазон, который обычно варьируется от сотен до тысяч Ом. Рекомендуется начинать с максимально возможного диапазона, затем при необходимости снижать, чтобы получить более точные показания.
2. Снятие показаний и их анализ. Обратите внимание на величину сопротивления, которую показывает мультиметр. Обычно сопротивление исправного тэна находится в диапазоне от нескольких Ом до нескольких сотен, в зависимости от мощности и типа элемента. Слишком низкое сопротивление (около нуля или единиц Ом) может свидетельствовать о коротком замыкании внутри тэна, а слишком высокое – характеризовать разрыв или перегоревшую спираль.

Например, при измерении тэна мощностью около 2 кВт типичное сопротивление составляет примерно от 20 до 40 Ом. Если устройство показывает значение меньше 1 Ом или больше 100 Ом, это явный повод проверить и заменить элемент.

Анализ результатов измерений сопротивления тэна: нормы, отклонения и диагностика неисправностей

Для оценки состояния тэна необходимо сравнивать полученное сопротивление с рекомендуемыми нормами, учитывая тип и мощность элемента. Значительные отклонения могут указывать на неисправности, требующие внимания.

Ключевые моменты анализа результатов измерений

• Нормальное сопротивление: должно соответствовать паспортным значениям устройства или типовым параметрам для конкретной марки и мощности тэна.
• Снижение сопротивления: может свидетельствовать о замыкании витков, что приводит к чрезмерному нагреву и быстрому выходу тэна из строя.
• Повышение сопротивления: обычно указывает на частичное обрыв или разрушение нагревательного элемента, что снижает эффективность нагрева.
• Отсутствие контакта (бесконечное сопротивление): говорит о полном обрыве тэна или проблемах с подключением.

Диагностика неисправностей на основе измерений

1. Сравните сопротивление со значениями из технической документации для точной оценки.
2. Обратите внимание на стабильность показаний – резкие изменения могут означать нестабильный контакт или повреждение провода.
3. Проверьте целостность изоляции, контролируя отсутствие контакта тэна с корпусом (замыкание на корпус).
4. Используйте многократные измерения для подтверждения точности данных и исключения ошибок мультиметра или подключения.

Следуя этим рекомендациям, вы сможете своевременно выявлять дефекты и предотвращать более серьезные поломки, продлевая срок службы оборудования и обеспечивая его надежную работу.
