Как работает реле контроля напряжения и реле напряжения

Принцип работы обоих устройств основан на постоянном мониторинге уровня напряжения в сети. В стандартных бытовых и промышленных условиях допустимый диапазон напряжения обычно колеблется в пределах от 180 до 250 В (для сети с номиналом 220 В), и когда напряжение выходит за эти рамки, реле автоматически отключает нагрузку, восстанавливая подачу только после возврата параметров в норму.

Принцип работы реле контроля напряжения

Реле контроля напряжения оснащено встроенным измерительным элементом, часто это трансформатор тока или специальный датчик, который постоянно следит за величиной входного напряжения. На практике, если напряжение поднимается выше верхнего порога (например, выше 250 В) или падает ниже нижнего (например, ниже 180 В), реле срабатывает и размыкает электрическую цепь.

Типичное реле контроля напряжения содержит электронный блок управления, который задаёт уставки срабатывания. При превышении порогов срабатывает электромагнитный механизм, который отключает нагрузку. После стабилизации напряжения устройство автоматически или по команде пользователя возвращает питание.

Как работает реле напряжения

Реле напряжения по своей функциональности близко к реле контроля, но чаще применяется для защиты в сетях с другими параметрами или в специфических условиях. Например, в промышленных установках, где допускается более точный контроль и меньший диапазон допускаемых колебаний.

В отличие от простого механического реле, современные устройства содержат микропроцессорные контроллеры, которые анализируют не только амплитуду напряжения, но и его частоту, время превышения пределов. Это позволяет избежать ложных срабатываний при кратковременных выбросах и обеспечивать более надёжную защиту.

• Например, при падении напряжения до 160 В реле напряжения отключит нагрузку, предотвращая перегрузку двигателя или выход из строя электроники.
• При повышении до 260 В произойдёт также отключение, защищающее от перегрева и повреждения изоляции.
• Устройство может иметь функцию задержки срабатывания, обычно около 5–10 секунд, чтобы исключить кратковременные скачки.

Практически реле напряжения устанавливаются перед распределительными щитами или непосредственной нагрузкой. Их задача – обеспечить бесперебойную и безопасную работу, максимально уменьшить риски выхода оборудования из строя вследствие нестабильности сети.

Примеры применения и особенности настройки

В реальных условиях важна правильная настройка реле. Например, в системе с насосным оборудованием, чувствительным к напряжению, пороги могут устанавливаться с узкой разницей (190 В – нижний порог и 240 В – верхний). Это позволит сохранить моторам ресурс и избежать повреждений от снижения момента вращения при падении напряжения.

При эксплуатации следует обращать внимание на такие параметры, как время задержки срабатывания и восстановление, чтобы устройство работало корректно и не отключало нагрузку при кратковременных колебаниях. Из собственного опыта отмечу, что некорректно настроенные реле могут привести к частым отключениям электроприборов, что снижает их ресурс и повышает неудобства для пользователей.

Принцип действия электромеханического и электронного реле контроля напряжения

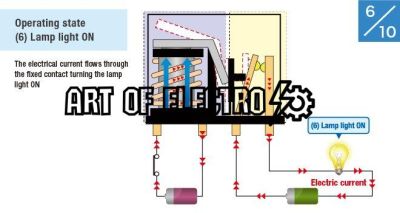

Электромеханическое реле контроля напряжения работает на базе классического принципа электромагнитного воздействия. Внутри корпуса расположен катушечный электромагнит, который при подаче напряжения создает магнитное поле и приводит в движение якорь. Через систему пружин и контактов это движение приводит либо к замыканию, либо к размыканию цепи.

Электромеханическое реле контроля напряжения

В электромеханическом реле ключевым элементом является биметаллическая пластина или электромагнитный якорь. При превышении установленного порога напряжения изменяется сила магнитного поля, что вызывает движение якоря и, соответственно, размыкание контактов.

• Пример: если номинальное напряжение сети составляет 220 В, реле настроено на отключение при снижении ниже 180 В или превышении 260 В.
• Когда напряжение выходит за заданный диапазон, контакт реле моментально размыкается, прерывая ток и защищая подключенную технику.

Преимуществом такого реле является простота конструкции и надежность. Однако стоит учитывать, что из-за механической инерции реакция может быть не мгновенной, а со временем износ контактов требует регулярного технического обслуживания. Кроме того, электромеханические реле имеют более крупные габариты и могут создавать звуковой щелчок при срабатывании, что в некоторых случаях нежелательно.

Электронное реле контроля напряжения

Современные электронные реле напряжения основаны на использовании микроконтроллеров, операционных усилителей и датчиков напряжения, что значительно повышает точность и скорость срабатывания. В отличие от электромеханического аналога, электронное реле практически не имеет движущихся частей, что увеличивает ресурс работы и снижает шум при срабатывании.

1. Датчик напряжения преобразует аналоговый сигнал в контролируемое значение.
2. Микроконтроллер сравнивает его с заданным диапазоном – например, 200–250 В.
3. При выходе напряжения за пределы, микроконтроллер подает команду на электронный коммутационный элемент (например, твердотельное реле или релейный модуль), отключая нагрузку.

В практической эксплуатации электронные реле контроля напряжения часто оснащены дисплеями для отображения текущего значения, настройками гистерезиса и задержки срабатывания. Благодаря этому можно исключить ложные срабатывания при кратковременных колебаниях напряжения, что повышает надежность защиты.

При использовании электронных реле в распределительных щитах или системах автоматики наблюдается более точный контроль, который важен в условиях нестабильных электросетей. Например, защищая дорогостоящее оборудование с чувствительными блоками питания, избегают не только полной потери напряжения, но и коротких пиков, способных вызвать перегрев и выход из строя.

Алгоритмы срабатывания реле напряжения при отклонении сетевого напряжения от нормы

Алгоритмы срабатывания реле напряжения построены на двух ключевых параметрах – максимально допустимом и минимально допустимом напряжении. Когда сетевое напряжение выходит за установленные границы, реле инициирует разрыв цепи нагрузки. Однако, простой пороговый срабатывающий механизм без дополнительной логики вызвал бы частые ложные срабатывания из-за кратковременных колебаний, которые в современных сетях зустрічаются регулярно.

Принципы работы и типовые алгоритмы срабатывания

• Фиксированные пороги с задержкой по времени. Это самый распространённый и простой алгоритм. Реле напряжения фиксирует моменты, когда напряжение выходит за заданные пределы (например, ниже 190 В или выше 250 В), и запускает внутренний таймер. Если нарушение сохраняется более заданного периода (обычно 3-5 секунд), происходит отключение нагрузки. Такая задержка предотвращает ложные сработки от кратковременных скачков или провалов.
• Дифференцированный временной интервал. В современных моделях может применяться более сложный алгоритм, при котором время срабатывания зависит от величины отклонения. Чем сильнее отклонение, тем меньше задержка – при очень сильном провале (например, ниже 170 В) отключение происходит практически мгновенно, в то время как при небольшом превышении можно выдержать более длинную задержку. Это позволяет эффективнее защищать оборудование и одновременно минимизировать число перерывов.
• Анализ частоты и количества срабатываний. Некоторые реле контролируют повторяемость отклонений за определённый промежуток времени. Если срабатываний слишком много, устройство может перейти в аварийный режим или увеличить время задержки, чтобы не создавать чрезмерное число отключений нагрузки.

В реальной эксплуатации я сталкивался с ситуациями, когда стандартные задержки реле контроля напряжения не учитывали особенности сетевой инфраструктуры, например, длинные линии с большим отклонением при старте оборудования. В таких случаях важно корректировать настройки времени срабатывания и пороги, чтобы исключить преждевременное отключение при пусковых токах.

Например, при питании промышленного мотора напряжение может кратковременно опуститься ниже 180 В на 2 секунды во время запуска. Без учёта временной задержки и анализа динамики, реле напряжения отключало бы питание, что приводило к постоянным остановкам оборудования и простоям производства. Настройка задержки срабатывания на 5 секунд позволила системе пропустить кратковременные провалы и обеспечить бесперебойную работу.

Алгоритмы срабатывания реле напряжения, включающие уровень порогов и временные задержки, в совокупности обеспечивают максимальную надёжность и безопасную эксплуатацию. При проектировании систем защиты необходимо внимательно подбирать параметры под конкретные условия работы.

Роль реле контроля напряжения в защите бытовых и промышленных электрических систем

Реле контроля напряжения играет ключевую роль в обеспечении стабильной и безопасной работы электрических систем как в быту, так и на производстве. Оно позволяет выявлять и предотвращать ситуации с недопустимыми отклонениями напряжения, которые могут привести к повреждению оборудования и нарушению технологических процессов.

Использование реле напряжения повышает надежность электросистем, минимизирует риск аварий и снижает затраты на ремонт. Это устройство автоматически контролирует уровень напряжения и оперативно отключает нагрузку при опасных колебаниях, обеспечивая защиту техники и продлевая срок её службы.

Ключевые функции и преимущества реле контроля напряжения

• Защита от перенапряжения и пониженного напряжения – предотвращение выхода из строя электротехники.
• Автоматическое отключение и включение нагрузки – обеспечение безопасности и продолжительной работы оборудования.
• Снижение риска коротких замыканий и возгораний – снижение вероятности возникновения аварийных ситуаций.
• Повышение энергоэффективности – контроль параметров питания способствует оптимальному потреблению электроэнергии.
• Адаптация под разные типы нагрузок – универсальность применения в бытовых и промышленных системах.

Заключение

Реле контроля напряжения является незаменимым устройством для защиты электрических систем. Оно обеспечивает стабильность работы, предотвращает повреждения оборудования и способствует безопасности объектов, где используется электрическая энергия.
