Как рассчитывается общее сопротивление при параллельном соединении резисторов

Когда несколько сопротивлений соединены не последовательно, а с разных сторон источника, итоговое сопротивление системы получается совсем другим – обычно значительно меньше наименьшего из отдельных элементов. Такое необычное поведение возникает из-за того, как распределяется электрический ток между параллельными цепями, позволяя потоку дробиться и проходить параллельно через разные участки. Понимание этого механизма важно для тех, кто хочет грамотно собирать электрические цепи и оптимизировать работу техники. Для глубокого знакомства с этим вопросом и наглядных примеров советуем сразу посмотреть видео в самом начале статьи, а также взглянуть на него повторно в конце, где тема раскрыта более подробно и понятно.

Формула и математический подход к вычислению общего сопротивления при параллельном подключении резисторов

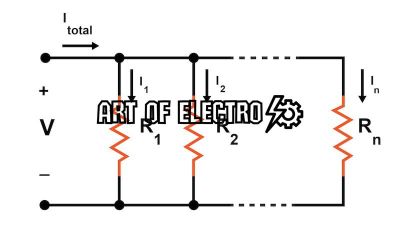

Для вычисления общего сопротивления при параллельном соединении ключевым моментом является то, что ток в цепи распадается на потоки через каждое сопротивление, а напряжение на всех резисторах одинаково. Из этого исходят основные математические подходы к решению задачи.

Математический принцип складывания параллельных сопротивлений

Общее сопротивление при параллельном подключении определить проще не прямым суммированием – наоборот, используется формула, основанная на обратных значениях сопротивлений. Если говорить проще, то чтобы узнать итоговое сопротивление, необходимо сложить обратные величины каждого резистора, после чего найти обратное значение полученного результата.

• Если в цепи два резистора с сопротивлениями 4 ома и 6 ом, их общее сопротивление будет меньше любого из них по отдельности.
• Вычисления в реальных условиях часто проводят именно таким образом – по сумме обратных сопротивлений, что позволяет быстро оценить параметры схемы.

Для наглядности: если подключить параллельно резисторы на 4, 6 и 12 ом, то общая величина сопротивления будет примерно 2 ома. Такое значительное снижение обусловлено тем, что параллельное соединение создает новые пути для тока, уменьшая нагрузку на каждый из компонентов.

В случаях, когда сопротивлений много, применяется обобщённая формула – сумма обратных сопротивлений. Это особенно удобно при проектировании сложных электрических схем с большим количеством параллельно подключенных элементов. Без понимания этой формулы сложно добиться эффективной работы устройства.

Практические советы: при проектировании лучше использовать калькуляторы или специализированные программы, которые позволяют быстро согласовать сопротивления. Также важен правильный подбор резисторов с учётом их мощности и точности. Игнорирование формулы параллельного соединения может привести к ошибкам в расчетах, перебоям в работе схем и даже повреждению компонентов.

Подход, основанный на работе с обратными значениями сопротивлений, надёжно подтверждён практическими измерениями и теоретическими расчетами, и является стандартом в электротехнике для вычисления общего сопротивления при параллельном подключении резисторов.

Влияние неоднородных и типовых резисторов на итоговое сопротивление в параллельной цепи

При проектировании и сборке электрических цепей часто приходится использовать резисторы разного типа и номинала в параллельном соединении. На практике, понимание того, как влияет неоднородность сопротивлений, имеет ключевое значение для точного расчета и стабильной работы цепи.

Параллельные резисторы характеризуются тем, что итоговое сопротивление всегда меньше самого маленького из используемых. Однако, когда в одной цепи оказываются как типовые резисторы с точно заданными характеристиками, так и резисторы с нестандартными или широким допуском, итоговое сопротивление становится менее предсказуемым, что напрямую влияет на параметры оборудования.

Особенности использования неоднородных резисторов в параллельной цепи

Если соединить в параллель резисторы с номиналами, скажем, 100 Ом, 220 Ом и 470 Ом, итоговое сопротивление будет существенно меньше минимального значения, в данном случае 100 Ом. Но стоит учесть, что резистор 470 Ом практически «влияет» на общую величину в меньшей степени, потому что его сопротивление значительно выше, и через него течет меньший ток. Это важно для расчетов и выбора защитных элементов.

Кроме номинала, на итоговое сопротивление влияет точность резисторов – допуск. Типовые резисторы с допуском ±1% обеспечивают более стабильный результат, чем резисторы с допуском ±10% или выше. На практике это значит, что итоговое сопротивление параллельной группы может иметь разброс, который необходимо учитывать при проектировании, особенно в ответственных цепях.

• Появление смещения параметров: Резисторы с широким допуском, например 5–10%, могут изменить расчетное сопротивление более чем на 10%, что может сказаться на работе схемы.
• Тепловой эффект и нагрев: Неоднородные резисторы могут иметь разную рассеиваемую мощность, и при суммировании в параллельной цепи более горячие элементы способны менять свое сопротивление под влиянием температуры.
• Долговременная стабильность: Типовые резисторы известных производителей с хорошей стабилизацией характеристик в течение эксплуатации демонстрируют меньшие изменения сопротивления, чем менее качественные аналоги.

Для иллюстрации приведем пример: в цепи соединены параллельно резисторы 150 Ом с допуском ±1% и 330 Ом с допуском ±10%. Хотя теоретически итоговое сопротивление будет около 100 Ом, фактическое значение может колебаться от 95 до 105 Ом в зависимости от фактических параметров каждого резистора, а также от их температурных режимов.

Если же все резисторы одинакового номинала и качества, итоговое сопротивление в параллельной цепи можно рассчитать более точно и уверенно. В противоположность этому, смешение типовых и нерегламентированных элементов при параллельном соединении усложняет задачу расчета и требует дополнительных измерений или применения расширенных методов контроля.

Практические применения параллельного соединения сопротивлений в бытовых и электронных схемах

Параллельное соединение сопротивлений широко используется для обеспечения надежности и удобства управления электрическими цепями в повседневной технике и электронных устройствах. Оно позволяет распределять ток таким образом, чтобы отдельные компоненты могли работать независимо друг от друга без влияния на общую работу системы.

Благодаря параллельному соединению достигается возможность снизить общее сопротивление цепи, что важно для эффективного потребления энергии и поддержания стабильной работы.

Ключевые практические применения:

• Освещение: параллельное подключение ламп обеспечивает равномерное распределение напряжения и независимое включение каждого светильника.
• Электронные устройства: параллельные резисторы применяются для точной настройки токов и разделения нагрузки на компоненты.
• Ремонт и настройка схем: позволит быстро заменить неисправное сопротивление без нарушения работы всей цепи.
• Энергосбережение: параллельное соединение оптимизирует поток тока, способствуя более рациональному использованию электроэнергии.
• Управление тепловыми режимами: распределение нагрузки между параллельными резисторами помогает избежать перегрева отдельных элементов.
• Безопасность: при отказе одного элемента электрическая цепь продолжает функционировать благодаря запасу, обеспеченному параллельным подключением.
