Как сделать 15 вольт и получить напряжение 15 В – пошаговое руководство

Если вам нужно стабильное напряжение около полутора десятков вольт для питания устройств или экспериментов, важно понять, какие способы и компоненты помогут это организовать надежно и безопасно. В статье рассмотрим проверенные методы получения такого показателя, расскажем о подходящих источниках питания и деталях, на которые стоит обратить внимание при самостоятельной сборке или настройке. Чтобы разобраться во всех тонкостях лучше, рекомендуем вначале и в конце материала взглянуть на видео – там тема показана более наглядно и с примерами, которые помогут быстрее освоить необходимый навык.

Использование стабилизированных блоков питания для получения точного напряжения 15 вольт

Стабилизированные блоки питания обычно построены на базе линейных или импульсных стабилизаторов. Для напряжения 15 вольт чаще применяют импульсные блоки, так как они эффективнее и меньше греются при больших токах нагрузки. Тем не менее, линейные модели остаются популярными там, где необходима особенно низкая пульсация и шумы.

Особенности выбора и использования стабилизированных блоков питания

При выборе стабилизированного блока питания под 15 вольт следует обращать внимание на несколько ключевых параметров:

• Ток нагрузки: блок питания должен обеспечивать необходимый ток с запасом не менее 20%. Например, если устройство потребляет 2 А, то рекомендуется брать блок на 2,5–3 А.
• Точность выходного напряжения: важно, чтобы отклонение напряжения было минимальным, обычно в пределах 1–2%. Это гарантирует стабильную работу подключенных схем, особенно если речь идет о цифровой аппаратуре, датчиках или аналоговых схемах.
• Защита: наличие короткозамковой защиты и термозащиты предотвратит повреждение блока питания и оборудования при неправильной эксплуатации.
• Пульсации и шумы: качественные стабилизаторы имеют низкий уровень выходных шумов, что критично для чувствительных аналоговых схем.

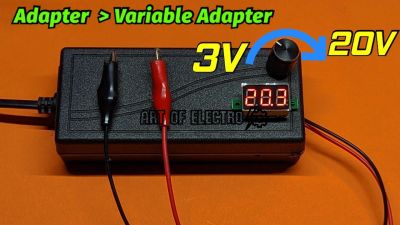

Практически во всех случаях применяют готовые модульные блоки питания с регулировкой напряжения. Например, можно взять импульсный блок с диапазоном 12–15 В и настроить выход ровно на 15 В с помощью встроенного потенциометра. Это удобно и исключает необходимость самостоятельного конструирования сложных стабилизаторов.

В моей практике часто использовались стабилизированные блоки питания с завершающим элементом на интегральных стабилизаторах серии LM317. Такие сборки позволяют получить точное 15-вольтовое напряжение при нагрузках до 1,5–2 ампер. Для больших токов выгоднее выбирать готовые промышленного исполнения импульсные блоки, которые отличаются компактностью и высоким КПД.

Примеры использования стабилизированных блоков питания на 15 В

1. Питание профессионального звукового оборудования. Чувствительная электроника требует ровного напряжения без скачков. Стабилизированный блок питания обеспечивает минимальные пульсации, что снижает уровень помех и шума в аудиосигнале.
2. Электроника для промышленной автоматики. Здесь стабильность 15 В критична для правильной работы датчиков и контроллеров. Импульсные стабилизаторы с защитой от короткого замыкания обеспечивают бесперебойное питание в сложных условиях эксплуатации.
3. Лабораторные измерительные приборы. Использование точного стабилизированного питания позволяет получить корректные и повторяемые результаты измерений, что невозможно при нестабильном напряжении.

Таким образом, применение стабилизированных блоков питания – это один из самых надежных и удобных способов получить ровное и стабильное напряжение 15 вольт. Такой подход обеспечивает долгосрочную стабильную работу вашего оборудования и предохраняет его от повреждений, вызванных перепадами напряжения или нестабильностью питания.

Регулировка выходного напряжения с помощью линейных и импульсных стабилизаторов до 15 вольт

Линейные стабилизаторы – простое и надёжное решение для получения ровно 15 вольт, особенно при небольших токах нагрузки и стабильном входном напряжении. Они обеспечивают минимальные пульсации и низкий уровень помех, что особенно ценно при питании чувствительной аналоговой техники. Однако они менее энергоэффективны и выделяют заметное тепло, если разница между входным и выходным напряжением велика.

Линейные стабилизаторы для 15 вольт

Классическим примером использования линейного стабилизатора является популярный интегральный регулятор напряжения с фиксированным выходом 15 В. Важно, чтобы входное напряжение стабилизатора было выше 15 вольт минимум на 2-3 вольта, учитывая падение напряжения внутри элемента. Если, например, подать на вход 18 вольт, то на выходе можно получить стабильные 15 вольт без серьёзных проблем.

В реальной практике часто используются регулируемые стабилизаторы серии LM317, позволяющие точно задать выходное напряжение при помощи подборки резисторов. Например, настроив делитель напряжения на 15 вольт, можно легко получить нужную стабилизацию с небольшими потерями. Но ключевым моментом остаётся тепловое рассеивание: при нагрузке в 1 ампер на входе 18 В и выходе 15 В, стабилизатор рассеивает около 3 Вт тепла, что требует установки радиатора нужного размера.

Линейные регуляторы отлично подходят для простых применений, где важен чистый и 'гладкий' выход без высокочастотных помех. Однако при больших токах или большом разбросе входного напряжения импульсные стабилизаторы оказываются более предпочтительны.

Импульсные стабилизаторы: эффективность и гибкость

Импульсные стабилизаторы (или DC-DC преобразователи) позволяют получить стабильные 15 вольт с гораздо более высокой эффективностью. Это достигается за счет принципа работы – переключения силового ключа и последующего фильтрования сигнала. Такие преобразователи минимизируют тепловые потери, что важно при нагрузках свыше нескольких ампер.

Для получения 15 вольт часто применяются понижающие (buck) или повышающие (boost) преобразователи, либо универсальные (buck-boost), если входное напряжение может быть как выше, так и ниже выходного. Например, если источник питания варьируется между 12 и 24 вольт, buck-boost преобразователь обеспечит стабилизацию ровно на 15 В.

На практике популярны готовые модули на базе микросхем серии MPPT или TPS, которые допускают регулировку выходного напряжения с помощью потенциометра. Это позволяет легко получить ровно 15 вольт без привлечения сложной схемотехники. Главное – обеспечить правильное охлаждение и защиту по току, чтобы преобразователь работал стабильно и безопасно.

Импульсные стабилизаторы генерируют высокочастотные помехи, поэтому при их использовании необходимо применять качественные элементы фильтрации – дроссели, конденсаторы низкого ESR, корпусные экраны и соответствующий монтаж. В противном случае возникают проблемы с радиопомехами и искажением сигналов в соседних цепях.

Практические рекомендации

• Выбор стабилизатора зависит от условий эксплуатации: линейные – для малых токов и чувствительной электроники, импульсные – для более мощных нагрузок и экономии энергии.
• Тепловое управление: для линейных стабилизаторов всегда рассчитывайте радиатор с запасом по тепловой мощности. Без охлаждения компоненты быстро выходят из строя.
• Фильтрация и экранирование при использовании импульсных стабилизаторов обязательны для снижения помех.
• Настройка выходного напряжения возможна с помощью внешних элементов – резисторов в линейных стабилизаторах и потенциометров в импульсных модулях.
• Тестирование и контроль выходного напряжения и температуры: это залог надёжной работы источника питания.

Схемы преобразователей напряжения для создания 15 вольт из нестандартных источников питания

Для получения стабильного напряжения 15 В из нестандартных или нестабильных источников широко применяются различные схемы преобразователей напряжения. Они позволяют эффективно повысить или понизить исходное напряжение, обеспечивая нужный уровень с необходимой точностью и надежностью.

Выбор конкретной схемы зависит от характеристик исходного источника, требуемой мощности и условий эксплуатации. Среди основных типов преобразователей выделяют простые линейные стабилизаторы, а также более сложные импульсные DC-DC конвертеры с повышающим, понижающим и инвертирующим режимами работы.

Основные типы схем и их особенности

• Линейные стабилизаторы – просты в применении, имеют низкий уровень шумов, но энергоэффективность ниже из-за тепловых потерь.
• Повышающие DC-DC преобразователи (boost) – позволяют поднять напряжение с более низкого уровня до 15 В, эффективно работают при ограниченном токе.
• Понижающие DC-DC преобразователи (buck) – подходят при более высоком исходном напряжении, обеспечивают хорошую эффективность.
• Буст-бак преобразователи – универсальны, позволяют стабилизировать напряжение близко к 15 В независимо от перепадов входного напряжения.

Критерии выбора преобразователя

1. Входное напряжение и диапозон его изменения – учитывается для правильного выбора типа преобразователя.
2. Требуемая мощность нагрузки – влияет на конструкцию и компоненты схемы.
3. Энергоэффективность и тепловыделение – важны для долговременной работы и компактности устройства.
4. Уровень помех и стабильность выходного напряжения – критичны для чувствительной электроники.
