Как сделать блок 24 вольта: инструкция по созданию блока питания на 24 В

Если вам нужен стабильный и мощный источник напряжения с уровнем 24 вольта, этот материал поможет разобраться, как собрать такой блок самостоятельно, используя доступные компоненты и простые методы. Мы уделим внимание ключевым моментам выбора деталей, особенностям монтажа и проверке работоспособности устройства. Чтобы почувствовать все нюансы и увидеть процесс наглядно, рекомендую в начале и в конце статьи просмотреть прилагаемые видео – там тема раскрыта намного глубже и в более понятной форме.

Как сделать блок питания на 24 Вольта: пошаговое руководство

В первую очередь нужно определить параметры нагрузки: потребляемый ток и тип подключения. Зачастую для промышленного оборудования или проектов с электродвигателями требуется блок питания с мощностью от 50 до 200 Вт. Это учитывается при выборе трансформатора, выпрямителя и систем стабилизации.

Шаг 1. Подбор трансформатора и выпрямителя

Для решения задачи 'как сделать блок 24 вольта' трансформатор подбирается с выходным переменным напряжением немного выше 24 В, поскольку после выпрямления и сглаживания напряжение обычно падает. Оптимальным вариантом будет трансформатор с выходом около 18 В переменного тока, который после выпрямления даст примерно 24 В постоянного.

Важный совет: выбирайте трансформатор с запасом по току примерно 20-30 % от максимального потребления вашей нагрузки. Это обеспечит надежность и предотвратит перегрев. После трансформатора устанавливается диодный мост – ключевой элемент для преобразования переменного напряжения в постоянное. Используйте диоды с достаточным запасом по току, например, с маркировкой не ниже 1N5408 для токов до 3 A и выше.

Шаг 2. Фильтрация и сглаживание напряжения

• Конденсаторы высокой ёмкости. После выпрямителя напряжение еще содержит пульсации. Для их уменьшения применяют электролитические конденсаторы с емкостью от 4700 мкФ и выше.
• Типичное значение напряжения конденсаторов. Оно должно превышать расчетное выходное напряжение блока питания, например, не менее 35 В для 24 В линий.
• Практический совет. Важно качественно распаять и разместить конденсаторы как можно ближе к диодному мосту во избежание помех и потерь.

Шаг 3. Стабилизация выхода

Постоянное напряжение после фильтра еще может колебаться, особенно при изменении нагрузки. Чтобы получить стабильные 24 В, необходим регулирующий элемент. Здесь есть несколько вариантов:

1. Линейные стабилизаторы напряжения. Например, популярные модели серии LM7815, LM7824 позволяют получить стабильное выходное напряжение, но имеют существенные потери мощности на тепло. Подойдёт, если ток нагрузки невысокий.
2. Импульсные стабилизаторы (DC-DC преобразователи). Более эффективные и компактные решения для токов от нескольких ампер. Они требуют аккуратного монтажа и дополнительных элементов, но значительно повышают КПД блока питания.

В практических условиях, если задача сделать питание 24 вольта для оборудования с потреблением до 5 А, можно использовать мощный линейный стабилизатор с радиатором. Для более мощных или энергоэффективных решений предпочтителен импульсный регулятор.

Шаг 4. Монтаж и проверка работоспособности

После сборки всех компонентов следует тщательно проверить соединения на предмет надежности и отсутствия коротких замыканий. Особое внимание уделите правильной полярности диодов и конденсаторов. Затем производится тестирование блока питания под нагрузкой.

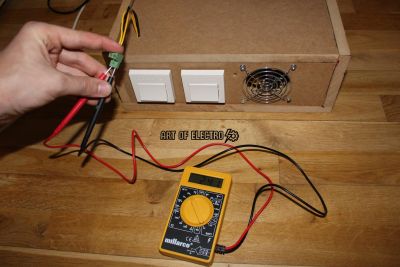

Для практического примера, если разработан блок на 24 В с максимальным током 3 А, нагрузка может быть смоделирована резистором соответствующей мощности. Во время работы следует измерять напряжение на выходе и следить за температурой элементов. Если стабилизатор сильно греется, рекомендуется увеличить площадь радиатора или перейти на импульсный стабилизатор.

Выбор компонентов и параметров для самостоятельной сборки блока питания 24 В

Для блоков питания с напряжением 24 В часто используют трансформаторы с выходным напряжением чуть выше 24 В по переменному току – например, 18-20 В переменного напряжения после выпрямления и фильтрации напряжение вырастает до 24 В постоянного. Такая практика обусловлена падениями напряжения на диодном мосте и стабилизирующих элементах. Выпрямительный модуль или диодный мост подбирается с запасом по напряжению и току, чтобы избежать теплового перегрева и обеспечить надёжность.

Основные компоненты и их параметры

• Трансформатор: выбирается с номинальным напряжением ~18-20 В переменного тока с током, превышающим максимальную нагрузку минимум на 20-30%. Если требуется 24 В при 3 А нагрузки, лучше использовать трансформатор на 4 А.
• Выпрямитель: диодный мост или отдельные диоды с обратным напряжением не менее 50 В и максимальным током с запасом 25-30%. Для 3 А нагрузки подойдет мост на 4-5 А.
• Фильтрующий конденсатор: электролитический конденсатор с напряжением не ниже 35 В и емкостью, обеспечивающей минимальные пульсации (обычно от 2200 мкФ и выше на каждый ампер нагрузки).
• Стабилизатор напряжения: для 24 В чаще всего используется специальный модуль или интегральные регуляторы с напряжением стабилизации 24 В и запасом по току. В случае больших токов применяют импульсные стабилизаторы (DC-DC преобразователи), которые отличаются КПД и меньшим нагревом.

Особое внимание уделяется тепловому расчету и охлаждению активных элементов. При сборке блока питания на 24 В важен монтаж радиаторов на диодный мост и стабилизатор, чтобы избежать перегрева и деградации компонентов. Не стоит экономить на контактах и проводах: сечение должно соответствовать максимальному току нагрузки. Более тонкие провода способны привести как к избыточному нагреву, так и падению напряжения.

В качестве примера: если планируется собрать блок питания на 24 В и 5 А, необходимо подобрать трансформатор с напряжением около 18-20 В переменного тока и током от 6 А, диодный мост на 8 А и фильтрующий конденсатор минимум 10 000 мкФ 35 В. Стабилизатор напряжения лучше использовать импульсный на 24 В и 5-6 А, с хорошим радиатором или даже активным охлаждением.

Особенности проектирования стабилизации напряжения в 24-вольтовом блоке питания

Проектирование стабилизации напряжения в 24-вольтовом блоке питания требует глубокого понимания особенностей нагрузки и характера источника питания. Важно учесть, что стабильность выходного напряжения напрямую влияет на работу подключенных устройств, особенно если речь идет о чувствительной электронике или промышленном оборудовании.

В практическом опыте работы с блоками питания на 24 вольта часто сталкиваюсь с задачей минимизировать пульсации и обеспечить защиту от перегрузок. Именно правильный выбор стабилизирующей схемы определяет надежность и долговечность всей системы.

Ключевые аспекты стабилизации 24 В

• Тип стабилизатора: Для 24 В чаще всего применяют линейные или импульсные стабилизаторы. Линейные схемы проще в реализации и обеспечивают низкий уровень шумов, но имеют сравнительно высокий теплопотеря, особенно при больших токах. Импульсные стабилизаторы более эффективны по КПД и способны обеспечить стабильное напряжение при широком диапазоне входных уровней.
• Диапазон входного напряжения: При проектировании блока питания важно учесть не только номинальное напряжение входа, но и его возможные колебания. Например, при использовании 24 В стабилизатора на базе импульсного преобразователя целесообразно предусмотреть входные напряжения в диапазоне 28–36 В для компенсации скачков и провалов питающей сети.
• Стабильность выходного напряжения: На практике стабилизированные 24 В должны поддерживаться в пределах ±1–2%, чтобы гарантировать корректную работу оборудования. Достижение этой точности требует качественного фильтра и продуманной схемы обратной связи в стабилизаторе.
• Рассеиваемая мощность и тепловыделение: В 24-вольтовых блоках с линейной стабилизацией при больших токах необходимо предусмотреть эффективное охлаждение – радиаторы, термодатчики, иногда даже вентиляторы. При токах до 3–5 ампер тепловыделение становится уже критичным.
• Защита и безопасность: Особое внимание уделяется защите от короткого замыкания и перегрузок по току. В 24-вольтовых блоках питания часто реализуют автоматическое отключение с последующим рестартом или ограничением тока (current limiting). Это защищает стабилизатор и подключенное оборудование.

Практические рекомендации

1. Использование DC-DC преобразователей с широким входным диапазоном и высокой эффективностью позволит сократить тепловые потери и обеспечить стабильное питание 24 В без дополнительных охлаждающих средств.
2. Применение качественных конденсаторов на выходе стабилизатора значительно уменьшит пульсации и шумы. Современные электролитические и танталовые конденсаторы с большими номиналами емкости на напряжение не менее 35–40 В подходят наиболее оптимально.
3. Обеспечение обратной связи высокочувствительным элементом, например, оптопарой или дифференциальным усилителем, поможет гарантировать стабильность напряжения даже при динамических изменениях нагрузки.
4. Проверка блока питания под реальной нагрузкой (например, имитацией потребления в 5–10 ампер) выявит узкие места в стабилизации и позволит уточнить конструкции радиаторов и схем защиты.

Технические аспекты обеспечения безопасности и защиты электросети при создании блока 24 Вольта

В ходе рассмотрения темы мы выделили несколько важных моментов, на которые стоит обратить внимание прежде всего. Во-первых, необходима правильная подборка компонентов, способных выдерживать заданное напряжение и ток. Во-вторых, нужно обязательно внедрять защитные механизмы: предохранители, автоматические выключатели, а также предусматривать качественную изоляцию и заземление.

• Выбор надежных компонентов – трансформатор, выпрямитель, стабилизатор напряжения должны соответствовать параметрам нагрузки и не работать на пределе.
• Защита от перегрузок и коротких замыканий – предохранители и автоматические выключатели спасут оборудование и сеть при скачках тока.
• Изоляция и заземление – снижает риск поражения электрическим током и защищает схему от внешних помех.
• Контроль температуры – обязательно предусмотреть охлаждение, чтобы избежать перегрева компонентов.
• Качественное соединение и монтаж – плохие контакты могут вызвать искрение и выход из строя.

Практические рекомендации

1. Используйте предохранители с номиналом чуть выше рабочей нагрузки – это обеспечит надежную защиту без ложных срабатываний.
2. Комплектуйте блок питания с возможностью контроля параметров (вольтметры, амперметры), чтобы вовремя заметить проблемы.
3. Всегда проверяйте заземление и изоляцию кабелей, особенно если блок будет работать в условиях повышенной влажности или пыли.
4. Держите в запасе комплект запасных предохранителей и инструмент для быстрой замены и ремонта.
5. Тестируйте блок сначала на минимальной нагрузке, постепенно увеличивая ее, чтобы убедиться в стабильной работе.

Знания в области безопасности и защиты электросети не только помогают избежать аварий и повреждений, но и обеспечивают долговечность и устойчивость всего оборудования. В будущем эти навыки пригодятся при создании других блоков питания и более сложных электрических систем – ведь безопасность всегда остается приоритетом.

Так что приступайте к созданию блока 24 В с уверенностью и ответственностью! Правильный подход обязательно принесет отличный результат и поможет вам расти в мире электроники.
