Как сделать и собрать регулятор напряжения своими руками

В этом материале подробно расскажем, как правильно соорудить прибор, позволяющий контролировать и варьировать уровень выходного напряжения в электрической цепи. Пошаговое объяснение облегчит понимание конструкции и принципа работы такого устройства, а также поможет избежать распространённых ошибок при сборке. Чтобы полностью освоить тему и увидеть наглядные примеры, советуем обязательно просмотреть видео в начале и в конце статьи – там раскрыты нюансы, которые помогут сделать всё быстро и качественно.

Принцип работы и классификация типов регуляторов напряжения для самостоятельной сборки

В основе работы любого регулятора напряжения лежит задача поддержания постоянного уровня электрического напряжения на нагрузке. Это достигается путем изменения параметров электрической цепи, например сопротивления или ширины импульса, чтобы компенсировать входные перепады. Реализовать этот процесс можно несколькими способами, которые различаются по способу регулирования и используемым компонентам.

Классификация регуляторов напряжения для самостоятельной сборки

• Линейные регуляторы напряжения – наиболее простые устройства, часто используемые новичками для самостоятельной сборки. Такие регуляторы работают за счёт последовательного элемента (транзистор или интегральный стабилизатор), который понижает напряжение до нужного значения, рассеивая лишнюю энергию в виде тепла. Этот тип отличается простотой схемы, низким уровнем шума и стабильностью выходного напряжения. Однако он не экономичен при больших перепадах входного напряжения, поскольку энергия активно теряется внутри самого устройства. Примером линейного регулятора является популярный интегральный стабилизатор серии LM78xx.
• Импульсные регуляторы напряжения (DC-DC преобразователи) – более сложные, но и более эффективные устройства. Принцип их работы основан на быстром переключении ключевого элемента (транзистора) с заданной частотой, благодаря чему можно преобразовывать напряжение с высокой эффективностью. Это снижает тепловые потери и позволяет регулировать как понижающее, так и повышающее напряжение. Для самостоятельной сборки данный тип регуляторов требует понимания работы генераторов импульсов и навыков работы с индуктивными элементами, такими как дроссели. Примером может служить понижающий преобразователь на базе контроллера типа XL4015 или MT3608.
• Регуляторы на основе тиристоров и симисторов – чаще встречаются в устройствах подающей части сети переменного тока. Такие регуляторы управляют углом включения полупроводниковых переключателей, что позволяет регулировать среднее значение выходного напряжения. В домашних условиях их часто применяют для регулировки мощности нагревательных элементов или освещения. При самостоятельной сборке важно соблюдать меры безопасности и использовать защитные цепи, поскольку работа с сетевым напряжением требует аккуратности и точности.

Рассмотрим на примерах практическую значимость выбора типа регулятора. Если требуется собрать простой стабилизатор 12 В постоянного тока для питания светодиодной ленты или Arduino, оптимальным выбором станет линейный стабилизатор. Он обеспечит ровный выход без помех и быстро соберется из минимального количества компонентов. При предъявлении высоких требований к КПД и необходимости работать с переменным входным напряжением, лучше использовать импульсный регулятор, который требует более сложной схемы и навыков паяния.

Важно учитывать также параметры нагрузки и желаемую точность стабилизации. Например, для питания чувствительных радиокомплектов предпочтительнее низкошумящая линейная схема, где перекосы сигнала сведены к минимуму. А для мощных устройств, например, насосов или вентиляторов, целесообразно применять тиристорные регуляторы, позволяющие эффективно управлять мощностью при низких затратах.

Выбор и расчет необходимых электронных компонентов для преобразователя напряжения

Для начала важно определить основные параметры – входное и выходное напряжение, максимальный ток нагрузки, а также условия работы, например, температура и наличие шумов. Эти данные формируют основу для подбора транзисторов, диодов, резисторов и конденсаторов, которые играют критическую роль в регулировании напряжения.

Транзисторы и интегральные стабилизаторы

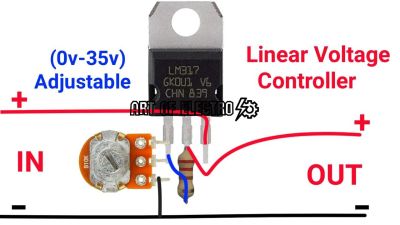

Если в регуляторе используется линейный стабилизатор, например, популярный LM317 или аналогичные, необходимо проверить максимально допустимый ток и рассчитать тепловыделение. Важен выбор корпуса с соответствующим тепловым сопротивлением, а также наличие теплосъёмных элементов. Для стабилизаторов на основе MOSFET стоит ориентироваться на низкое сопротивление канала в открытом состоянии (Rds(on)) – чем меньше, тем лучше, чтобы избежать лишних потерь при регулировке.

• Пример: Для нагрузки до 1 А выгодно использовать MOSFET с Rds(on) менее 50 мОм и тепловым сопротивлением корпуса не выше 50 °C/Вт.
• В случае необходимости переключения большого тока (более 5 А) – выбирать транзисторы с запасом по допустимому току не менее 25-30%.

Диоды и элементы защиты

В импульсных преобразователях диоды-шоттки обеспечивают эффективный возврат тока и уменьшают потери. Выбирая диод, обращайте внимание на его максимальный обратный ток и время восстановления, чтобы не допустить искажений и снижения КПД.

Для защиты схемы от импульсных перенапряжений полезно предусмотреть варисторы и стабилитроны с напряжением срабатывания чуть выше номинального выходного. Это помогает увеличить надежность и предотвратить поломку компонентов при кратковременных скачках напряжения.

Резисторы и параметры обратной связи

Резисторы формируют делитель напряжения, который задаёт выходное значение в регуляторах с обратной связью. Чтобы обеспечить стабильность, лучше использовать высокоточные резисторы с допуском не более 1%. Они значительно уменьшают дрейф выходного напряжения с температурой и временем.

• Проектируя делитель, выбирайте номиналы так, чтобы ток через резисторы был не менее нескольких миллиампер – это уменьшит влияние шумов и помех.
• Избегайте слишком малых номиналов, которые увеличивают тепловые потери и повышают нагрузку на источник питания.

Конденсаторы и фильтрация

Для обеспечения стабильной работы регулятора напряжения необходима фильтрация пульсаций и шумов на входе и выходе преобразователя. Здесь используйте электролитические конденсаторы с достаточной ёмкостью, обычно от 10 до 100 микрофарад, в сочетании с керамическими конденсаторами малого номинала для эффективного подавления высокочастотных помех.

Практический совет: рядом с ножками интегрального стабилизатора устанавливайте керамические конденсаторы емкостью от 0,1 до 1 мкФ – это значительно снижает риск генерации самовозбуждения и повышает стабильность работы.

Таблица выбора компонентов по ключевым параметрам

Пошаговая инструкция сборки и тестирования линейного и импульсного регулятора напряжения

Создание регулятора напряжения требует четкого понимания принципов работы и правильного выбора компонентов. Линейный регулятор обеспечивает стабильное напряжение с минимальными помехами, но при этом выделяет тепло. Импульсный регулятор более эффективен и подходит для высокомощных устройств, однако требует аккуратной настройки и фильтрации сигналов.

Правильная сборка и тестирование – залог надежной работы устройства. Следует внимательно проверять каждое подключение и проводить измерения на всех этапах, чтобы избежать ошибок и повреждений.

Основные шаги сборки и тестирования

1. Подготовка компонентов: выбрать необходимые детали (транзисторы, микросхемы, стабилизаторы, конденсаторы, резисторы).
2. Монтаж схемы: собрать плату согласно схеме, тщательно выпаять и проверить пайку.
3. Проверка входного напряжения: убедиться, что источник питания соответствует требованиям регулятора.
4. Тестирование без нагрузки: измерить выходное напряжение и убедиться в его стабильности и отсутствии рывков.
5. Тестирование под нагрузкой: подключить нагрузку и проверить работу регулятора на всех режимах.
6. Диагностика проблем: при необходимости проверить температуру компонентов и наличие помех, скорректировать схему.

Ключевые особенности линейного регулятора

• Простота и стабильность работы
• Выделение тепла и необходимость теплоотвода
• Низкий уровень помех

Ключевые особенности импульсного регулятора

• Высокая эффективность и меньший нагрев
• Сложность настройки и необходимость фильтрации
• Возможность работы с широким диапазоном входных напряжений

Регулярное тестирование и аккуратная сборка обеспечивают надежность и долговечность регуляторов напряжения.
