Если у вас есть электродвигатель на 12 В и хочется заставить его крутиться в обе стороны, то это совсем несложно, хотя и требует понимания нюансов подключения. Переключение направления вращения двигателя осуществляется за счёт изменения полярности питания, но важно учесть правильный выбор деталей и схему подключения, чтобы всё работало без лишних проблем. Чтобы не запутаться и лучше разобраться с тем, как именно всё устроено и выглядит на практике, советую заглянуть в видеоматериалы, которые мы подготовили – они есть в начале и конце статьи. Там подробно и с наглядностью показан весь процесс, так что после просмотра будет куда проще приступить к делу.

Как сделать реверс на 12 вольт: особенности управления электрическими двигателями

Электродвигатели на 12 вольт, как правило, это постоянного тока (DC), но встречаются и другие типы. В зависимости от конструкции изменяется подход к реверсу. Однако ключевой принцип – изменение полярности питания обмоток – остается неизменным.

Основные методы реверса на электродвигателе 12 вольт

Самый простой и распространённый способ сделать реверс на 12-вольтовом двигателе постоянного тока – это поменять полярность подачи напряжения. Если применить напряжение в прямом направлении, вал будет вращаться, например, по часовой стрелке. При смене полярности вращение изменится на противоположное.

Для реализации этой задачи используется один из следующих практических вариантов:

  • Переключатель реверса – механический переключатель с четырьмя контактами (DPDT), который вручную меняет полярность питания обмоток двигателя.

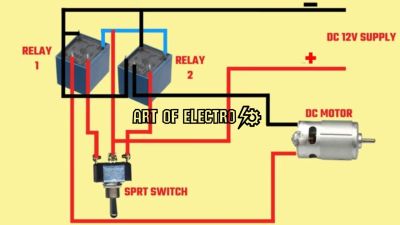

  • Электронные схемы с использованием реле – позволяют автоматически менять направление, используя электромагнитные реле, переключающие обмотки на противоположную полярность.
  • Полумостовые драйвера или H-мосты – электронные модули с транзисторами, обеспечивающие быструю и точную смену направления через управляющие сигналы.

Для наглядности рассмотрим схему реверса с помощью кнопочного переключателя DPDT. Она проста, требует минимум деталей и вполне подходит для большинства задач с двигателем на 12 вольт.

Пример реверса двигателя 12 В через переключатель DPDT

Подключение по такой схеме подразумевает, что к клеммам двигателя подаются два провода. На переключателе переключаются контакты, так что при одном положении питание подаётся в одной полярности, а при другом – в противоположной. Это даёт обратное направление вращения. Важно использовать переключатель, рассчитанный на ток двигателя – обычно в диапазоне от 5 до 10 ампер для распространённых моделей.

  1. Выведите из переключателя два провода, меняющие местами '+' и '–' при переключении.
  2. Подайте получившиеся сигналы на обмотки мотора.

Такой способ не потребует дополнительных компонентов и позволяет надежно управлять реверсом при 12 вольтах.

Особенности управления реверсом в зависимости от типа двигателя

Если речь идет о коллекторном моторе постоянного тока, менять полярность питания – вполне достаточное решение. Однако для бесщеточных двигателей (BLDC) схема управления более сложная и требует контроллера с правильной коммутацией обмоток.

На практике, для коллекторного электродвигателя 12 вольт важны следующие моменты:

  • Убедитесь, что провода и переключатель выдерживают пиковый ток двигателя.
  • При частом реверсе возможен быстрый износ щеток и коллектора, поэтому для интенсивного использования предпочтительнее электронные драйверы.
  • Резкое изменение направления вращения при нагрузке вызывает большой пусковой ток, что стоит учитывать при выборе источника питания и защите цепи.

В устройствах с постоянным питанием 12 В часто используют защитные диоды на реле, чтобы предотвратить повреждение при индуктивных бросках тока. Это важный практический совет, проверенный многократно.

Принцип работы реверса на постоянном токе 12 В и схемы коммутации

Реверс на двигателе 12 вольт основывается на изменении направления тока в обмотках электродвигателя постоянного тока, что в конечном итоге меняет направление вращения ротора. Это ключевой принцип, применяемый для управления многими маломощными приводами, где необходима двунаправленная работа, например, в моделях, автоматике или небольших транспортных средствах.

Суть реверса – переключение полярности питания мотора. При постоянном напряжении 12 В, чтобы сделать реверс на электродвигателе 12 вольт, достаточно инвертировать подачу питания на его обмотки. На практике это реализуется с помощью специальных схем коммутации, которые обеспечивают безопасное и надежное переключение направления тока, не вызывая коротких замыканий.

Основные схемы коммутации для реверса

Самый распространённый способ создания реверса – использование H-образной схемы коммутации. Она позволяет изменять направление тока через двигатель, меняя полярность на клеммах мотора без механического переключателя. Обычно схема состоит из четырёх ключевых элементов – транзисторов или реле, организованных в виде буквы «Н».

  • В исходном положении питание подаётся по одной диагонали – двигатель крутится в одном направлении.
  • При переключении ключей активируется другая диагональ – направление вращения меняется на противоположное.

Например, для 12-вольтового мотора с рабочим током около 5-10 А можно использовать силовые MOSFET транзисторы или автомобильные реле на 12 В с соответствующим токовым запасом. Управление этими ключами осуществляется микроконтроллером или кнопками с логической схемой для предотвращения коротких замыканий.

Другой вариант – применение реверс-реле с двумя фазами переключения, которые меняют полярность, подаваемую на двигатель. Это более простое, но механическое решение, часто используемое в бытовой технике и простых автоматах.

Пример практической реализации H-моста на 12 В

  1. Исходная точка – подключение источника питания 12 В к двум диагоналям H-образной схемы.
  2. Включение верхнего левого и нижнего правого транзисторов позволяет току идти в одном направлении.
  3. Переключение на нижний левый и верхний правый транзисторы изменяет направление тока.
  4. При этом всегда важно исключать одновременное включение обеих сторон по вертикали, чтобы избежать короткого замыкания.

На практике я рекомендую установить защитные диоды для гашения обратных токов, которые образуются при переключении нагрузки с индуктивным характером – это продлит срок службы компонентов и повысит надежность работы реверса на электродвигателе 12 вольт.

Особенности настройки реверса на электродвигателях 12 В с щеточным возбуждением

Электродвигатели 12 вольт с щеточным возбуждением традиционно используются в различных приложениях, где требуется простое и надежное управление направлением вращения. Организация реверса на таком двигателе несколько отличается от настроек на бесщеточных моделях, поскольку именно конструкция коллектора и щеток определяет особенности коммутации и направление магнитного поля.

Для правильного реверса необходимо учитывать, что изменение направления вращения щеточного электродвигателя достигается путем смены полярности питания хотя бы одной из обмоток: якорной или обмотки возбуждения. В типичных 12-вольтовых схемах чаще всего меняется полярность питания якоря, что более удобно и практично.

Практические рекомендации по настройке реверса

Для реализации реверса на 12-вольтовом щеточном двигателе применяются следующие методы:

  • Переключение полярности питания якоря. Этот способ основан на использовании двухполярного коммутатора или реле с двойным контактом. При смене направления подачи напряжения на щетки меняется направление тока в якоре, что и приводит к реверсу двигателя.
  • Переключение питания обмотки возбуждения. Менее распространенный способ, который требует специальных схем контроля и плавного переключения, чтобы избежать искрения на щетках.

На практике при работе с электродвигателями 12 вольт реверс реализуется чаще всего через модуль управления с реверсом, построенный на силовых транзисторах или реле. Например, H-мост – одна из самых надежных схем для этого. Она позволяет менять подачу напряжения на обмотки, обеспечивая быстрый и безопасный реверс без дополнительных усилий.

Важно понимать, что при реверсе щеточного двигателя необходимо принимать во внимание механические особенности привода. Быстрый переход с прямого хода на реверс без предварительной остановки может привести к повышенному износу щеток и коллектора, а также к значительному пусковому току. В практических системах управления часто добавляют задержку на отключение двигателя перед переключением направления, что продлевает срок службы деталей.

Параметр Рекомендуемое значение
Напряжение питания 12 В постоянного тока
Ток двигателя при реверсе не более 1.5-кратного номинального
Время паузы при смене направления 0.5 – 1 секунда

При сборке и настройке реверса всегда проверяйте надежность контактов и качество пайки, поскольку вибрации и токи переключения могут привести к перегреву или ослаблению соединений.

Если вы планируете использовать электродвигатель 12 вольт с реверсом в автономной системе, учитывайте требования к питанию и защиту от перегрузок. Рекомендуется использовать предохранители и защиту от обратного подключения, так как неправильное переключение полярности без защиты может повредить как сам двигатель, так и управляющую электронику.

Итоги: использование реверсивных реле и микросхем для управления реверсом двигателя 12 В

Ключевые моменты в организации реверса – это использование двух переключающих контактов (например, в реле), которые меняют полярность питания двигателя. Микросхемы же упрощают жизнь, предлагая готовые интегрированные решения, где управление сводится к подаче логических сигналов. Такие подходы позволяют сделать схему компактнее и снижают риск ошибок в монтаже.

Практические рекомендации

  • Обязательно продумывайте защиту: установка диодов для устранения обратных напряжений спасёт вашу электронику от повреждений.
  • Выбирайте реле и микросхемы по параметрам двигателя: убедитесь, что они подходят по рабочему току и напряжению 12 В.
  • Соблюдайте правильную логику переключения, чтобы избежать коротких замыканий и перегрузок.
  • Тестируйте схему сначала на холостую или с нагрузкой, при этом контролируйте температуру и работу всех компонентов.

Знания по организации реверса на 12 В – очень универсальны. Они пригодятся не только для простых моделей и самодельных проектов, но и в более серьезных устройствах, требующих надежности и быстрого управления. Поняв основы, вы сможете создавать умные и удобные механизмы с минимальными затратами времени и сил.

Всё, что кажется сложным на первый взгляд, становится понятным, стоит только начать экспериментировать и учиться на практике. Так что не бойтесь пробовать – управление реверсом 12-вольтового двигателя теперь под вашим контролем!
