Как сделать зарядку 12 вольт: зарядное устройство для аккумулятора своими руками

Если вы хотите самостоятельно собрать устройство для восстановления энергии в аккумуляторах, работающих на напряжении около 12 вольт, то эта статья – именно то, что нужно. Здесь подробно разберём, какие компоненты понадобятся, как правильно соединить элементы и что учитывать, чтобы зарядный прибор работал эффективно и безопасно. Чтобы лучше понять все этапы – с первого взгляда и до практического исполнения – советую в начале и в конце статьи посмотреть пару наглядных видео, в них раскрывается суть гораздо глубже и проще.

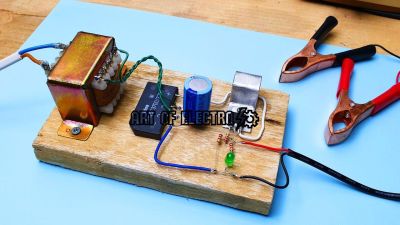

Как сделать зарядное устройство 12 вольт для аккумулятора своими руками

Самодельное зарядное устройство 12 вольт будет работать эффективно, если соблюдать несколько основных правил. Необходимо обеспечить стабильное напряжение и ограничить ток зарядки, ведь аккумуляторы не любят резких скачков и перезарядок. Рассмотрим, как сделать зарядное 12 вольт пошагово.

Что нужно для сборки зарядного устройства 12 вольт

• Трансформатор, понижающий напряжение с сети до примерно 15 вольт переменного тока.
• Выпрямительный мост, который преобразует переменный ток в постоянный.
• Фильтрующий конденсатор, сглаживающий пульсации напряжения.
• Резистор или стабилизатор тока для ограничения величины тока заряда.
• Контрольная схема

Порядок сборки зарядного 12 вольт

1. Подключите трансформатор к сети. Его задача – понизить напряжение до уровня, подходящего для зарядки аккумулятора 12 вольт.
2. От выхода трансформатора подключите выпрямительный мост – он преобразует переменный ток в постоянный.
3. Подключите фильтрующий конденсатор, чтобы сгладить пульсации на выходе и сделать ток максимально ровным.
4. В цепь питания поставьте резистор или регулируемый стабилизатор тока для ограничения максимального значения заряда. Это поможет избежать перегрева аккумулятора.
5. Проверьте напряжение на выходе: оно должно быть чуть выше 12 вольт, но не слишком высокое, чтобы не повредить аккумулятор.
6. Подключите аккумулятор к выходу зарядного устройства, соблюдая полярность – зарядка пойдет только при правильном подключении.

Если вы хотите сделать зарядное устройство 12 вольт, которое будет более умным и надежным, можно добавить схему с контролем напряжения и автоматическим отключением. Но для базовой зарядки описанного набора компонентов вполне достаточно.

Таким образом, делая зарядное устройство для аккумулятора 12 вольт своими руками, вы получаете простой, но действенный прибор. Главное – всегда контролировать процесс заряда и не оставлять устройство без присмотра на длительное время.

Выбор и расчет параметров трансформатора и выпрямительного блока для зарядного 12 В

Для начала нужно понимать, что трансформатор понижает напряжение из сети до нужного уровня, с которого будет сниматься ток для зарядки, а выпрямительный блок преобразует переменный ток в постоянный, подходящий для аккумулятора. При выборе трансформатора ориентируйтесь на то, чтобы вторичная обмотка имела напряжение немного выше 12 В, примерно 14–16 вольт, поскольку после выпрямления и фильтрации напряжение будет немного падать. Такой запас нужен для нормальной работы зарядного устройства и полноценной зарядки.

Основные параметры трансформатора

• Выходное напряжение. Как уже сказано, вторичное напряжение должно быть выше 12 В, обычно выбирают около 14–16 В. Это позволяет компенсировать падение напряжения на выпрямительном блоке и цепях зарядки.
• Номинальный ток. Трансформатор должен обеспечивать ток больше, чем ток зарядки аккумулятора. Если, к примеру, планируется зарядка током 2 ампера, лучше взять трансформатор на 2,5–3 А, чтобы не перегружать устройство и не греть его.
• Мощность трансформатора рассчитывается исходя из максимального тока и напряжения, и выбирается с запасом, чтобы обеспечить долгую и надежную работу.

Выпрямительный блок – сердце зарядного

Выпрямитель предназначен для превращения переменного тока, полученного с трансформатора, в постоянный. Для зарядки 12-вольтового аккумулятора оптимально использовать диодный мост – он обеспечивает устойчивое выпрямление и минимальные потери. Важно внимательно выбирать диоды по максимально допустимому обратному напряжению и токам.

• Максимальный прямой ток диодов должен быть немного выше, чем максимальный зарядный ток, чтобы исключить перегрузки.
• Обратное напряжение – диоды должны выдерживать напряжение, которое значительно превышает пиковое напряжение трансформатора, чтобы избежать пробоя.
• Наличие радиаторов для охлаждения диодов особенно важно при больших токах заряда – это продлит срок службы компонентов.

После выпрямления переменное напряжение всё еще может иметь пульсации, которые нежелательны при зарядке аккумулятора. Поэтому в схему добавляют фильтр – обычно это конденсатор большой ёмкости. Он сглаживает выпрямленное напряжение, делая его более «чистым» и подходящим для зарядки.

Итого, при решении, как сделать зарядное 12 вольт устройство, трансформатор и выпрямительный блок выбирают не просто по номиналу, а с учётом запаса по напряжению и току, надёжности и качества компонентов. Такой подход позволит создать эффективное, безопасное и долговечное зарядное устройство для 12-вольтовых аккумуляторов.

Схемы стабилизации напряжения и тока в самодельном зарядном устройстве 12 вольт

Когда речь заходит о том, как сделать зарядное устройство 12 вольт своими руками, важнейшей задачей становится обеспечение стабильного напряжения и тока. Ведь именно от этого зависит правильная и безопасная зарядка аккумулятора. Без стабильности в параметрах зарядки можно либо недозарядить аккумулятор, либо сильно его повредить.

Чтобы самодельная зарядка для аккумулятора 12 вольт работала эффективно, необходимо использовать схемы стабилизации, которые контролируют подаваемое на батарею напряжение и ограничивают ток. Иначе говоря, задача – не только выдать нужные 12 вольт, но и удерживать этот уровень даже при колебаниях входного питания или изменении нагрузки.

Основные способы стабилизации напряжения и тока

• Линейные стабилизаторы. Это простые и проверенные элементы, которые работают по принципу рассеивания лишней энергии. В самодельных зарядках 12 вольт часто используются интегральные стабилизаторы, например, на основе популярных микросхем с фиксированным выходным напряжением. Они обеспечивают достаточно ровное напряжение, но при большей мощности сильно греются и требуют радиатора.
• Регуляторы напряжения на транзисторах. Более гибкий вариант, когда используется простой транзисторный ключ с элементами обратной связи. Такой вариант легко собрать самому и настроить под конкретный аккумулятор, регулируя одновременно и ток зарядки. Здесь также важна защита от перегрева и короткого замыкания.
• Импульсные стабилизаторы. Для зарядных устройств 12 вольт это более современное решение. Импульсные преобразователи отлично стабилизируют напряжение с меньшими потерями мощности и меньшими габаритами. Однако их схема сложнее, понадобится больше компонентов и навыков сборки.

Регулировка тока зарядки

Стабилизация тока не менее важна, чем стабилизация напряжения. Поскольку аккумуляторы разных типов и в разном состоянии требуют разный ток зарядки, схема должна учитывать этот параметр. В самодельных зарядных устройствах часто реализуют плавное ограничение тока с помощью резисторов большой мощности или специального источника тока на транзисторах.

Простейший способ – поставить последовательно с аккумулятором резистор и контролировать падение на нём напряжения. Если оно превысит установленное значение, ток снизится автоматически. Более продвинутые схемы имеют обратную связь по току – датчик тока (шунт) следит за параметрами и регулирует работу стабилизатора.

Комбинация стабилизации напряжения и тока

Оптимальным решением для самодельного зарядного устройства 12 вольт является использование схемы с двойной стабилизацией: сначала выравнивается напряжение, а внутри схемы стоит ограничитель тока. В итоге аккумулятор получает ровную и безопасную зарядку на протяжении всего времени.

Итоги по безопасности и защите аккумулятора при самостоятельном изготовлении зарядного устройства 12 В

Ключевые моменты и практические рекомендации

• Используйте качественные компоненты. Вместо дешевых деталей лучше взять проверенные элементы – это снизит риск поломок и сбоев.
• Обязательно контролируйте выходное напряжение. Зарядное устройство должно выдавать не более рекомендуемых 14–14.5 В (в зависимости от типа аккумулятора), чтобы избежать перезарядки.
• Ограничивайте ток зарядки. Лучше заряжать аккуратно, с малым током, чтобы аккумулятор не перегревался и прослужил дольше.
• Добавьте защиту от переполюсовки и короткого замыкания. Предохранители, диоды и реле – ваш верный щит.
• Не забывайте про контроль температуры. Некоторые зарядные устройства оснащают термодатчиками, чтобы отключаться при перегреве аккумулятора или самого ЗУ.
• Проверяйте состояние аккумулятора перед зарядкой. Старые или поврежденные батареи требуют особого подхода и не всегда могут быть заряжены самостоятельно.

В итоге, такая подготовка и внимание к деталям помогают не просто сделать рабочее зарядное устройство, а создать действительно надёжное и безопасное решение, которое прослужит долго и защитит ваш аккумулятор. Эти знания пригодятся не только сейчас, но и в будущем, если решите заниматься ремонтом или обслуживанием техники самостоятельно.

Всё не так страшно, как кажется, если подходить к делу с умом и не торопиться. Сделать своё зарядное устройство – вполне реальная задача, которая принесёт не только пользу, но и удовольствие от освоения новых навыков. Так что смело экспериментируйте, но не забывайте про безопасность – и всё обязательно получится!
