Как сложить сопротивления: последовательное и параллельное соединение сопротивлений

Понимание того, как объединять сопротивления при разных способах подключения, является ключевым моментом для работы с электроникой и электрическими цепями. В зависимости от того, как элементы соединены – один за другим или параллельно друг другу – общее сопротивление ведёт себя по-разному, и это влияет на протекание тока в цепи. В этой статье мы подробно разберём, каким образом можно определить суммарное сопротивление, когда детали идут последовательно, и как меняются параметры при параллельном соединении. Чтобы разобраться ещё лучше, советуем перед чтением и после него посмотреть видео с подробным объяснением и наглядными примерами – это позволит закрепить полученные знания и увидеть практическое применение теории.

Как сложить сопротивление: последовательное и параллельное соединение сопротивлений

Последовательное и параллельное соединение сопротивлений – это два фундаментальных способа объединения резисторов, и именно на знании их особенностей строится правильный расчёт величины общего сопротивления в цепи.

Последовательное соединение сопротивлений

При последовательном соединении резисторов их сопротивления складываются напрямую. Это значит, что общий ток в цепи проходит последовательно через все элементы, а напряжение на каждом резисторе распределяется в зависимости от его сопротивления.

Например, у вас есть три резистора с сопротивлениями 100, 220 и 330 Ом, соединённые последовательно. Чтобы определить общее сопротивление, достаточно сложить эти значения: 100 + 220 + 330. В итоге получите 650 Ом. Такая связь часто используется, когда необходимо повысить общее сопротивление цепи или ограничить ток определённого участка схемы.

При работе с последовательным соединением важно помнить одно практическое наблюдение: если один из резисторов в цепи выходит из строя (например, пробивается или обрывается), то вся цепь перестаёт работать. Это связано с тем, что ток просто не сможет протекать дальше по цепи.

Параллельное соединение сопротивлений

На практике это означает, что общее сопротивление параллельно соединённых резисторов всегда меньше, чем самое маленькое сопротивление в группе. Если взять три резистора с теми же значениями 100, 220 и 330 Ом, и подключить их параллельно, то общее сопротивление будет меньше 100 Ом.

Почему это так происходит? Параллельное соединение создаёт несколько путей для тока, что снижает 'сопротивление прохода'. Такое распределение часто используется для уменьшения общего сопротивления или обеспечения резервного пути для пропуска тока. Кроме того, при параллельном соединении выход из строя одного резистора не ведёт к полной потере работоспособности цепи – остальные элементы продолжают выполнять свою функцию.

Практические примеры и советы

• Используйте последовательное соединение, когда нужно получить конкретное сопротивление, которое отсутствует в вашем наборе резисторов, например, если вам необходима величина около 470 Ом, а в наличии есть только 220 и 270 Ом.
• Параллельное соединение удобно при расчетах нагрузки на блок питания или при распределении тока между разными элементами цепи.
• Обязательно измеряйте общее сопротивление мультиметром после сборки цепи – на практике номиналы резисторов могут немного отличаться от заявленных, что влияет на точность расчётов.
• При параллельном соединении с большим числом резисторов будьте аккуратны: общее сопротивление может стать очень малым, что приводит к увеличению тока и потенциальному перегреву элементов.

Знание особенностей сложения сопротивлений в различных соединениях – ключевой навык для инженера, работающего с электрическими цепями. Это помогает не только правильно рассчитать параметры, но и выбрать надёжные решения при разработке и ремонте оборудования.

Теоретические основы сложения сопротивлений при последовательном соединении

Важно понимать, что при последовательном соединении ключевым параметром является именно увеличение суммарного сопротивления. Если, к примеру, в состав цепи входят три резистора с сопротивлениями 100, 220 и 330 Ом соответственно, то общее сопротивление будет равно сумме этих величин: то есть 650 Ом. Это фундаментальное правило позволяет практическим специалистам быстро рассчитывать параметры и максимально эффективно проектировать цепи.

Основные принципы и особенности последовательного соединения сопротивлений

Ток в последовательной цепи сохраняет свою величину на всех участках. Благодаря этому можно точно прогнозировать нагрузку и распределение напряжений между отдельными резисторами. Напряжение на всей цепи равно сумме напряжений на каждом резисторе. При проектировании электронных устройств важно учитывать, что при последовательном соединении к одному из резисторов можно применить дополнительные требования, например, ограничение тока или деление напряжения до нужного уровня.

• Увеличение общего сопротивления: каждое последовательно подключённое сопротивление добавляет своё значение к сумме. Это удобно для реализации конкретных рабочих параметров без необходимости искать резисторы с нестандартными номиналами.
• Рассеивание мощности: каждое сопротивление рассеивает часть мощности, зависящей от тока и самого сопротивления. При проектировании важно учитывать мощность каждого резистора, чтобы избежать перегрева и повреждений.
• Равномерная нагрузка: последовательное соединение создает равный ток в каждом элементе, что особенно важно для точных подстроек и измерительных схем.

Для быстрого понимания рассмотрим пример: если требуется получить суммарное сопротивление около 1 кОм, но таких резисторов в наличии нет, можно соединить последовательно резисторы по 470 Ом и 560 Ом. Итоговое сопротивление будет примерно 1030 Ом – значение достаточно близкое к требуемому, а конструкция при этом проста и надёжна.

Если у нас есть два резистора, соединённых параллельно, с известными сопротивлениями, например, 100 Ом и 200 Ом, то эквивалентное сопротивление можно понять как такой резистор, через который при том же напряжении протекает суммарный ток из двух параллельных резисторов. Для определения этого сопротивления необходимо сложить обратные значения каждого резистора, а затем полученное значение обратить обратно.

Такой подход отражает физический смысл: поскольку напряжение на каждом резисторе одинаковое, общая сила тока в цепи равна сумме токов через все параллельно соединённые резисторы. Формула эквивалентного сопротивления обеспечивает точный расчёт, который позволяет прогнозировать поведение электрической цепи без необходимости постоянно измерять параметры каждого элемента.

На практике это означает, что если мы параллельно соединяем два резистора – 100 Ом и 200 Ом, – эквивалентное сопротивление будет не 300 Ом, а заметно меньше. Точный результат будет около 67 Ом, что иллюстрирует снижение общего сопротивления при параллельном подключении. Такой расчёт полезен, например, при настройке делителей напряжения, балансировке нагрузок и проектировании источников питания.

Важно отметить, что при подключении более двух резисторов алгоритм остаётся тем же. Суммируются обратные значения каждого сопротивления, что показывает универсальность и удобство формулы для сложных электрических схем, где одновременно используются десятки и сотни элементов.

• Суммарное сопротивление при параллельном соединении всегда меньше наименьшего сопротивления в цепи.
• Понимание физического смысла формулы помогает эффективнее диагностировать неисправности и оптимизировать цепи.
• Применение формулы в расчётах обеспечивает точное соответствие параметров схемы заданным техническим требованиям.

Практические примеры расчёта сопротивления в цепях с комбинированным соединением резисторов

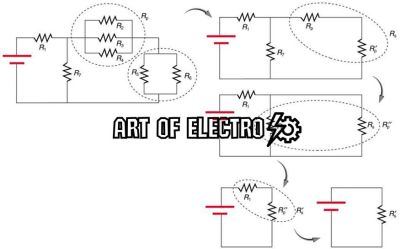

Комбинированное соединение резисторов включает в себя объединение последовательных и параллельных участков цепи. Для правильного расчёта общего сопротивления важно последовательно упростить цепь, разбивая её на более простые элементы и постепенно переходя от них к общему результату.

Важной практической задачей является определение итогового сопротивления без сложных формул, используя пошаговый анализ отдельных блоков. Это позволяет быстро и точно оценить параметры цепи в реальных схемах.

Ключевые моменты при расчёте комбинированного соединения резисторов

• Разделение цепи на параллельные и последовательные группы для упрощения анализа.
• Последовательное соединение подразумевает простое сложение сопротивлений в ряду.
• Параллельное соединение снижает общее сопротивление, так как ток распределяется между ветвями.
• Пошаговое упрощение цепи – ключ к точному вычислению общего сопротивления.
• Практические примеры помогают закрепить понимание и избежать ошибок при расчетах сложных схем.

Рекомендации для успешного расчёта

1. Определить и выделить все последовательные и параллельные участки.
2. Вычислить сопротивления таких участков отдельно.
3. Постепенно объединить полученные результаты для нахождения общего сопротивления.
4. Проверить итоговые вычисления, используя альтернативные методы или проверки.
