Как строить диаграмму напряжения и тока: построение векторной диаграммы напряжений и токов

Понимание того, как изображать соотношение между напряжением и током на графике, а также правильное нанесение фазовых векторов, играет ключевую роль при анализе электрических цепей. В этой статье разберем алгоритм построения таких диаграмм, которые помогают наглядно увидеть взаимное смещение фаз и амплитуды сигналов. Особенно важно научиться грамотно читать и строить векторные модели, чтобы точно оценивать процессы в цепях. Для более глубокого погружения советую в начале и в конце прочтения взглянуть на сопровождающие видео – там материал раскрыт наглядно и с примерами, которые помогут закрепить полученные знания.

Как строить диаграмму напряжения и тока, включая векторные диаграммы

Векторные диаграммы напряжений и токов не просто визуальный инструмент. Это практически незаменимый метод для инжиниринга при проектировании и настройке электроустановок, особенно в системах переменного тока. Они позволяют быстро оценить качество работы оборудования, определить наличие сдвигов фаз и потерь энергии.

Основные этапы построения диаграммы напряжения и тока

Начать стоит с того, что значения напряжения и тока всегда рассматриваются как величины с амплитудой и фазой. Для построения диаграммы необходимо получить амплитудные значения – например, 230 В (вольт) для напряжения и 10 А (ампер) для тока – и фазовый угол, который может быть измерен с помощью фазометра или определён расчетным путем.

Первым шагом обычно является выбор масштаба. Например, 1 см на бумаге соответствует 50 В для напряжения и 1 см – 2 А для тока. Это позволяет легко сравнивать величины на одной диаграмме. После чего на координатной плоскости отмечают вектор напряжения, направленный вдоль положительного направления оси абсцисс.

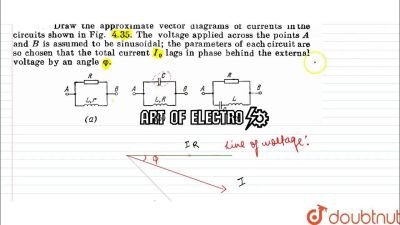

Далее строится вектор тока. Его угол по отношению к вектору напряжения зависит от нагрузки. При активной нагрузке угол сдвига между током и напряжением близок к нулю. С индуктивной нагрузкой ток отстает по фазе, а при емкостной – опережает. Например, если ток отстает на 30°, то вектор тока будет отклонен от вектора напряжения на этот угол.

• Нарисуйте вектор напряжения вдоль горизонтальной оси (обычно это ось X).
• Постройте вектор тока, отклоненный от оси X на соответствующий фазовый угол.
• Отметьте амплитуду тока пропорционально выбранному масштабу.

Особенно важно при этом внимательно подходить к измерению или расчёту фазового угла, поскольку ошибка в пару градусов может привести к неправильной интерпретации диаграммы. В практике приходится сталкиваться с тем, что при измерении в сложных цепях с емкостными и индуктивными элементами одновременно, углы могут быть комбинированными – здесь важно учитывать результирующий сдвиг.

Создание векторных диаграмм напряжения и тока: практический пример

Рассмотрим пример. Допустим, на входе трансформатора с фазным напряжением 220 В измерен ток 5 А, с сдвигом фазы тока на 45° относительно напряжения. Чтобы построить векторную диаграмму:

1. В масштабе 1 см = 50 В строим вектор напряжения длиной 4.4 см (220 В / 50 В).
2. В масштабе 1 см = 1 А строим вектор тока длиной 5 см.
3. Вектор тока отклоняем от вектора напряжения на 45°, соблюдая направление – обычно отстающий ток – против часовой стрелки.

В итоге получаем диаграмму, где легко визуально оценить и амплитуды, и фазовые углы. Если требуется, к вектору можно добавить проекции на оси X и Y для построения эквивалентных схем или расчета мощности.

Для более сложных систем с несколькими фазами (например, трехфазные цепи) векторные диаграммы строятся с учетом взаимного сдвига фаз между линиями – обычно по 120°. В этом случае к уже построенным векторным диаграммам добавляются соответствующие векторы для других фаз.

Теоретические основы построения амплитудных диаграмм напряжения и тока в цепях переменного тока

Практический опыт показывает, что важнейшим элементом при построении векторных диаграмм напряжения и тока является правильное обозначение начальной точки отсчёта – обычно напряжение источника служит базовым вектором. Относительно него на диаграмме откладываются имеющиеся сдвиги токов, учитывая их фазовую разницу, что позволяет получить точную картину процессов, протекающих в цепи.

Амплитудные значения и фазовые соотношения

Для построения амплитудной диаграммы сначала необходимо определить действующие значения напряжения и тока, а затем преобразовать их в амплитудные (максимальные) значения. Например, напряжение с действующим значением 230 В будет иметь амплитуду приблизительно 325 В, что соответствует максимальному отклонению синусоиды. Аналогично и с током.

Затем важно измерить фазовый угол между напряжением и током. В реальной цепи этот угол часто определяется с помощью осциллографа или специализированных приборов, позволяющих зафиксировать временной сдвиг волн. Например, в цепи с индуктивной нагрузкой ток отстаёт от напряжения примерно на 30°, что необходимо точно отразить на диаграмме.

Пошаговый порядок построения векторной диаграммы напряжений и токов

1. Определение исходных данных: Измеряют амплитуды напряжения и тока, фиксируют фазовый угол между ними.
2. Построение базового вектора напряжения: На плоскости откладывается вектор напряжения, условно берущийся за 0°.
3. Построение вектора тока: На том же графике откладывается вектор тока под заданным фазовым углом относительно напряжения.
4. Проверка масштабов: Амплитуды векторов должны соответствовать измеренным значениям, важно соблюдать пропорции для корректного анализа.
5. Анализ полученной диаграммы: Определяются коэффициенты мощности, реактивные и активные составляющие, на основе которых принимаются технические решения.

Особенности построения диаграмм в сложных цепях

В многофазных системах и цепях с несколькими нагрузками векторная диаграмма становится сложнее из-за суммирования векторов напряжения и тока. Здесь приходится использовать дополнительные вычисления и учитывать направление и величину каждого фазного вектора. В практике часто приходится работать с цепями, где к активной нагрузке добавляются емкостные и индуктивные элементы, что вызывает сдвиг фаз, явно отражающийся в виде скошенных векторов на диаграмме.

Для упрощения восприятия часто применяется цветовая кодировка векторных диаграмм, что особенно помогает при технических проверках и наладке оборудования на объекте. Практика показывает, что визуализация процессов напряжения и тока в относительных масштабах значительно ускоряет поиск проблем и улучшает качество технической диагностики.

Методика построения векторных диаграмм напряжений на основе фазовых сдвигов и комплексных представлений

Чтобы правильно построить диаграмму напряжений, сначала необходимо определить базисный вектор, который обычно выбирается за вектор напряжения фазы A или общего питающего напряжения. Все остальные напряжения и токи строятся относительно этого базиса с учётом их фазовых сдвигов и амплитуд.

Пошаговая методика построения векторных диаграмм напряжений

1. Определение опорного вектора. Обычно вектор напряжения первой фазы (UA) берётся за горизонтально направленный вектор с углом 0°. Этот выбор упрощает построение и интерпретацию диаграммы.
2. Выделение фазового сдвига. Следующий шаг – определить фазовые углы других напряжений относительно базового. Для трехфазной системы напряжения обычно сдвинуты на 120° относительно друг друга. Например, напряжение фазы B будет иметь угол +120°, а фазы C – -120°, если система считается положительно направленной.
3. Построение амплитуд. На этом этапе на плоскости отложьте вектора соответствующей длины, пропорциональной действующим значениям напряжений. Для наглядности лучше использовать масштаб, например, 1 см = 100 В.
4. Учет комплексных представлений. Часто напряжения и токи представлены как комплексные величины, учитывающие амплитуду и фазу. При построении векторной диаграммы комплексное число переводится в полярный формат для определения длины (амплитуды) и угла (фазы).
5. Вычисление результирующих величин. При необходимости определяется суммарное напряжение или напряжение между точками с помощью векторного сложения. Такой подход позволяет учитывать фазовые сдвиги, которые невозможно отразить в обычной числовой форме.

Для практического примера рассмотрим трехфазную сеть с линейным напряжением 380 В и фазным напряжением 220 В. Если выбрать вектор напряжения фазы А, равный 220 В и направленный горизонтально вправо, то векторы фаз В и С будут отложены под углами +120° и -120° соответственно, с той же амплитудой 220 В. Если необходимо построить напряжение между фазами, например, между А и В, их векторы складываются с учётом направления и величины, что даст линейное напряжение около 380 В, как и ожидается.

В комплексной форме напряжение фазы можно представить как число с модулем 220 и аргументом 0°, а фазные напряжения В и С – с аргументами ±120°. Это облегчает последующие вычисления фазовых сдвигов при анализе систем с несимметричной нагрузкой или различными типами потребителей.

• Практический совет: всегда используйте удобный масштаб для сохранения пропорций и удобочитаемости диаграммы.
• Рекомендация: лучше всего строить диаграммы на миллиметровой бумаге или с помощью специальных программ для повышения точности.
• Не забывайте, что ошибки в определении фазовых углов приводят к неправильной оценке состояния цепи, поэтому проверка расчетов – обязательный этап.

Итоги по построению совместных векторных диаграмм напряжения и тока

Ключевые моменты и практические рекомендации

1. Начинайте с выбора базового вектора: Обычно это вектор напряжения, который принимают за опорный (обычно горизонтально вправо). Это упрощает остальные построения.
2. Определите характер нагрузки: Индуктивная, емкостная или активная нагрузка – в зависимости от этого будет сдвигаться вектор тока относительно напряжения.
3. Строьте векторы по известным величинам с масштабом: Амплитуды откладываются пропорционально, углы фазового сдвига – строго по шкале.
4. Проверяйте взаимное расположение векторов: Важно, чтобы направление и длина векторов отражали реальные физические процессы, иначе диаграмма станет бессмысленной.
5. Используйте диаграммы для визуального анализа: Это помогает быстро увидеть потери, сдвиг фаз и определить параметры цепи без многочасовых расчетов.

Полезно периодически тренироваться строить такие диаграммы от руки, чтобы развить навык и почувствовать логику работы электрических цепей. Такие знания пригодятся при проектировании, отладке и ремонте как бытовых, так и промышленных систем, ведь понимание фазового сдвига и взаимного влияния напряжения и тока – это фундамент электротехники.

В итоге можно смело сказать: освоение алгоритмов построения совместных векторных диаграмм – это не только вопрос теории, но и практическое умение, которое облегчает жизнь инженеру. Чем лучше вы в этом разбираетесь, тем увереннее двигаетесь в профессиональном развитии и тем интереснее становится работа с электрическими цепями. Вперёд к новым успехам!
