Как установить сопротивление на мультиметре в омах и правильно измерить ток

Если вам нужно узнать величину сопротивления электрической цепи или детали, важно правильно выбрать режим на измерительном приборе, который отвечает за определение этого параметра в омах. Подключение щупов, выбор нужного диапазона и корректное проведение замера – всё это ключевые шаги для получения точных данных без ошибок. Чтобы лучше разобраться во всех нюансах и не упустить важные моменты, рекомендуем перед прочтением статьи и после ознакомиться с полезными видеоматериалами – там процесс показан наглядно и с подробными объяснениями.

Как выставить сопротивление на мультиметре в омах и измерить сопротивление

Практический опыт показывает, что некорректная установка диапазона измерения приводит к ошибочным показаниям или отсутствию измерений. На большинстве современных мультиметров выбор режима измерения осуществляется поворотом переключателя в позицию с символом ?. В некоторых моделях доступен автоматический выбор диапазона – достаточно лишь подключить тестовые щупы к объекту измерений и дождаться стабилизации показаний.

Как настроить мультиметр для измерения сопротивления

• Выберите режим измерения сопротивления. Обычно это позиция с символом ? на переключателе. В аналоговых моделях придется выбрать диапазон вручную, исходя из предполагаемого сопротивления объекта (например, 200 Ом, 2 кОм, 20 кОм).
• Подключите тестовые щупы. Красный – к входу, обычно помеченному как V? или подобным, черный – к общему контакту COM.
• Проверьте исправность щупов и мультиметра. Короткое замыкание щупов должно показать значение близкое к нулю (< 1 Ом).

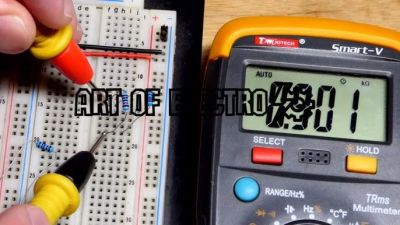

• Измерение сопротивления. Поднесите щупы к двум контактам исследуемого резистора или проводника. При необходимости убедитесь, что цепь обесточена и полностью отключена от других компонентов, чтобы избежать ошибок и повреждений прибора.

Например, при проверке резистора на 1 кОм следует выбрать соответствующий диапазон. Если мультиметр автоопределяет диапазон, достаточно подождать несколько секунд – на экране появится стабильное значение. При ручном выборе диапазона лучше начинать с большего значения (например, 20 кОм) и снижать до точного определения сопротивления.

Типичные ошибки и рекомендации при измерении сопротивления

1. Измерение в включенной цепи. Подключение мультиметра к цепи под напряжением повредит устройство. Всегда отключайте питание.
2. Неправильный выбор диапазона. Если сопротивление слишком велико для выбранного диапазона, прибор покажет перегрузку, иногда в виде надписи OL или превышения шкалы.
3. Контакт щупов. Не всегда опытные специалисты обращают внимание на качество контакта щупов с измеряемыми элементами. Плохой контакт ведет к плавающим или некорректным показаниям.
4. Влияние параллельных цепей. Резистор, подключённый параллельно другим элементам, даст неверные результаты. При необходимости распаяйте элемент из схемы.

Практика подтверждает, что правильный выбор диапазона и внимание к подготовке измеряемого объекта обеспечивают точные и надёжные измерения сопротивления. Например, измеряя сопротивление нагревательного элемента, отображаемая величина обычно составляет сотни Ом; при этой задаче полезно использовать диапазон до 2 кОм для лучшей точности.

Правильный выбор диапазона сопротивления на мультиметре для точных измерений

На практике многие пользователи сталкиваются с ситуацией, когда измеряемое сопротивление значительно меньше или больше выбранного диапазона. В таких случаях рекомендуется предварительно оценить предполагаемый уровень сопротивления, чтобы выставить мультиметр на максимально подходящий диапазон. При этом важно понимать, что автоматический режим измерения, который есть в современных мультиметрах, значительно упрощает задачу, но для классических или бюджетных моделей выбор диапазона остаётся обязательным.

Как правильно ориентироваться в выборе диапазона

Диапазон на мультиметре обозначается числами с единицами измерения – омами (?), килоомами (к?) или мегаомами (М?). Например, если вы измеряете сопротивление резистора с маркировкой 220 Ом, разумно выбрать диапазон 2000 Ом (2 кОм). Это позволит получить максимально точное значение, не выходя за пределы установленного диапазона.

Если выставить диапазон, к примеру, на 200 Ом, прибор скорее всего покажет перегрузку или некорректное значение, так как измеряемое сопротивление выше установленного предела. С другой стороны, установка слишком большого диапазона, например на 20 кОм, снизит точность показаний, поскольку прибор будет отображать значение с меньшим разрешением.

При измерении очень низких сопротивлений – десятки или сотни миллиом – стоит использовать специальные функции мультиметра, если они есть (например, режим измерения сопротивления шунтовых резисторов). Если такой функции нет, рекомендуется приближать контакты измерительных щупов как можно плотнее к измеряемому участку и выбирать минимальный диапазон в омах, чтобы увеличить точность.

Практические рекомендации

• Начинайте с максимального диапазона. Если вы не уверены в величине сопротивления, сначала установите мультиметр на самый большой диапазон (например, 20 МОм). После этого постепенно понижайте диапазон для повышения точности.
• Следите за индикатором перегрузки. Если на экране появляется символ, указывающий на перегрузку или ошибку измерения, сразу переключите на более высокий диапазон.
• Для компонентов с низким сопротивлением, таких как провода или контакты, лучше использовать мультиметр с поддержкой функции компенсации сопротивления щупов и выбирать самый маленький диапазон.
• При замерах на платах под напряжением сначала убедитесь, что цепь обесточена, иначе помехи и напряжение могут повлиять на корректность измерений или повредить прибор.

Используя эти рекомендации по выбору диапазона в омах, вы сможете добиться точных и надежных результатов при проверке компонентов и цепей, что особенно важно в практической работе с электроникой и электротехникой.

Подготовка цепи и инструмента для безопасного измерения сопротивления без воздействия тока

Важным этапом является отключение питания и разрыв цепи в тех местах, где планируется измерять сопротивление. Например, при ремонте бытового электроприбора или печатной платы сначала убедитесь, что устройство отключено от сети и конденсаторы разряжены. Затем снимите проводники или изолируйте участок, чтобы избежать параллельных токов, которые могут исказить показания мультиметра. Без правильной подготовки цепи измерение сопротивления будет недостоверным, а сам прибор – под угрозой повреждения.

Практические рекомендации по подготовке

1. Отключение питания и разрядка конденсаторов. Всегда убедитесь, что источник питания полностью выключен. В цепях с конденсаторами необходимо подождать несколько минут после отключения, чтобы они разрядились и не подавали напряжение на участки измерения.
2. Изоляция измеряемого компонента. Если возможно, выпаяйте резистор, катушку или другой элемент, сопротивление которого нужно измерить, из схемы. Это исключит влияние параллельных путей тока.
3. Использование корректного диапазона мультиметра. При настройке мультиметра на измерение сопротивления выставьте подходящий диапазон – например, 200 Ом, 2 кОм или 20 кОм, в зависимости от ожидаемого значения. Некоторые современные мультиметры автоматически подстраиваются, но лучше удостовериться вручную.
4. Проверка исправности щупов и контактов. Перед измерением проверьте целостность и чистоту контактов тестовых щупов. Коррозия или окисление могут вызвать искажение результата.

Пример из практики

Итоги анализа измерения сопротивления различных нагрузок и материалов

Измерение сопротивления требует учета особенностей типа нагрузки и материала, поскольку точность результата зависит от их физических характеристик. Правильный выбор режима мультиметра и соблюдение методики позволяют получить достоверные данные.

Основные сложности возникают при работе с нелинейными, переменными и полупроводниковыми нагрузками, а также материалами с высокой температурной зависимостью сопротивления.

Ключевые особенности измерения сопротивления

• Резисторы и пассивные нагрузки: легко измеряются благодаря стабильному сопротивлению.
• Нелинейные элементы: сопротивление меняется в зависимости от приложенного напряжения и тока, что требует использования специализированных методов.
• Полупроводники: чувствительны к напряжению измерения, и при прямом замере могут искажать значения.
• Высокоомные материалы: требуют высокой точности прибора и отсутствия паразитных токов.
• Температурное влияние: может существенно изменять сопротивление, особенно у металлов и сплавов.
• Контактное сопротивление: правильное подключение щупов минимизирует ошибки при измерении.

Учет этих факторов обеспечивает точные и надежные результаты при измерении сопротивления различных типов нагрузок и материалов.
