Как устроено сопротивление и как работает резистор: принцип действия сопротивления

Электрическое сопротивление – это одна из ключевых характеристик цепей, которая ограничивает поток электронов и помогает регулировать ток. Резисторы, в свою очередь, – это специально сконструированные компоненты, выполняющие функцию создания именно такого ограничения. Внутри резистора электроны сталкиваются с атомами материала, теряют часть энергии, и именно благодаря этому возникает эффект сопротивления. Чтобы глубже разобраться в механизмах, которые управляют этим процессом, а также увидеть реальные примеры и схемы, стоит обязательно заглянуть в видео, которое размещено в начале и в конце статьи: там раскрыты важные детали и нюансы, которые сложно передать только текстом.

Как устроено сопротивление и как работает резистор

Резистор – это пассивный электронный компонент, чья главная задача – обеспечивать заданное сопротивление в электрической цепи. Как технический специалист с опытом работы в области электроники, могу отметить, что резисторы бывают разных типов и конструкций, но принцип их работы во многом схож. Их внутреннее устройство и состав материала определяют стабильность и точность сопротивления в широком диапазоне температур и условий эксплуатации.

Принцип работы резистора и устройство сопротивления

В основе резистора лежит материал с определённым удельным сопротивлением – это может быть углерод, металлическая плёнка, проволока из никеля или специального сплава. Электроны, проходя через такую среду, сталкиваются с атомами, что вызывает их рассеивание и уменьшение скорости движения. В итоге мы наблюдаем падение напряжения, пропорциональное току, проходящему через резистор.

Например, в классическом проволочном резисторе сопротивление создаётся тонкой проволокой из никель-хромового сплава, намотанной на керамический сердечник. Такое конструктивное решение позволяет выдерживать большие рабочие токи и быстро рассеивает тепло, возникающее в процессе работы. На практике я часто сталкивался с применением именно проволочных резисторов в силовых цепях, где стабильность параметров и высокая мощность рассеивания играют ключевую роль.

В резисторах с металлической плёнкой сопротивление обеспечивается тончайшим слоем металла, нанесённым на керамическую трубку. Такой способ изготовления обеспечивает высокую точность номинала – часто с допуском менее 1%, а также хорошую стабильность параметров при повышенных температурах. Это особенно важно в измерительных приборах и прецизионной электронике.

• Стабильность сопротивления – зависит от материала и конструкции резистора.
• Термическое сопротивление – влияет на нагрев и изменение номинала при работе.
• Максимальная мощность – ограничивает ток, который резистор способен пропустить без повреждений.

Практически в любой электроцепи резистор выступает как ограничитель тока. Например, светодиодный индикатор обычно включает резистор с сопротивлением 330–470 Ом. Без него ток через диод был бы слишком большим, что привело к его быстрому выходу из строя. Таким образом, именно сопротивление резистора обеспечивает надежную работу всей схемы.

Физические основы электрического сопротивления в твердых телах

В твердых телах ток проводят преимущественно свободные электроны, которые перемещаются под воздействием электрического напряжения. Однако их движение не является свободным или беспрепятственным. В процессе движения электроны сталкиваются с атомами ионизированной решетки, а также с тепловыми флуктуациями и примесями. Эти столкновения и вызванные ими рассеяния препятствуют потоку электронов, что и проявляется в виде электрического сопротивления. Ниже мы подробно рассмотрим, как устроено сопротивление в материалах и что влияет на его величину.

Механизмы возникновения сопротивления

В металлах сопротивление формируется главным образом за счет рассеяния свободных электронов на вибрирующих атомах кристаллической решетки. При повышении температуры амплитуда колебаний решетки увеличивается, и вероятность столкновений возрастает. Это объясняет, почему сопротивление металлов растет с температурой. В типичных металлах удельное сопротивление при комнатной температуре находится в пределах от 10^-8 до 10^-6 Ом·м, что обеспечивает хорошую проводимость.

В полупроводниках ситуация иная. Их сопротивление значительно выше и зависит не только от температуры, но и от концентрации примесей, создающих свободные носители зарядов. В таких материалах сопротивление может менять порядки величин под воздействием внешних факторов, что и используется, например, в термисторах и фотосопротивлениях.

• Рассеяние на фононах. Основной вклад в сопротивление металлов дает взаимодействие электронов с фононами – квазичастицами, которые описывают тепловые колебания атомов кристалла.
• Рассеяния на дефектах. Даже незначительные примеси или структурные дефекты создают дополнительные центры рассеяния, увеличивая сопротивление.
• Роль электрон-электронного взаимодействия. При высоких плотностях тока электроны могут взаимодействовать между собой, что также влияет на сопротивление, хотя этот эффект проявляется в основном при экстремальных условиях.

Практический опыт показывает, что при изготовлении точных резисторов важно контролировать чистоту материала и однородность структуры. Бывали случаи, когда микроскопические включения и даже небольшая неоднородность в толщине слоя металлической плёнки вызывали значительные отклонения в сопротивлении, что критично для высокоточных схем.

Влияние температуры и структуры материала на сопротивление

Для понимания работы резисторов важно учитывать температурную зависимость сопротивления. В металлах, типичных для резистивных элементов, коэффициент температурного сопротивления положительный: с ростом температуры сопротивление увеличивается. Например, в меди сопротивление увеличивается примерно на 0,4% на каждый градус Цельсия при комнатной температуре. Это показывает, почему в широком спектре рабочих условий необходимо учитывать теплоотвод и температурную стабильность.

В полупроводниковых резисторах, наоборот, часто наблюдается отрицательный температурный коэффициент, что связано с активизацией дополнительных носителей заряда с повышением температуры. Такие свойства используются при создании терморезисторов для измерения температуры или защиты цепей от перегрева.

Структура материала также играет ключевую роль. Кристаллические материалы с упорядоченной решеткой имеют меньшие потери на рассеяние, чем аморфные или сильно дефектные. В тонкоплёночных резисторах, где толщина слоя может быть менее 1 микрона, даже микронеровности поверхности чувствительно влияют на итоговое сопротивление. Это требует высокой точности технологических процессов при производстве компонентов.

Конструкция и принцип функционирования резисторов в электрических цепях

Основой любой конструкции резистора служит материал с контролируемым электрическим сопротивлением. Это может быть углеродная плёнка, металлический сплав, проволока или слой из специального керамического состава. Именно параметры этого материала определяют, насколько эффективно резистор выполняет свою функцию в конкретной цепи.

Конструкция резисторов

Несмотря на разнообразие видов резисторов, принципиально их строение включает несколько ключевых элементов:

• Корпус – защищает чувствительный материал от внешних воздействий и обеспечивает механическую прочность. Чаще всего корпус изготавливается из керамики или специального пластика.
• Резистивный элемент – самый важный компонент, выполняющий функцию сопротивления. В проволочных резисторах это намотанная тонкая проволока из сплава с определённым сопротивлением, в пленочных – тонкий слой углерода или металла.
• Изоляция и защитные покрытия – служат для предотвращения повреждения резистивного элемента и исключения коротких замыканий в цепи.

К примеру, в проволочных резисторах сопротивление регулируется не только материалом, но и длиной и диаметром проволоки: длинная тонкая проволока даст больше сопротивления, а короткая и толстая – меньше. В пленочных резисторах – толщиной и составом пленки.

Принцип функционирования резисторов

Простыми словами, резистор ограничивает поток электронов в цепи. Когда электрический ток проходит через резистивный элемент, часть энергии превращается в тепло из-за внутренних сопротивлений материала – это и есть сущность работы сопротивления.

Например, в цепи с питанием 12 В и резистором с сопротивлением 100 Ом резистор будет уменьшать протекающий ток и соответственно влиять на работу других компонентов, предотвращая их повреждение чрезмерным током. Здесь важно понимать, что правильный подбор сопротивления напрямую влияет на эффективность и надёжность всей схемы.

Кроме того, при практическом использовании необходимо учитывать мощность рассеиваемую на резисторе. Этот параметр показывает, сколько тепла резистор может безопасно выделить. Например, типичный резистор на 0,25 Вт рассчитан на низкие нагрузки, а для мощных цепей применяются резисторы на 1 Вт и выше. Игнорирование этого может привести к перегреву и выходу элемента из строя.

Роль сопротивления в регулировании тока и распределении электроэнергии: итоги

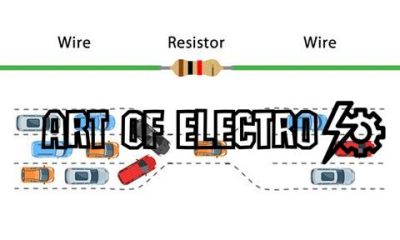

Важно понимать, что сопротивление работает как своеобразный «тормоз» для тока, создавая необходимое сопротивление его прохождению и помогая сохранять стабильность в цепи. Ток не «поймет», что ему нужно идти дальше – без сопротивления в цепи всё будет «бегать» слишком быстро, а это опасно и неэффективно.

• Сопротивление регулирует ток, делая работу электрических устройств плавной и безопасной.
• Резисторы защищают электронику от перегрузок, стабилизируя подачу электроэнергии.
• Разные материалы и размеры резисторов позволяют настроить сопротивление под конкретные задачи.
• Правильный подбор сопротивления улучшает срок службы техники и снижает риск аварий.

Практические рекомендации

1. При проектировании электрических схем всегда учитывайте необходимое сопротивление, чтобы избежать перегрева и нестабильности.
2. Используйте качественные резисторы с нужными характеристиками, чтобы обеспечить долговечность и надёжность.
3. Не пренебрегайте проверкой сопротивления в уже работающих устройствах – это поможет своевременно обнаружить проблемы.
4. Если не уверены в выборе, обращайтесь к специалистам или проверяйте документацию для точного подбора сильных элементов.

Эти простые знания помогут лучше разобраться в электронике, эффективно решать проблемы и создавать собственные проекты. Ведь понимание того, как сопротивление управляет потоком тока, – это фундамент для всех, кто хочет глубже погрузиться в мир электричества и технологий. Так что не бойтесь экспериментировать и применять эти принципы на практике – всё у вас обязательно получится!
