Как узнать напряжение и правильно смотреть показания напряжения

Понять, как правильно измерять электрическое напряжение – задача не такая уж сложная, если знать основные принципы и иметь под рукой подходящий прибор. С помощью мультиметра или специализированного тестера можно быстро получить точные показатели, но важно также понимать, как правильно подключать устройство и интерпретировать полученные данные. В этой статье вы найдете наглядное объяснение, пошаговые советы и практические рекомендации, которые помогут не запутаться в процессе. Для более глубокого погружения и наглядности советуем обязательно посмотреть видео в начале и под конец материала – там все показано детально и доступно.

Принципы работы мультиметра при измерении постоянного и переменного напряжения

Мультиметр при измерении постоянного (DC) и переменного (AC) напряжения использует разные внутренние механизмы, адаптированные под характер сигнала. Это важно учесть, чтобы правильно настроить прибор и интерпретировать результат, особенно если речь идет о технике с различными диапазонами и типами отображения данных.

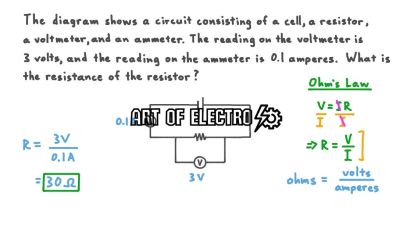

Измерение постоянного напряжения

Практически это означает, что если у вас есть источник питания с напряжением 12 В, мультиметр покажет значение близкое к этому, при условии правильного подключения щупов – красный к положительному полюсу, черный к отрицательному или земле. При этом важно помнить о полярности; если щупы перепутать, устройство может показать отрицательное значение или погрешности.

Измерение переменного напряжения

Переменное напряжение меняется со временем по синусоидальному или другому закону, что требует более сложной обработки сигнала внутри мультиметра. В режиме AC мультиметр сначала выпрямляет сигнал, затем усредняет его по определённому алгоритму, чтобы отобразить эффективное значение (RMS). Именно этот параметр обычно указывается на приборах и является наиболее полезным для оценки нагрузки и безопасности электроустановок.

Например, стандартная бытовая сеть с напряжением 220 В будет показана мультиметром как примерно 220 В эффективно, даже при том, что мгновенное напряжение может меняться от нуля до 310 В и обратно. Это позволяет понимать реальную энергию, которую получает или потребляет устройство.

Практические советы и особенности применения

• Выбор режима измерения: всегда внимательно выбирайте режим DC или AC перед началом измерений. Измерение переменного напряжения в режиме постоянного вызовет некорректные результаты и наоборот.
• Диапазон измерений: если мультиметр не автоматический, установите диапазон с запасом – например, для измерения 12 В задайте диапазон 20 В, чтобы не повредить прибор и получить точные данные.
• Полярность и подключение щупов: особенно важно при DC измерениях. Перепутанная полярность ведет к отрицательному значению на экране, что само по себе не ошибка, но должно быть осознано.
• Форма сигнала: если в цепи нестандартный переменный ток, например с импульсными искажения или нестабильной частотой, показания мультиметра могут быть менее точными.

Пример из практики:

При диагностике автомобильной электросети часто измеряется постоянное напряжение на аккумуляторе. При нормальном состоянии аккумулятора мультиметр показывает около 12.6 В в режиме покоя. При работе двигателя значение вырастает до 13.8–14.4 В за счет работы генератора – это сигнал о нормальной зарядке.

Для электросетей бытового назначения, измеряя переменное напряжение в розетке, прибор даст значение около 220 В. Если при этом наблюдаются значительные отклонения, это может указывать на проблемы с сетью, перегрузками или неисправность оборудования.

Использование осциллографа для визуализации и анализа формы электрического напряжения

Практический опыт показывает, что правильное подключение и настройка осциллографа – ключевые шаги для точного измерения напряжения. Например, при работе с синусоидальным сигналом 230 В переменного тока, осциллограф не только отобразит амплитуду, но и позволит увидеть возможные искажения, пульсации или кратковременные выбросы напряжения, которые нельзя заметить иначе.

Подключение и базовые настройки для измерения напряжения

Для начала необходимо правильно подключить зонды осциллографа к тестируемому узлу. Обычно используется закрытый щуп с разделением на землю и сигнал. Очень важно убедиться, что земля щупа соединена с общим проводом цепи, чтобы избежать ложных измерений и повреждения устройства.

После подключения стоит настроить шкалу вертикального усиления (вольт на деление) и горизонтальную развёртку (время на деление). Для переменного напряжения частотой 50 или 60 Гц выбирают типичные значения горизонтальной развёртки в районе 5-10 миллисекунд на деление. Это позволяет увидеть 1-2 периода сигнала на экране.

Анализ формы напряжения и выявление отклонений

Следующий важный момент – это интерпретация полученного изображения. Например, чистый синусоидальный сигнал будет иметь плавный, равномерный изгиб с максимальной амплитудой, соответствующей ожидаемому напряжению. Если же на экране осциллографа видны резкие пики или провалы, значит, в цепи присутствуют помехи или скачки напряжения.

Практический пример: при измерении напряжения питания промышленного оборудования осциллограф выявил регулярные импульсы высокой амплитуды, которые совпадали с работой реле. Такая визуализация позволила быстро обнаружить причины перебоев в работе и принять меры по фильтрации помех.

Использование функций осциллографа для расширенного анализа

Современные осциллографы оснащены множеством дополнительных опций, которые облегчают анализ напряжения:

• Автоматический замер амплитуды напряжения – устройство подсчитывает максимальное, минимальное и среднее значение за выбранный промежуток времени.
• Функция FFT – преобразование сигнала в частотную область позволяет обнаружить гармоники и высокочастотные шумы.
• Запись и сохранение сигналов – возможность сохранить осциллограмму для последующего анализа или документирования технического состояния.

Работая с осциллографом, можно также наблюдать переходные процессы в схемах, например, изменение напряжения при включении или выключении нагрузки. Это особенно полезно при тестировании источников питания и преобразователей.

Рекомендации и советы по работе с осциллографом

1. Всегда проверяйте исправность и правильность подключения щупов, чтобы избежать повреждения оборудования и неточных данных.
2. Подбирайте подходящий диапазон измерения, чтобы сигнал помещался на экране с достаточной детализацией.
3. Используйте функции синхронизации (триггера), чтобы стабилизировать отображение повторяющихся сигналов.
4. При измерении высоковольтных сигналов применяйте приборы с соответствующими делителями напряжения, чтобы защитить осциллограф и оператора.

В итоге, осциллограф – инструмент глубинного взгляда на напряжение. Он не просто показывает «число» в вольтах, а дает возможность увидеть, как это напряжение меняется, какие формы и аномалии присутствуют. Такой подход особенно важен при комплексной диагностике электрооборудования и высокоточных измерениях.

Безопасные методы измерения напряжения в бытовых электросетях и розетках: итоги и рекомендации

Мы рассмотрели, как правильно использовать мультиметры и индикаторные отвертки, как проверить напряжение в розетках и распределительных щитках, и почему важно заранее отключить питание перед началом работ. Эти базовые знания помогут избежать травм и повреждения оборудования.

• Перед измерением обязательно отключайте питание или убедитесь, что устройство поддерживает безопасный контакт с сетью.
• Используйте только исправные и сертифицированные приборы, например, мультиметры с подходящим диапазоном и защитой.
• Подключайте приборы правильно: измерение в розетке требует аккуратности, а в распределительном щитке – знаний схемы электропроводки.
• Не прикасайтесь к оголенным проводам и старайтесь работать в сухих условиях без металлических предметов под рукой.
• Индикаторные отвертки – удобный и быстрый метод для простого контроля наличия напряжения, но для более точных замеров лучше использовать мультиметр.

Практические рекомендации

1. Перед работой снимите украшения и часы, чтобы избежать случайных замыканий.
2. Всегда проверяйте мультиметр на известном источнике напряжения, чтобы убедиться, что он работает корректно.
3. Измеряйте напряжение строго в соответствии с инструкцией к прибору.
4. Если не уверены в своих навыках, обратитесь к специалисту – это всегда безопаснее.
5. Регулярно проверяйте состояние розеток и электропроводки, чтобы предотвратить аварийные ситуации.

Знания о правильном и безопасном измерении напряжения – это не просто умение, а навык, который поможет сохранить здоровье и защитить дом от непредвиденных проблем с электричеством. Чем увереннее мы чувствуем себя с инструментами, тем легче и безопаснее решать бытовые задачи.

В конечном итоге, электричество – наш верный помощник, если с ним обращаться аккуратно. Так что смело берите мультиметр в руки, действуйте вдумчиво, и пусть ваши эксперименты с напряжением всегда заканчиваются успехом и безопасностью!
