Как вычислить и определить внутреннее сопротивление: простые способы узнать внутреннее сопротивление

Понимание того, какое сопротивление имеется внутри источника питания или любого другого электронного компонента, играет ключевую роль в оценке его эффективности и безопасности работы. Внутреннее сопротивление влияет на стабильность напряжения и может стать причиной снижения производительности оборудования. В этой статье мы подробно разберём методы определения этого параметра, расскажем, как измерить его самостоятельно и на что стоит обратить внимание при анализе результата. Для более полного и наглядного освоения материала рекомендуем обязательно просмотреть видео, которое размещено в начале и в конце статьи – там всё изложено наглядно и с примерами, что значительно упростит понимание.

Теоретические основы внутреннего сопротивления электрохимических источников тока

Внутреннее сопротивление складывается из нескольких компонентов: сопротивления электролита, сопротивления электродов, контактных сопротивлений и сопротивления связанных с химическими процессами. При нагрузке источника тока падение напряжения на внутреннем сопротивлении может значительно снижать выходное напряжение, что особенно важно учитывать при работе с высокотоковыми нагрузками.

Особенности формирования внутреннего сопротивления

Внутреннее сопротивление нельзя рассматривать как постоянную величину – оно изменяется в зависимости от состояния зарядки, температуры и возраста электрохимического источника тока. При разряде аккумулятора внутреннее сопротивление обычно растёт, что связано с ухудшением электролита и активных материалов на электродах. В практике не редкость, когда при старении свинцово-кислотного аккумулятора внутреннее сопротивление возрастает в несколько раз, что ведёт к снижению его ёмкости и ухудшению пусковых характеристик.

Температура оказывает прямое влияние: при понижении температуры внутреннее сопротивление увеличивается из-за замедления химических реакций и повышения вязкости электролита. Например, в литий-ионных батареях при температуре около 0 °C внутреннее сопротивление может удвоиться по сравнению с комнатной температурой, что отражается на снижении тока отдачи и общей производительности.

Как определить внутреннее сопротивление на практике

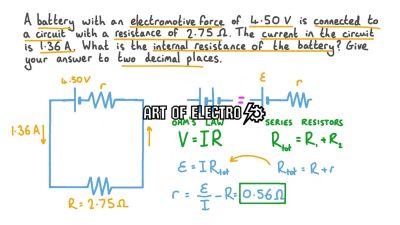

Определить внутреннее сопротивление можно с помощью нескольких методик, среди которых наиболее распространённые – это измерение по падению напряжения под нагрузкой и импедансный анализ. В первом случае вычисление внутреннего сопротивления происходит путём подачи нагрузки, измерения разницы напряжений в режиме покоя и под нагрузкой, а затем деления разницы напряжений на ток нагрузки.

Например, если напряжение холостого хода аккумулятора равно 12,6 В, а под нагрузкой 11,8 В при токе 10 А, то внутреннее сопротивление приблизительно составит 0,08 Ом. Эти простые измерения позволяют получить достаточно точную оценку внутреннего сопротивления в полевых условиях без сложного оборудования.

Значение внутреннего сопротивления при эксплуатации

Высокое внутреннее сопротивление ведёт к дополнительным потерям энергии и тепловыделению, что негативно влияет на долгосрочную надёжность аккумулятора и безопасность его эксплуатации. Например, в системах бесперебойного питания повышение внутреннего сопротивления даже на 0,05 Ом может существенно снизить время автономной работы.

Для технических специалистов важно регулярно контролировать внутреннее сопротивление, что помогает своевременно выявлять деградацию аккумуляторов, планировать сервисное обслуживание и оптимизировать эксплуатационные параметры. Практика показывает, что тщательное измерение и анализ внутреннего сопротивления позволяют продлить срок службы электрохимических источников тока и избежать аварийных ситуаций.

Экспериментальные методы измерения внутреннего сопротивления аккумуляторов и батарей

Самый распространённый способ экспериментального определения внутреннего сопротивления базируется на измерении падения напряжения при протекании определенного тока через аккумулятор. Эта методика требует минимум инструментов и позволяет оценить состояние батареи прямо на месте эксплуатации.

Метод замера по падению напряжения при нагрузке

Для проведения такого измерения используется источник постоянного тока (например, нагрузочный резистор или тестовая нагрузка) и мультиметр. Процедура следующая: сначала измеряется напряжение на клеммах аккумулятора в режиме покоя (без нагрузки), после чего к аккумулятору подключают нагрузку с известным сопротивлением и измеряют напряжение на клеммах при нагрузке. Разница между этими значениями, а также величина тока нагрузки, используются для определения внутреннего сопротивления.

Этот метод удобен тем, что позволяет проводить эксперимент прямо на установке, не демонтируя аккумулятор. Однако точность зависит от стабильности тока и правильного выбора нагрузки. Например, для автомобильных аккумуляторов обычно используют нагрузочный ток порядка 10–30 ампер, что позволяет получить четкую разницу напряжений и минимизировать влияние паразитных факторов.

Импульсный метод измерения внутреннего сопротивления

Импульсный метод более сложен и применяется при необходимости получить быстрое и точное значение внутреннего сопротивления без долгого воздействия нагрузки на аккумулятор. Суть метода – кратковременное включение нагрузки, создающей импульс тока, и измерение мгновенного изменения напряжения. Эта методика особенно полезна для литиевых и других современных аккумуляторов, чувствительных к перегрузкам.

На практике применяются специальные приборы – импедансметры или анализаторы батарей, которые запускают импульс тока и с помощью цифровой электроники фиксируют изменение напряжения с высокой точностью. Такие устройства позволяют видеть не только внутреннее сопротивление в настоящем моменте, но и динамику изменений по мере разряда аккумулятора.

Метод эквивалентной схемы с трехточечным измерением

Для более точного определения внутреннего сопротивления в лабораторных условиях используют трехточечный метод измерения, когда к аккумулятору подключают три провода: для подачи нагрузки, измерения тока и измерения напряжения. Это позволяет минимизировать влияние падения напряжения на проводах в цепи измерений и получить максимально точное значение внутреннего сопротивления.

• На практике такой метод используется при испытаниях промышленных аккумуляторов и сборок.
• Точность достигает сотых долей ома, что особенно важно при оценке эффективности батарей для электроавтомобилей и систем резервного питания.
• Использование высококачественных щупов и цифровых мультиметров повышает надежность данных.

Пример с практическим использованием

Рассмотрим пример измерения внутреннего сопротивления автомобильного аккумулятора емкостью 60 А·ч. В режиме покоя мультиметр показал напряжение 12,7 В. Далее к аккумулятору была подключена нагрузка с током 20 А, и напряжение упало до 12,2 В. По разнице в напряжении (0,5 В) и известному току (20 А) внутреннее сопротивление можно оценить примерно как 0,025 Ом. Такой результат указывает на нормальное состояние аккумулятора – при ухудшении внутреннее сопротивление обычно растет выше 0,05 Ом.

Практическое определение внутреннего сопротивления: итоги и рекомендации

Мы рассмотрели способы вычисления внутреннего сопротивления как в постоянных, так и в переменных токах, и теперь можно уверенно сказать: главная идея заключается в сравнении напряжения и тока при работе под нагрузкой. Изменение напряжения на выходе при подключении разных нагрузок – вот что позволяет вычислить внутреннее сопротивление на практике.

• Постоянный ток: внутреннее сопротивление чаще всего определяется через замер напряжения на источнике и силы тока при разной нагрузке. Это позволяет выявить реальное падение напряжения внутри источника.
• Переменный ток: здесь внутреннее сопротивление становится сложнее, так как важно учитывать частотные особенности и реактивные составляющие, которые влияют на измерения.
• Практически: важно использовать правильные приборы – мультиметр, осциллограф и иногда мосты измерения – чтобы получить точные результаты, а также работать с адекватными нагрузками, исключая перегрузки.

Полезные практические рекомендации

1. Начинайте измерения с разомкнутой цепи – фиксируйте исходное напряжение.
2. Подключайте нагрузки разной величины и записывайте напряжение и ток для каждого случая.
3. Используйте хорошие контакты и избегайте мелких соединений, которые добавляют паразитные сопротивления.
4. Для переменного тока учитывайте частоту и выбирайте соответствующие методы измерения (например, использование осциллографа и анализ формы сигнала).
5. Не забывайте, что внутреннее сопротивление влияет на стабильность и КПД устройства, особенно в батареях и генераторах.

Понимание и умение определять внутреннее сопротивление – это важный шаг для развития в области электроники и электротехники. Эти знания помогут создавать более надежные и эффективные схемы, а еще – избегать многих проблем в будущей работе с источниками питания. Так что экспериментируйте, учитесь и не бойтесь применять новые подходы – в этой теме всегда есть место для открытий!
