Как вырабатывается электричество в генераторе и принципы работы генератора

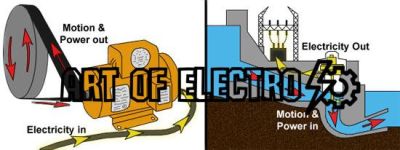

Энергия в таком устройстве рождается благодаря движению внутри магнитного поля – когда катушка или магнит вращается, создаётся электрический ток. По сути, механическая энергия преобразуется в электрическую, и именно этот процесс лежит в основе работы большинства стационарных или переносных источников напряжения. Чтобы реально понять, как всё это выглядит изнутри и почему именно так происходит, лучше всего посмотреть видео в начале и в конце статьи – там детально и наглядно разбираются все нюансы.

Как вырабатывается электричество в генераторе: принципы и процессы

Электричество в генераторе вырабатывается за счёт явления электромагнитной индукции. Основной принцип работы любого электрогенерирующего устройства базируется на изменении магнитного потока, проходящего через проводник. В генераторе этот процесс реализуется путём механического вращения ротора внутри статора, что приводит к появлению электродвижущей силы (ЭДС) в обмотках.

Практически каждый генератор состоит из двух ключевых элементов: магнитного поля, создаваемого либо постоянными магнитами, либо электромагнитами, и проводящих обмоток, расположенных так, чтобы пересекать магнитное поле. При вращении ротора, обмотки проходят через различные точки этого магнитного поля, в результате чего в них индуцируется ток. Этот ток и является тем самым электричеством, которое далее направляется на подключённые потребители или в сеть.

Основные компоненты и процесс выработки электричества

В промышленной практике чаще всего встречаются синхронные и асинхронные генераторы. В синхронных генераторах ротор, обычно имеющий ярко выраженный полюсный магнит, вращается с постоянной частотой, что соответствует частоте вырабатываемого переменного тока. Асинхронные генераторы чаще применяются в специфических случаях, например, в ветровых установках.

• Ротор – вращающаяся часть генератора, на которой закреплены либо постоянные магниты, либо электромагниты, создающие магнитное поле.
• Стаатор – неподвижная часть, содержащая обмотки, в которых индуцируется электрический ток.
• Система возбуждения – источник питания электромагнитов ротора, который обеспечивает необходимую силу магнитного поля.

Рассмотрим типичный процесс: при работе электростанции турбина приводит во вращение ротор генератора с частотой порядка 3000 оборотов в минуту (для 2-полюсных машин с частотой сети 50 Гц). При этом магнитное поле вращается, создавая переменный магнитный поток в обмотках статора. Согласно закону Фарадея, вокруг проводника обмотки возникает индуцированное напряжение, которое меняется по синусоидальному закону. Таким образом, на выходе генератора появляется переменный ток заданной частоты.

Важно отметить, что величина вырабатываемого электричества зависит от скорости вращения ротора, числа витков в обмотках статора и силы магнитного поля. Например, если ослабить возбуждение ротора, напряжение на выходе упадет, что негативно скажется на стабильности подачи электроэнергии. Профессиональный инженер всегда контролирует эти параметры для поддержания оптимальной работы оборудования.

Электромагнитная индукция как фундаментальный принцип работы электрогенератора

Когда ротор генератора вращается внутри статора, изменяется магнитный поток, пронизывающий обмотки статора. Именно это изменение приводит к возникновению в проводах индуцированного тока. В практике генераторостроения применяется несколько видов магнитных систем – постоянных магнитов или электромагнитов, каждый из которых создает магнитное поле, необходимое для индукции. Чем интенсивнее магнитное поле и выше скорость изменения магнитного потока, тем больше напряжение можно получить на выходе генератора.

Принцип действия на примерах из практики

Представим стандартный синхронный генератор, используемый в промышленности. Ротор оснащен электромагнитом, питание которого идет от отдельных источников возбуждения. При вращении ротора магнитное поле перемещается относительно неподвижных катушек статора. В результате в них появляется переменное электродвижущие напряжение. Важно отметить, что полное изменение магнитного потока происходит при прохождении одной пары полюсов – чем больше полюсов, тем выше частота и качество генерируемого электричества.

На практике для генерации переменного тока с частотой 50 Гц при скорости вращения 3000 оборотов в минуту используют генераторы с двумя полюсами. Если скорость вращения уменьшить до 1500 оборотов в минуту, переходят к четырехполюсным конструкциям. Это пример того, как технические параметры зависят от принципа электромагнитной индукции и позволяют адаптировать генератор под конкретные требования.

• Изменение магнитного потока – ключ к возбуждению напряжения в обмотках.
• Скорость вращения ротора прямо влияет на величину и частоту индукционного напряжения.
• Количество полюсов генератора определяет частоту генерируемого тока при заданной скорости.
• Тип магнитного поля (постоянное или электромагнитное) влияет на эффективность и управляемость генератора.

В моей практике неоднократно сталкивался с задачей повышения выходного напряжения без изменения габаритов генератора. Обычно для этого усиливали магнитное поле за счет увеличения тока возбуждения ротора. Это позволило добиться нужных параметров без существенного увеличения массы и стоимости оборудования, что является важным моментом в промышленной эксплуатации.

Конструктивные элементы генератора и их роль в преобразовании механической энергии в электрическую

Основными компонентами генератора являются ротор, статор, обмотки и система подачи возбуждения. Каждый из этих элементов играет ключевую роль в обеспечении стабильной и эффективной работы устройства, позволяя преобразовать механическую энергию, получаемую от двигателя или турбины, в электроэнергию высокого качества.

Ротор и его функция

Ротор – подвижная часть генератора, которая вращается под действием внешнего двигателя. Он представляет собой магнит или электромагнит, создающий вращающееся магнитное поле. В зависимости от типа генератора, ротор может содержать постоянные магниты либо обмотки с током возбуждения.

Например, в синхронных генераторах ротор оснащён обмотками, по которым пропускается постоянный ток через систему щёток и колец, что создаёт магнитное поле. Ротор вращается с определённой скоростью, обычно кратной частоте производимого переменного тока. В результате вокруг статора создаётся переменное магнитное поле, необходимое для индукции тока в обмотках статора.

Статор – неподвижная часть генератора

Статор обычно представляет собой корпус со стальными магнитопроводами и обмотками из медного провода, расположенными в пазах магнитопровода. На статоре индуцируется электродвижущая сила (ЭДС) под воздействием магнитного поля ротора.

Обмотки статора рассчитаны на определённое напряжение и частоту, что позволяет эффективно собирать электрический ток и передавать его в электрическую сеть. Производительность генератора прямо зависит от качества и способа намотки этих обмоток, а также их охлаждения.

Система возбуждения

Чтобы создать магнитное поле на роторе, необходима система возбуждения. В современных генераторах чаще всего используется система с постоянным током, поставляемым с помощью щёток и колец. В некоторых моделях применяются безщёточные системы возбуждения, где возбуждающий ток подаётся через вспомогательный генератор.

Надёжная работа системы возбуждения влияет на стабильность выходного напряжения и способствует регулированию мощности генератора. Управление током возбуждения позволяет автоматически поддерживать нужное электрическое напряжение, несмотря на колебания нагрузок.

Роль элементов в процессе преобразования энергии

• Механическая энергия двигателя передаётся ротору через вал генератора;
• Ротор создаёт вращающееся магнитное поле, которое пересекает обмотки статора;
• В обмотках статора индуцируется переменный ток за счёт электромагнитной индукции;
• Система возбуждения обеспечивает устойчивость и регулируемость магнитного поля ротора для стабильной работы генератора;
• Электрическая энергия снимается с клемм статора и подаётся в электрическую сеть или потребителю.

Пример практической реализации

В промышленности часто используются синхронные генераторы мощностью 1–10 МВт. Их роторы, имеющие массу несколько тонн, вращаются со скоростью 1500 или 3000 оборотов в минуту, что соответствует 50 или 60 Гц в электрической сети. На таком генераторе система возбуждения тщательно настраивается для предотвращения флуктуаций напряжения, особенно при изменении нагрузки.

При модернизации генераторов часто уделяют внимание улучшению изоляции статора и применению систем активного охлаждения, что позволяет работать при больших токах без перегрева и потерь производительности. Опыт показывает, что даже незначительное улучшение конструкции обмоток и составляющих значительно увеличивает КПД и срок службы генератора.

Влияние скорости вращения и магнитного поля на выходное напряжение генератора

Выработка электричества в генераторе напрямую зависит от двух ключевых факторов: скорости вращения ротора и силы магнитного поля. Эти параметры влияют на величину выходного напряжения, которое может быть получено с генератора при преобразовании механической энергии в электрическую.

Увеличение скорости вращения ротора приводит к более быстрому изменению магнитного потока, что, в свою очередь, повышает выходное напряжение генератора. Аналогично, усиление магнитного поля увеличивает магнитный поток через обмотки, что также способствует росту выходного напряжения.

• Скорость вращения – чем выше, тем выше напряжение, так как быстрее изменяется магнитный поток.
• Магнитное поле – усиление поля увеличивает магнитный поток и выходное напряжение.
• Сбалансированное управление скоростью и силой поля позволяет оптимизировать параметры генератора под конкретные задачи.
