Как выставить мультиметр на 12 вольт и проверить напряжение 12 вольт тестером или цешкой

Если нужно быстро определить, есть ли в цепи напряжение около 12 вольт, или проверить работоспособность аккумулятора, мультиметр станет незаменимым помощником. Важно правильно настроить прибор на измерение постоянного напряжения и грамотно подсоединить щупы, чтобы получить достоверные показания. В статье разберём основные шаги, как проверить напряжение с помощью тестера и что учесть при работе с стандартным автомобильным или бытовым источником на 12 вольт. Для более полного понимания процесса рекомендуем заранее ознакомиться с видео в начале статьи и заглянуть в ролик в конце – там вся тема раскрыта детально и наглядно.

Как правильно выставить мультиметр для измерения напряжения 12 вольт

Мультиметр – достаточно универсальный прибор, но его необходимо корректно подготовить под конкретный вид измерений. Если вы хотите понять, как выставить мультиметр на 12 вольт, достаточно следовать нескольким простым шагам, которые помогут безопасно и эффективно проверить напряжение.

Пошаговая инструкция по выставлению мультиметра для измерения 12 вольт

1. Выключите мультиметр. Перед настройкой всегда лучше начать с относительно безопасного состояния.
2. Переключите ручку выбора режимов на измерение постоянного напряжения (DCV или V с линией и точками). Напряжение 12 вольт обычно постоянное, например, от автомобильного аккумулятора, поэтому именно этот режим нужен.
3. Выберите диапазон измерения выше 12 вольт. Если на вашем мультиметре нет автоопределения диапазона, выставьте значение около 20 вольт – это самый подходящий предел для проверки 12 В.
4. Подключите щупы. Черный щуп вставляется в гнездо COM, красный – в разъем для измерения напряжения, обычно отмеченный символом V.
5. Включите мультиметр и убедитесь, что дисплей показывает ноль или близкое к нулю значение при отсутствии контакта с источником напряжения.

Теперь ваш мультиметр готов к измерению напряжения 12 вольт. Просто приложите щупы к нужным точкам схемы или к клеммам источника питания, и вы увидите реальное значение на экране.

Если вы хотите понять, как мультиметром определить напряжение 12 вольт или как проверить мультиметром напряжение 12 вольт, правильная установка диапазона и режимов – это первый и самый важный шаг. Неправильный выбор режима может не только исказить результаты, но и повредить прибор.

Технические особенности настройки мультиметра на постоянное напряжение 12 В

Современные мультиметры обычно имеют отдельный режим измерения постоянного напряжения, отмеченный символом «DCV» или просто со стрелкой, указывающей на прямые линии (– – –). Важно переключить именно на этот режим, ведь 12 вольт чаще всего – это постоянное напряжение, например, в автомобильной электросети или в бытовых устройствах.

Как правильно настроить мультиметр на 12 вольт

• Выбор режима измерения постоянного напряжения: На корпусе мультиметра найдите переключатель, отметьте позицию DCV. Это гарантия того, что прибор измеряет именно постоянное, а не переменное напряжение.
• Диапазон измерения: Если мультиметр неавтоматический, установите диапазон чуть выше 12 В – обычно 20 В. Это обеспечит корректное отображение и защитит от перегрузки.
• Подключение щупов: Красный щуп вставьте в гнездо «V?мА» (часто подписано как «V»), черный – в общий порт «COM». Такой способ подключения – стандарт для измерения напряжения.
• Проверка исправности мультиметра: Перед измерением обязательно убедитесь, что прибор работает: включите его и посмотрите на экран, должен загореться индикатор.

Итак, чтобы проверить 12 вольт мультиметром через тестер, выставьте его именно в режим постоянного напряжения, выберите подходящий диапазон и грамотно подсоедините щупы. Такой подход обеспечит точные и надежные замеры без риска для прибора.

Практическое использование цифрового тестера для проверки автомобильной цепи с напряжением 12 В

Перед тем как начать замер, важно выставить мультиметр правильно. Для измерения постоянного напряжения 12 В на тестере выбирают режим DCV (постоянное напряжение) и устанавливают диапазон чуть выше 12 В, например 20 В. Если цифровой тестер с автоопределением диапазона, можно просто выбрать режим измерения напряжения, и прибор сам подберёт нужный диапазон.

Пошаговая инструкция проверки 12 В в автомобильной цепи цифровым тестером

1. Выбор режима измерения: на мультиметре переключитесь на измерение постоянного напряжения (DCV). Это важно, так как напряжение в автомобильной цепи именно постоянное.

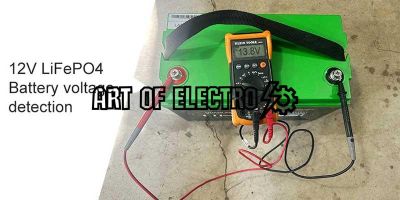

2. Подключение щупов: красный щуп подключите к положительной клемме источника питания (например, аккумулятора), а чёрный – к минусовой или корпусу автомобиля.
3. Снятие показаний: на экране появится значение напряжения. При исправной системе оно будет около 12-13 В, что соответствует нормальному состоянию аккумулятора без нагрузки.
4. Проверка различных точек цепи: измеряйте напряжение на различных контактах и в местах подключения приборов, чтобы убедиться, что питание идёт корректно и без просадок.
5. Определение проблем: если мультиметр показывает напряжение значительно ниже 12 В, например около 10-11 В, возможно, аккумулятор разряжен или в цепи есть плохой контакт.

Используя цифровой тестер, вы быстро поймёте, есть ли стабильное напряжение 12 вольт на нужных участках и сможете диагностировать проблему. Особенно удобно, что измерения можно делать без разбора всего оборудования, просто прикладывая щупы к контрольным точкам.

Когда вы задаёте себе вопрос, как мультиметром определить напряжение 12 вольт или как на тестере проверить 12 вольт, помните главное – правильный выбор режима и аккуратное подключение щупов.

Интерпретация результатов измерения 12 В мультиметром: диагностика и выявление неисправностей

Важно помнить, что при измерении напряжения 12 В главный критерий – это стабильность и близость показаний к эталонному значению. Если напряжение ощутимо ниже или выше 12 вольт, то это явный сигнал, что нужно искать неисправность – возможно, разрядившийся аккумулятор, плохой контакт или перегрузка.

• Правильный выбор режима мультиметра. Для измерения напряжения нужно обязательно переключить прибор в режим постоянного напряжения («DCV» или «V с прямой линией»), а не переменного.
• Выставление диапазона. При измерении 12 В достаточно выбрать диапазон, который выше этого значения (например, 20 В), чтобы получить точные и корректные показания.
• Тестирование контактов. Качественный контакт щупов с точками измерения – залог достоверных результатов. Любой слабый контакт может дать ошибочные данные.
• Интерпретация результатов. Показания чуть ниже или чуть выше 12 В – это нормально из-за естественных колебаний в системе. Особенно если речь идёт, например, о аккумуляторе в автомобиле или источнике питания.
• Определение неисправностей. Если напряжение значительно отклоняется от нормы, стоит проверить аккумулятор, провода, предохранители, а также сам мультиметр на правильность работы.

Практические рекомендации

1. Перед измерением убедитесь, что мультиметр исправен и батарея в нём заряжена.
2. Проверьте состояние щупов – они не должны быть повреждены.
3. Всегда начинайте измерения с максимального возможного диапазона и постепенно переходите к меньшему.
4. Если измеряете автомобильный аккумулятор, измеряйте напряжение без нагрузки и с нагрузкой для полного понимания состояния.
5. Записывайте результаты и сравнивайте их с нормами, чтобы фиксировать динамику и вовремя замечать проблемы.

Знания о том, как правильно использовать мультиметр для проверки 12 вольт, сделают вас увереннее в обращении с техникой. Это не только экономит время и деньги на возможный ремонт, но и помогает избежать потенциальных сломов из-за незамеченных электрических проблем. Главное – не бояться экспериментировать и учиться, ведь с опытом приходит и понимание, и удовольствие от работы с инструментом.

Всё можно освоить, главное – начать. Пусть мультиметр станет вашим надёжным помощником в любых делах связанных с электроникой и техникой!
