Как замер сопротивления изоляции и проверка сопротивления изоляции: методы и особенности измерений

Проверка качественного состояния изоляционных материалов электрооборудования – важный этап в обеспечении безопасности и надежности работы. Чтобы понять, насколько изоляция помогает удерживать ток от утечки, необходимо провести точное измерение ее сопротивления, используя специальные приборы и методики. Такой замер позволяет выявить возможные повреждения, загрязнения или возрастные изменения, которые могут привести к сбоям или авариям. Для тех, кто хочет разобраться глубже и получить наглядное представление, советуем обязательно посмотреть подготовленные видео в начале и в конце статьи – там тема раскрыта гораздо подробнее и наглядно.

Как замер сопротивления изоляции: основы и важность процедуры

Измерение сопротивления изоляции позволяет обнаружить дефекты, вызванные старением, механическими повреждениями или воздействием влаги. Если сопротивление изоляции падает ниже допустимого уровня, это сигнал к немедленному ремонту или замене оборудования. Таким образом, понимание того, как замеряют сопротивление изоляции правильно, имеет огромное значение для поддержания электроустановок в рабочем состоянии.

Основные принципы замера сопротивления изоляции

Как происходит процесс замера сопротивления изоляции? Обычно для этого используют специализированный прибор – мегометр. Он подает на объект тестирования напряжение значительно выше рабочего, чтобы выявить слабые места в изоляции. Во время измерения прибор фиксирует величину сопротивления, которое должно быть достаточно высоким, чтобы гарантировать надежную изоляцию.

• Подготовка оборудования: Перед замером важно отключить проверяемое устройство от питания и разрядить накопленные напряжения. Это необходимо для безопасности и точности результата.

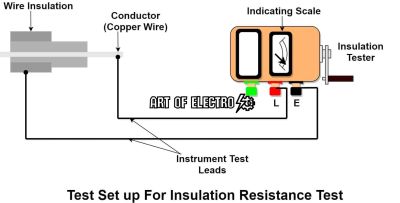

• Подключение прибора: Провода мегометра подключают к объекту измерения – так, чтобы можно было проверить сопротивление между проводниками и изоляцией или между отдельными частями оборудования.
• Подача тестового напряжения: Мегометр генерирует напряжение, которое может варьироваться в зависимости от типа оборудования – обычно это сотни или тысячи вольт.
• Снятие показаний: После стабилизации напряжения прибор показывает значение сопротивления в мегомах. Высокое сопротивление – признак хорошей изоляции.

Технические принципы измерения сопротивления изоляции электрооборудования

Когда говорят о том, как измеряют сопротивление изоляции, чаще всего используют специальный прибор – мегаомметр. Принцип его работы основан на создании постоянного высокого напряжения между токопроводящими частями и защитной изоляцией. При этом измеряется величина сопротивления, через которое ток «утекает» через изоляционный материал.

Основные принципы работы и методы измерения

Чтобы понять, как замеряют сопротивление изоляции, важно знать, что в нормальных условиях изоляция должна иметь очень высокое сопротивление – миллионы Ом и выше. Чем выше этот показатель, тем лучше состояние изоляции. При снижении сопротивления говорят о повреждении, загрязнении или старении изоляционного материала.

• Создание тестового напряжения: при измерении к объекту прикладывается специально заданное высокое постоянное напряжение (обычно от 250 В до нескольких киловольт), чтобы проверить, насколько хорошо изоляция выдерживает его.
• Измерение тока утечки: мегаомметр определяет малый ток, который протекает через изоляцию под этим напряжением, и вычисляет сопротивление исходя из закона Ома, только уже в масштабах высоких сопротивлений.
• Время тестирования: чтобы результаты были достоверными, измерение проводится в течение определённого времени – обычно от 1 до 10 секунд. При этом важно наблюдать динамику изменений сопротивления – его повышение указывает на улучшение качества изоляции.

Техника измерений подразумевает не только правильное подключение и настройку прибора, но и соблюдение определённых условий. Например, температура и влажность окружающей среды влияют на показатель сопротивления, поэтому при проверке эти факторы учитывают или компенсируют.

В целом, как проверяется сопротивление изоляции, знают практически все специалисты, работающие с электрооборудованием. Главное – использовать корректный метод и прибор, соблюдать технику безопасности и анализировать результат комплексно. Тогда можно получить объективную картину состояния изоляции и своевременно предотвратить возможные неисправности.

Использование мегомметров и специализированных приборов для контроля изоляции

Мегомметр применяют там, где требуется измерение сопротивления изоляции высокими напряжениями, обычно от сотен до нескольких тысяч вольт. Они генерируют испытательное напряжение, под которым материал изоляции проверяется на наличие микротрещин, повреждений или увлажнения. Если изоляция в порядке, сопротивление будет очень высоким, иначе прибор покажет низкое значение, что сигнализирует о проблемах.

Особенности измерения сопротивления изоляции с помощью мегомметров

• Измерение под высоким напряжением. Именно высокое тестовое напряжение позволяет выявить слабые места в изоляции, которые при обычном напряжении незаметны.
• Отсутствие необходимости в разборке оборудования. Приборы позволяют проводить замер без отключения элементов питания, если соблюдены меры безопасности.
• Простота использования. Современные модели оснащены удобными интерфейсами, иногда встроенной памятью и функциями автоматического тестирования.
• Диапазон измерений. Можно проверить как силовые кабели, так и электрические двигатели, трансформаторы и другие устройства, требующие контроля изоляции.

Помимо мегомметров, существуют специализированные приборы, которые используются для контроля изоляции в более сложных условиях. К примеру, современные цифровые тестеры с возможностью регистрации результатов и построения графиков помогают не только измерить сопротивление изоляции, но и проследить динамику его изменений со временем.

Такой подход особенно востребован в крупных промышленных системах, где проверяется сопротивление изоляции регулярно и с учётом анализа тенденций, что позволяет предвидеть возможные отказы и своевременно выполнять техническое обслуживание. Важно также отметить, что спецприборы могут иметь дополнительные функции – например, измерение влажности изоляции или обнаружение локальных повреждений, что повышает точность диагностики.

Стандарты и нормативы по проверке сопротивления изоляции в промышленной электроэнергетике: итоги и рекомендации

Основные международные и российские стандарты, такие как IEC 61557 и ГОСТы, задают обязательные требования к минимальным значениям сопротивления для конкретных видов оборудования и условий эксплуатации. Кроме того, регламентируются условия проведения измерений – напряжение, время выдержки, методики подключения и подготовка объекта проверки. Это важные моменты, поскольку неправильный подход может привести к ложной диагностике и, как следствие, к авариям или преждевременному износу изоляции.

• Соблюдение стандартов – залог достоверных замеров: стандарты обеспечивают единые требования, что позволяет сравнивать результаты с нормативными значениями.
• Методика проведения: нужно правильно выбирать напряжение для измерения, время замера и подготовку оборудования (например, удаление влаги и загрязнений на изоляции).
• Документирование результатов: все измерения должны быть зафиксированы и проанализированы, чтобы проследить динамику состояния изоляции со временем.
• Регулярность проверок: частота замеров определяется в зависимости от условий эксплуатации и рекомендаций производителя оборудования.

Практические рекомендации

1. Перед замером удостоверитесь в правильности подключения прибора и отсутствии посторонних цепей, которые могут повлиять на результат.
2. Используйте рекомендованное напряжение замера – обычно оно зависит от номинального напряжения оборудования.
3. Обращайте внимание на температуры и влажность помещения – от них значительно зависит сопротивление изоляции.
4. Проводите измерения систематически и анализируйте динамику изменений, чтобы выявлять проблемы на ранних этапах.
5. Обновляйте знания по стандартам и нормативам, поскольку технические требования совершенствуются.

Знание и правильное применение стандартов по замерам сопротивления изоляции помогает значительно уменьшить аварии и продлить срок службы электрооборудования. Так что, вооружившись этими знаниями, профессионалы могут уверенно обеспечивать безопасность и эффективность работы промышленных электроустановок.

В будущем это поможет не только сэкономить средства на ремонтах и замене оборудования, но и сохранить здоровье и безопасность сотрудников. Помните – регулярная проверка изоляции это не просто формальность, а реальный вклад в надежность производственных процессов. И с этим заданием вы определенно справитесь!
