Как замерить ампер-часы мультиметром: пошаговая инструкция и проверка показаний

Если вы хотите понять, насколько долго аккумулятор держит заряд, или проверить его реальную ёмкость при помощи обычного мультиметра, эта инструкция вам точно пригодится. Здесь расскажем, как грамотно провести замеры, чтобы получить максимально точные результаты и не повредить приборы. Для тех, кто хочет разобраться глубже, советуем в начале и в конце статьи посмотреть видео – в них наглядно показаны все этапы, и вы сможете лучше усвоить важные моменты. Так что вооружайтесь мультиметром и приступайте к проверке!

Как правильно замерить ампер-часы мультиметром: подробное руководство

Важно понимать, что мультиметр напрямую не измеряет ампер-часы, поскольку это интегральный показатель, который определяется в ходе эксперимента с нагрузкой и измерения силы тока во времени. Тем не менее, используя мультиметр совместно с нагрузочным тестером или обычной нагрузкой, можно получить точные данные для расчёта ампер-часов.

Подготовка к измерению ампер-часов мультиметром

Перед началом убедитесь, что у вас под рукой есть:

• мультиметр с функцией измерения постоянного тока (DC);
• нагрузка – это может быть резистор, мощная лампа или специализированный нагрузочный тестер;
• заряженный аккумулятор, который планируется тестировать;
• записное средство или устройство для фиксации времени.

Для более точного измерения емкости (ампер-часов) аккумулятора без ошибок важно соблюдать безопасность, отключать аккумулятор от всех потребителей и проводить тест в проветриваемом помещении, так как при разряде выделяется газ.

Пошаговая инструкция, как измерить ампер-часы мультиметром

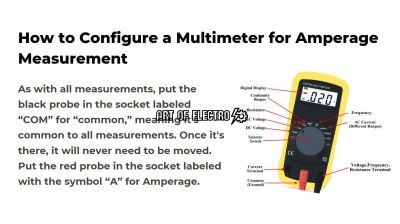

1. Подключение мультиметра: Переключите мультиметр в режим измерения постоянного тока, выберите подходящий диапазон – учитывайте, что ток при разряде может быть достаточно высоким (от 1 до 10 ампер и более).
2. Соединение нагрузки и аккумулятора: Подключите нагрузку последовательно с аккумулятором и мультиметром, чтобы ток проходил через устройство измерения. Очень важно соблюдать полярность, плюс аккумулятора – к плюсу нагрузки, минус – к минусу мультиметра.
3. Начало измерения и фиксация времени: Включите нагрузку, наблюдайте показания мультиметра – это моментальные амперы. Запустите секундомер или таймер.
4. Контроль напряжения аккумулятора: В процессе разряда периодически измеряйте напряжение аккумулятора мультиметром в режиме вольтметра, чтобы не допустить слишком глубокого разряда – обычно не опускают ниже 10.5–11 вольт для свинцово-кислотных батарей.
5. Завершение теста: Когда напряжение достигнет допустимого минимума, выключите нагрузку и остановите таймер.

Теперь можно рассчитать величину ампер-часов – умножить средний ток, измеренный мультиметром, на время работы нагрузки в часах. Например, если ток составлял 5 А и нагрузка проработала 3 часа, ёмкость аккумулятора около 15 Ah.

Практические советы по точности измерений

• Используйте постоянную нагрузку, которая соответствует техническим параметрам аккумулятора. Нагрузка должна быть умеренной – слишком большая нагрузка вызовет перегрев и быструю потерю напряжения.
• Периодически снимайте показания тока в процессе измерения, чтобы определить средний ток – это поможет избежать ошибок при колебаниях нагрузки или состояния аккумулятора.
• Перед замером полностью зарядите аккумулятор – оптимальный зарядный уровень обеспечит достоверные результаты.
• Не используйте слишком мелкую нагрузку: если ток очень мал, измерения будут слишком длительными, что усложнит процедуру.
• Если у вашего мультиметра есть функция записи данных (data logging), используйте её – это повысит точность и позволит анализировать процесс разряда по времени.

Технические особенности измерения ампер-часов мультиметром с использованием токоизмерительных клещей

Токоизмерительные клещи значительно упрощают процедуру, освобождая от необходимости разрывать цепь и подключать мультиметр последовательно. Поскольку клещи фиксируют ток, протекающий через проводник, их показания позволяют определять величину тока с высокой точностью без риска повреждения оборудования. Как опытный специалист, я могу подтвердить, что именно этот метод часто используют для оценки ампер-часов в полевых условиях.

Принцип работы и особенности измерения

Токоизмерительные клещи работают на основе принципа электромагнитной индукции: они измеряют магнитное поле вокруг проводника, чтобы определить силу проходящего тока. При измерении ампер-часов требуется не только фиксировать мгновенный ток, но и учитывать время протекания этого тока. Для этого данные с клещей записываются с определенным шагом, а затем интегрируются в отдельном устройстве или программно.

• Подготовка к измерению. Перед началом следует убедиться, что мультиметр и клещи исправны и откалиброваны. Токоизмерительные клещи необходимо разомкнуть и охватить ими один проводник (фазный или минусовой), по которому течёт ток.
• Измерительный режим. Установите мультиметр в режим измерения тока переменного или постоянного тока в соответствии с типом подаваемого сигнала.
• Периодический сбор данных. При тестировании аккумулятора необходимо записывать показания тока с периодичностью не менее 1 раза в минуту, чтобы с достаточной точностью отслеживать изменения в нагрузке.

Практика показывает, что при измерении аккумуляторных систем с током порядка 2–10 ампер удобно использовать клещи с диапазоном до 20–30 ампер. Сверхмалые токи могут не удастся зафиксировать точно из-за технических ограничений датчиков, а слишком крупный диапазон снижает точность измерения малых значений.

Практический пример: измерение ампер-часов аккумулятора в цикле разряда

Допустим, у вас есть аккумулятор с заявленной ёмкостью 50 Ач. Для проверки фактической ёмкости требуется замерять ток разряда с определённой нагрузкой и фиксировать время разряда. Используем мультиметр с токоизмерительными клещами:

1. Подключаем нагрузку к аккумулятору, например, источник тока 5 А.
2. Охватываем одним клещом минусовой проводник аккумулятора.
3. Включаем мультиметр в режим измерения тока постоянного тока и начинаем запись показаний.
4. Записываем изменение тока и фиксируем время работы при заданной нагрузке до срабатывания защитной отсечки или полного разряда аккумулятора.

Если устройство разряжается током 5 ампер в течение 9 часов, примерное количество использованных ампер-часов составит 45 Ач. Такая информация позволяет с высокой степенью точности оценить состояние аккумулятора, выявить снижение ёмкости или потенциальные внутренние повреждения.

Важно отметить, что точность вычисления ампер-часов напрямую зависит от качества мультиметра и клещей, а также правильности методики измерений. Кроме того, при измерении с помощью токоизмерительных клещей необходимо избегать паразитных магнитных полей и помех, которые могут исказить показатели.

Пошаговая проверка состояния аккумулятора через измерение ампер-часов мультиметром в бытовых условиях

Проверка аккумулятора по ампер-часам позволяет получить объективную информацию о его реальной емкости и состоянии. Несмотря на то, что мультиметр не показывает ампер-часы напрямую, правильно проведенный замер тока и времени разряда поможет оценить ресурс батареи без специализированного оборудования. Такой метод доступен в домашних условиях и не требует серьезных вложений.

Для замера ампер-часов мультиметром важно соблюдать последовательность действий и учитывать технические особенности прибора. Я расскажу, как пошагово проверить аккумулятор, делая акцент на практические моменты и ошибки, которые часто встречаются у новичков.

Пошаговая инструкция по измерению ампер-часов аккумулятора мультиметром

1. Подготовка оборудования и безопасности.

   Используйте мультиметр с функцией измерения постоянного тока (DC), способный замерять ток от нескольких миллиампер до десятков ампер. Убедитесь, что аккумулятор полностью заряжен перед проверкой, иначе результаты будут некорректными.

   Важно быть осторожным при работе с током: избегайте короткого замыкания и не превышайте максимально допустимый ток мультиметра.

2. Подключение мультиметра для измерения тока.

   Для измерения тока к мультиметру нужно подключить его последовательно с нагрузкой, которую вы будете использовать для разряда аккумулятора. Нагрузка должна быть стабильной и известной (например, лампа накаливания или резистор фиксированного сопротивления).

   Последовательное включение гарантирует, что весь ток, который протекает через нагрузку, пройдет через мультиметр.

3. Начало процесса измерения разряда.

   При включении нагрузки начнется разряд аккумулятора. Фиксируйте значение тока, показанное мультиметром, и одновременно ведите учет времени, в течение которого аккумулятор разряжается до напряжения отсечки (обычно около 10.5-11 В для 12В аккумулятора).

   Если ток остается относительно стабильным, расчет ампер-часов будет точнее.

4. Фиксация времени разряда до порогового напряжения.

   Чтобы проверить ампер-часы мультиметром, нужно учитывать, сколько времени аккумулятор способен выдавать фиксированный ток. Например, если мультиметр показывает ток 5 А, а аккумулятор разряжается до критического напряжения за 3 часа, фактическая емкость составляет примерно 15 А·ч.

   В реальной практике ток слегка уменьшается с ходом разряда, но для бытовых условий такая оценка достаточно точна.

5. Обработка результатов и оценка состояния аккумулятора.

   Сравните полученное значение ампер-часов с номинальной емкостью аккумулятора, указанной производителем. Если фактическая емкость отличается более чем на 20-30%, это указывает на износ или повреждение батареи.

   Важно: высокая разница означает необходимость замены или восстановления аккумулятора.

В качестве примера: если у вас автомобильный свинцово-кислотный аккумулятор 60 А·ч, и при нагрузке в 6 ампер он разряжается до отсечки за 7 часов, расчетная емкость будет около 42 А·ч. Это показатель значительного снижения ресурса и требует внимания.

Следует учитывать, что точность метода зависит от стабильности тока и точности времени разряда. Для улучшения результата можно использовать цифровые часы и мультиметр с функцией записи данных. Этот способ идеально подходит для регулярного мониторинга и позволяет вовремя выявлять проблемы с аккумулятором.

Ошибки и ограничения при измерении ампер-часов мультиметром: подведение итогов

Ключевые ограничения связаны с тем, что мультиметры измеряют ток и напряжение, а для получения ампер-часов нужно знать, сколько тока проходило через устройство за определённый промежуток времени. Вот почему важно использовать мультиметр в сочетании с другими приборами или методами, а главное – правильно интерпретировать данные.

Практические рекомендации, чтобы не ошибиться

• Используйте мультиметр для измерения тока: фиксируйте показания через равные интервалы времени, а затем считайте ампер-часы вручную.
• Не пытайтесь измерить ёмкость за один короткий замер; это даст лишь мгновенный ток, а не накопленную энергию.
• Проверяйте правильность подключения: мультиметр должен быть включён последовательно с нагрузкой, чтобы получать корректные данные.
• Избегайте замеров при пиковых или нестабильных нагрузках; это исказит результаты.
• Если нужна точность – используйте специализированные зарядно-разрядные устройства или тестеры ёмкости аккумулятора.

Расширяя свои знания и умения по измерению ампер-часов мультиметром, вы всегда сможете уверенно проверить состояние аккумулятора дома или в работе, быстро выявить проблемы и продлить срок службы батареи. Помните, что опыт и внимательность – главные союзники в любых измерениях!

Всё получится, главное – не торопиться и подходить к делу с умом. Удачи в ваших экспериментах с электроникой!
