Как замерить сопротивление катушки зажигания мультиметром: способы померить сопротивление катушки мультиметром

Если двигатель ведет себя странно или есть подозрения на неисправность катушки зажигания, быстро понять, в чем дело, поможет измерение её сопротивления с помощью мультиметра. Это несложная процедура, которая позволит оценить состояние обеих обмоток и выявить возможные проблемы, не тратя время на долгие диагностические методы. Чтобы не упустить важных деталей и сделать всё правильно, рекомендуем сначала посмотреть обучающее видео в начале статьи, а после прочтения вернуться к ролику – там раскрыты практические моменты, которые помогут освоить процесс ещё лучше.

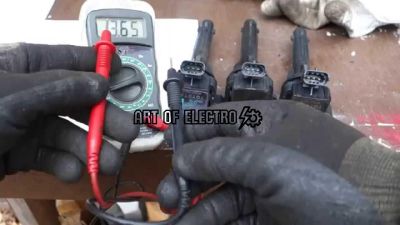

Как правильно замерить сопротивление катушки зажигания мультиметром

Перед тем как замерить сопротивление катушки зажигания мультиметром, обязательно отключите аккумулятор и отсоедините катушку от проводки. Это важно, чтобы избежать короткого замыкания и получить правильные показатели. Для работы подойдёт любой цифровой или стрелочный мультиметр с функцией измерения сопротивления.

Пошаговая инструкция по замеру сопротивления катушки мультиметром

1. Настройка мультиметра. Включите прибор и установите режим измерения сопротивления (обычно обозначается символом Ом).
2. Подготовка контактов катушки. Найдите на катушке два контакта: первичную и вторичную обмотки. В некоторых моделях они обозначены соответственно. Если есть инструкция, лучше свериться с ней.
3. Измерение первичного сопротивления. Приложите щупы мультиметра к контактам первичной обмотки. Значение сопротивления должно быть небольшим – чаще всего от нескольких десятых до нескольких Ом.
4. Измерение вторичного сопротивления. Переключите щупы на соответствующие контакты вторичной обмотки. Обычно её сопротивление значительно выше – от нескольких сотен Ом до нескольких килоом.
5. Сравнение с нормой. Полученные данные сравните с рекомендованными параметрами производителя катушки. Если значения сильно отличаются в большую или меньшую сторону, катушка, скорее всего, неисправна.

Важно не торопиться и не прилагать чрезмерных усилий при подключении щупов – они должны хорошо касаться контактов, но без риска повредить катушку. Если не уверены, как померить сопротивление катушки зажигания мультиметром, можно предварительно посмотреть видео-инструкции или обратиться к специалистам.

Периодическая проверка состояния катушки значительно продлевает срок её службы и снижает риск проблем с зажиганием. Поэтому знать, как правильно замерить сопротивление катушки мультиметром, важно каждому, кто заботится о техническом состоянии автомобиля.

Выбор режима мультиметра и подготовка катушки для измерения сопротивления

Перед тем как замерить сопротивление катушки зажигания мультиметром, важно правильно подготовить как сам прибор, так и саму катушку. От этого зависит точность результатов и безопасность во время работы. Для начала убедимся, что катушка отключена от электропитания и снята с автомобиля или устройства. Это позволит избежать короткого замыкания и повреждений как мультиметра, так и самой катушки.

Далее выбираем правильный режим мультиметра. Обычно для измерения сопротивления используется режим омметра, обозначенный символом ?. Если мультиметр цифровой, достаточно переключить селектор в положение измерения сопротивления, зачастую это отдельный диапазон с низкими значениями. Если мультиметр аналоговый – нужно удостовериться, что шкала с режимом измерения сопротивления активирована, и стрелка указывает примерно на ноль при коротком замыкании щупов между собой.

Подготовка к измерению

• Отключите катушку зажигания от всей электроники и питания, чтобы не повредить прибор.
• Очистите контакты катушки от грязи и окислов, ведь плохой контакт повлияет на точность замера.
• Проверьте исправность щупов, замкнув их друг с другом – сопротивление должно быть близко к нулю.

Только после того, как выбрали режим и убедились, что катушка готова, можно приступать к самому измерению. Это поможет получить корректные данные о сопротивлении катушки и выявить возможные неисправности в её работе.

Технические нормы сопротивления катушки зажигания и их интерпретация при диагностике

А теперь о том, что именно в этих технических нормах важно учитывать. Обычно измеряют два основных типа сопротивления: первичное и вторичное. Первичное – то, что находится на входе катушки, а вторичное – где высоковольтный выход. Разные типы катушек и модели двигателей имеют свои рамки допустимых значений, но общие ориентиры помогут разобраться в том, как замерить сопротивление катушки мультиметром.

Нормы сопротивления и их диагностика

• Первичное сопротивление: обычно находится в диапазоне от нескольких десятых долей до нескольких ом. Если мультиметр показывает слишком низкое сопротивление – это может говорить о коротком замыкании внутри катушки. Слишком высокое – возможно разрыв провода или окисление контактов.
• Вторичное сопротивление: значительно выше, иногда достигает тысяч ом. Здесь низкое значение укажет на пробой изоляции, а слишком высокое – на нарушение внутренней обмотки.
• Погрешности измерений важно учитывать. Иногда небольшие отклонения в показаниях не говорят об аварии, особенно если катушка старая, но все равно лучше ориентироваться на рекомендации производителя.

Поэтому, когда встал вопрос, как замерить сопротивление катушки зажигания мультиметром, и получены данные, обязательно сравните их с нормами. Если показатели находятся в пределах нормы – катушка скорее всего работоспособна. Если нет – пора задуматься о замене или ремонте.

Итоги по измерению сопротивления катушки зажигания мультиметром

Практические рекомендации

• Перед измерением обязательно отключите питание автомобиля и отсоедините катушку, чтобы избежать ложных показаний.
• Выставьте мультиметр в режим измерения сопротивления (Ом), обычно на средний диапазон, ориентируясь на ожидаемые значения.
• Измеряйте сначала первичную, а затем вторичную обмотку катушки, обращая внимание на соответствие данных с технической документацией.
• Если сопротивление сильно отличается от нормы или прибор показывает разрыв цепи, это знак неисправности катушки.
• Имейте под рукой документацию к автомобилю – она поможет правильно интерпретировать результаты.

Понимание того, как и зачем проверять сопротивление катушки зажигания мультиметром, даёт возможность самостоятельно проводить первые шаги в диагностике автомобиля. Эти знания экономят время, деньги и уберегают от ошибок при ремонте. К тому же, умение работать с мультиметром – базовый навык любого автолюбителя и специалиста.

Так что не бойтесь экспериментировать и проверять свою машину! С каждым замером вы становитесь всё ближе к уверенности в исправности системы зажигания и, что самое важное, безопасности на дороге.
