Мультиметр — что это такое и как пользоваться мультиметром

Прибор, позволяющий быстро и точно узнать силу тока, напряжение или сопротивление в электрической цепи, используется как незаменимый помощник для электриков и любителей техники. Он объединяет в себе сразу несколько функций, что делает его удобным для диагностики и ремонта электрооборудования. Чтобы глубже разобраться в принципах работы и возможностях этого инструмента, советуем обязательно взглянуть на видеоматериалы, которые расположены в начале и в конце статьи – там вся информация изложена более подробно и наглядно.

Принцип работы и основные электротехнические функции мультиметра

Мультиметр способен измерять напряжение, ток и сопротивление – три базовые характеристики электрической цепи. Его универсальность и компактность делают его незаменимым в повседневной практике как для профессиональных специалистов, так и для любителей. Рассмотрим более подробно основные функции и внутренние механизмы работы устройства.

Измерение напряжения

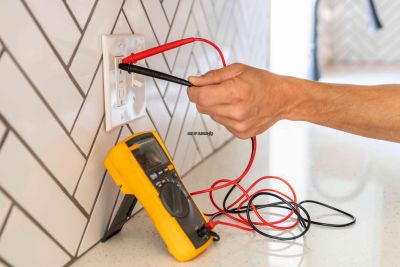

Измерение напряжения – одна из самых востребованных функций мультиметра. При этом различают постоянное (DC) и переменное (AC) напряжение. Внутри прибора установлен высокоомный вольтметр, что позволяет минимизировать влияние на измеряемую цепь. Для измерения достаточно подключить щупы параллельно к источнику или нагрузке. Например, измерение аккумулятора автомобиля показывает напряжение порядка 12 В, что свидетельствует о его состоянии.

Важно правильно выбрать диапазон измерений, чтобы избежать перегрузки прибора. В современных цифровых мультиметрах, как правило, реализован режим автоподбора диапазонов, что значительно упрощает работу и повышает точность.

Измерение тока

Измерение тока представляет собой более сложную операцию, так как мультиметр необходимо включать последовательно с цепью, чтобы через него проходил ток. При этом устройство измеряет падение напряжения на внутреннем шунте и, исходя из параметров шунта, рассчитывает величину тока.

Практически это значит, что перед проверкой необходимо разомкнуть цепь и подключить щупы так, чтобы ток протекал через прибор. Важно учитывать максимально допустимый ток для конкретного порта мультиметра, иначе можно повредить устройство. Например, типичный предел для измерения тока в бытовом мультиметре – 10 ампер.

Измерение сопротивления

Для определения сопротивления мультиметр подаёт на исследуемый компонент небольшой известный ток и измеряет падение напряжения на нём. По этим данным вычисляется сопротивление. Эта функция позволяет быстро проверить целостность проводников, резисторов и других компонентов.

Пример: при измерении резистора номиналом 1 кОм обычно на экране отображается значение в пределах нескольких процентов от номинала. Если значение значительно отличается или показывает бесконечность, это указывает на неисправность или обрыв цепи.

Дополнительные функции

• Проверка диодов и транзисторов: мультиинструменты имеют режим проверки полупроводниковых элементов, позволяющий определить их исправность и направление тока.
• Тест звуковой целостности цепи: функция прозвонки помогает быстро выявить обрывы или короткие замыкания звуковым сигналом, что ускоряет диагностику.
• Измерение частоты и емкости: в более продвинутых моделях реализованы специальные режимы для проверки параметров электронных компонентов и сигналов.

Практические советы

1. Перед началом работы всегда проверяйте исправность щупов и целостность корпуса, чтобы избежать ошибок и повреждений.
2. Не превышайте максимально допустимый ток и напряжение, указанные в технических характеристиках мультиметра.
3. Используйте функцию автодиапазона при работе с неизвестными величинами или при измерениях в динамичных условиях.
4. Помните, что при измерении тока устройство должно быть включено последовательно в цепь, а не параллельно, чтобы избежать короткого замыкания.

Разновидности мультиметров: аналоговые и цифровые приборы в технической практике

Аналоговые мультиметры представляют собой приборы с механической стрелкой, которая перемещается по шкале. Они обладают высокой чувствительностью и способны отображать плавные изменения измеряемого сигнала. Например, при проверке практически любой цепи, где важна не только величина параметра, но и динамика его изменения, аналоговый мультиметр нередко становится незаменимым. Часто в экспериментах с высокочастотными сигналами или нестабильными источниками питания такие приборы позволяют лучше видеть колебания тока или напряжения.

Основные характеристики аналоговых мультиметров

• Отсутсвие дискретизации – стрелка движется плавно, что удобно для обнаружения пульсаций;
• Относительно низкая точность по сравнению с цифровыми аналогами, обычно в пределах 2–3%;
• Необходимость регулярной калибровки и осторожности при работе на высоких напряжениях, так как внутренний механизм чувствителен к механическим воздействиям;
• Зависимость показаний от угла обзора («параллакс»), что требует правильного положения глаза при считывании.

Например, при измерении напряжения постоянного тока в диапазоне 0-600 В цифровой мультиметр с разрешением 0,01 В позволяет получить более детальную и объективную информацию, что особенно важно при работе с чувствительными электронными компонентами. Кроме того, ряд моделей оснащен дополнительными функциями – тестированием диодов, прозвонкой цепей, измерением частоты и даже температуры, что значительно расширяет возможности мастера.

Особенности цифровых мультиметров:

• Высокая точность измерений – погрешность редко превышает 0,5%;
• Простота считывания результатов – цифровой дисплей исключает ошибки интерпретации;
• Дополнительные режимы измерений, которые позволяют использовать один прибор для множества задач;
• Автоматическое переключение диапазонов (в некоторых моделях) значительно упрощает работу;
• Компактность и повышенная надежность благодаря отсутствию подвижных частей.

Из практического опыта могу отметить, что выбор между аналоговым и цифровым мультиметром часто зависит от конкретной задачи. В случае измерения постоянного и переменного напряжения в бытовых условиях цифровой мультиметр – оптимальный выбор благодаря удобству и функциональности. Однако при наладке сложных электронных устройств с нестабильными параметрами аналоговый прибор иногда дает более наглядное представление о поведении сигналов.

Итоги темы: Применение мультиметра в быту и профессиональной деятельности

В быту мультиметр незаменим для диагностики неисправностей и профилактики поломок, а в профессии – для комплексного анализа и точной настройки электрических систем. Понимание его возможностей значительно облегчает работу и повышает эффективность ремонта и обслуживания.

• Разнообразие применения. Мультиметр полезен как домашнему мастеру, так и электрику, инженеру или технику.
• Простота и точность. При правильном использовании он позволяет быстро выявить проблему и избежать лишних затрат.
• Безопасность превыше всего. Важно соблюдать инструкции, выбирать правильный режим измерений и не пренебрегать защитными мерами.
• Регулярное использование. Чем чаще вы практикуетесь с мультиметром, тем увереннее себя чувствуете и тем точнее удаётся диагностировать проблемы.

Эти знания пригодятся не только сейчас, но и в будущем – вы сможете сами справляться с мелкими поломками, экономить время и деньги, а также расширить свои технические навыки. Главное, не бояться экспериментировать и учиться новому – мультиметр обязательно станет вашим надежным помощником!
