Определение магнитных полюсов катушки с током и расположение катушки с током

Понимать, где начинается и заканчивается магнитное влияние проволочного витка с электрическим током, не так уж сложно, если знать несколько простых правил и наблюдений. Расположение катушки и направление тока в ней создают вокруг определённую магнитную область, и именно от этих параметров зависит, какой конец будет «северным», а какой – «южным». Чтобы разобраться в этой теме без лишней теории и увидеть процесс наглядно и понятно, советую сначала посмотреть прикрепленное видео, а потом вернуться к тексту и закрепить полученные знания, ведь в конце статьи есть ещё одна полезная подборка роликов, которые помогут уяснить материал до конца.

Принцип формирования магнитных полюсов в катушке с током согласно правилу правой руки

Катушка с током представляет собой основной элемент многих электромагнитных устройств. Чтобы эффективно использовать её в практике, необходимо чётко понимать, как определить магнитные полюса и как правильно она располагается в пространстве.

Принцип формирования магнитных полюсов основывается на естественной взаимосвязи направления электрического тока и создаваемого магнитного поля. Определить полярность катушки можно с помощью правила правой руки – простой и надежный метод, применяемый во всех инженерных и технических областях, связанных с электромагнетизмом.

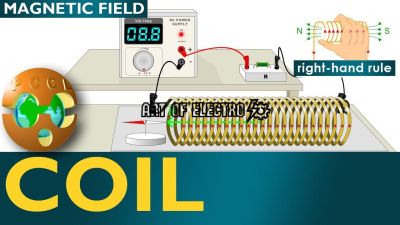

Правило правой руки и его применение к катушке с током

Правило правой руки фиксирует взаимосвязь между направлением тока, текущего по проводнику, и направлением создаваемого магнитного поля. Чтобы его применить на практике, выполните следующие действия:

1. Сожмите пальцы правой руки в кулак так, чтобы они показывали направление тока по виткам катушки.
2. Отогните большой палец – он укажет направление магнитного поля внутри катушки.

Именно большой палец направлен в сторону северного полюса катушки, а его противоположная часть – это южный полюс. Это правило действует в любых условиях, будь то низковольтные электродвигатели, трансформаторы или лабораторные катушки на 12–24 В.

Практический пример определения полярности катушки с током

Представим, что у вас есть катушка, подключённая к источнику питания. Ток течёт по направлению часовой стрелки, если смотреть на один из её торцов. Сожмите пальцы правой руки так, чтобы они указывали по часовой стрелке – это направление тока в витках. Тогда ваш большой палец будет указывать от вас, что обозначает северный полюс катушки на этой стороне.

Этот метод широко используется в производстве электромагнитов и при наладке оборудования. Например, при монтаже электродвигателя правильное расположение катушки позволяет добиться нужного направления вращения ротора. Часто инженеры при первом запуске проверяют расположение катушек именно с помощью правила правой руки, чтобы исключить ошибки в подключении.

Как располагается катушка с током исходя из направления магнитных полюсов

В зависимости от назначения устройства и конструкции, катушка размещается таким образом, чтобы её магнитные полюса обеспечивали требуемое взаимодействие с другими элементами. Например, в соленоидах и электромагнитах северный полюс часто направляют к металлическому объекту, который необходимо притянуть, а южный – в обратную сторону.

• В электродвигателях постоянного тока катушки располагаются симметрично, чтобы создать одинаковые магнитные поля с четко определённой полярностью на противоположных сторонах ротора.
• В трансформаторах ориентировка витков влияет на фазировку и замыкание магнитных потоков, что в итоге определяет эффективность и стабильность работы устройства.

Опыт показывает, что точное определение полюсов по правилу правой руки не только экономит время при сборке, но и предупреждает неисправности, связанные с неправильным направлением тока и, как следствие, магнитного поля.

Влияние ориентации катушки на направление магнитного поля и взаимодействие полюсов

Ориентация катушки с током напрямую влияет на расположение её магнитных полюсов и, соответственно, на направление создаваемого магнитного поля. Важно понимать, что катушка представляет собой электромагнит, где направление тока по обмотке определяет положение северного и южного полюсов. При правильном определении полюсов можно эффективно использовать катушку в различных устройствах, от электродвигателей до измерительных приборов.

Расположение катушки в пространстве влияет и на характер взаимодействия её магнитного поля с другими магнитными или электрическими компонентами. Например, если две катушки расположены рядом, их взаимная ориентация может усилить или ослабить результирующее магнитное поле, что влияет на общую эффективность устройства. Практический опыт показывает, что даже небольшое изменение угла наклона катушки относительно магнитного вектора существенно меняет распределение полей.

Как ориентация катушки определяет направление магнитного поля

Для определения полюсов катушки с током применяют правило правой руки: если пальцы правой руки направить по току в витках катушки, то отогнутый большой палец укажет направление магнитного поля внутри неё, то есть на северный полюс. При повороте катушки на 180° северный и южный полюса меняются местами, что меняет направление магнитного поля вокруг катушки.

На практике это важно учитывать при монтаже катушек в магнитныхцепях и электрических машинах. Например, при проектировании электромагнитных устройств нужно обеспечить правильное ориентирование катушек, чтобы их поля складывались, а не противодействовали друг другу. В противном случае возникнут существенные потери и снизится эффективность работы.

Взаимодействие полюсов с учетом ориентации катушки

• Параллельное расположение полюсов одного знака: когда северные полюса двух катушек расположены близко, их магнитные поля отталкиваются, а при расположении противоположных полюсов – возникает притяжение.
• Угол наклона относительно магнитного поля: наклон катушки может изменить интенсивность магнитного потока, проходящего через определённую область, что влияет на силу взаимодействия.
• Последовательное и параллельное соединение катушек: в зависимости от ориентации токов и следования витков, суммарное магнитное поле может увеличиться или уменьшиться, что применяется например при настройке индуктивностей.

Приведу пример из практики: при сборке катушечных антенн для радиотехнических устройств правильная ориентация катушки относительно источника поля и приёмника позволяет добиться максимальной чувствительности. Несоблюдение ориентации приводит к плохому приему сигнала из-за слабой индукции.

Таким образом, как располагается катушка с током не только определяет её магнитные полюса, но и влияет на качество взаимодействия с другими элементами системы. Изменение ориентации даже на несколько градусов может привести к значительным изменениям в распределении магнитного поля, что критично для точных инженерных решений.

Методы практического определения северного и южного полюсов катушки с током

Практическое определение связано с наблюдением за отклонением стрелки компаса при поднесении его к разным частям катушки. Это дает возможность выявить, какой конец катушки является северным, а какой – южным полюсом.

Ключевые методы определения полюсов катушки с током

• Метод с помощью компаса: подносится компас к одному из торцов катушки, и по направлению отклонения стрелки определяется полярность. Стрелка поворачивается так, что ее северный конец указывает на южный полюс катушки, и наоборот.
• Использование правила правой руки: помогает вспомогательно определить направление магнитного поля по направлению тока, что подтверждается измерением с компаса.
• Проверка на взаимодействие с постоянным магнитом: если неподалеку расположен постоянный магнит, полюса катушки будут притягиваться или отталкиваться, что помогает подтвердить результаты измерений.

Таким образом, магнитный компас – простой и надежный инструмент, обеспечивающий наглядное и точное определение северного и южного полюсов катушки с током. Практические методы, основанные на наблюдении за поведением стрелки компаса, позволяют эффективно понять и использовать свойства электромагнитных устройств.
