Почему греется светодиодная лента 12 В и 24 В: возможные причины нагрева

Светодиодные полосы, работающие на 12 или 24 вольтах, иногда становятся заметно тёплыми, и понимание причин этого явления поможет избежать ошибок при монтаже и эксплуатации. Чаще всего нагрев связан с особенностями конструкции, качеством компонентов и особенностями подключения, которые влияют на уровень тепловыделения. Важно разобраться, почему ленты нагреваются у разных напряжений и как это отражается на их работе и сроке службы. Для более полного погружения в тему и наглядных примеров советую начать с просмотра видео в начале статьи, а после прочтения вернуться к ролику в конце – там вся информация раскрыта максимально подробно и понятно.

Почему греется светодиодная лента 12 вольт и 24 вольта

Нагрев светодиодной ленты, будь то 12-вольтовая или 24-вольтовая, связан с особенностями электрической нагрузки, качеством компонентов и условиями монтажа. Несмотря на разницу в напряжении, причины нагрева во многом схожи, и чтобы их устранить, полезно рассмотреть каждый из факторов отдельно.

Основные причины нагрева светодиодной ленты 12 и 24 В

• Недостаточная теплоотводящая поверхность. Светодиодная лента – это плоский и тонкий элемент, который выделяет тепло. Если лента установлена на непроводящую тепло поверхность (например, пластик или дерево), то температура компонентов поднимается из-за плохого отвода тепла. Металлические профильные основания решают эту проблему значительно эффективнее. Без качественного теплоотвода нагрев будет ощущаться особенно сильно при длительной работе.
• Избыточный ток и перегрузка ленты. Даже при номинальном напряжении 12 или 24 В лента может греться, если на неё подается слишком высокий ток. К примеру, если блок питания выдает напряжение выше заявленного или если на ленту подсоединено слишком много сегментов без учёта общей мощности, нагрев существенно увеличивается.
• Низкое качество компонентов. В бюджетных моделях часто используют менее качественные светодиоды и резисторы, которые хуже рассеивают тепло и имеют более высокое внутреннее сопротивление. Это приводит к повышению температуры в точках пайки и самой ленте. В итоге низкокачественные светодиодные ленты греются гораздо заметнее, чем брендовые аналоги.

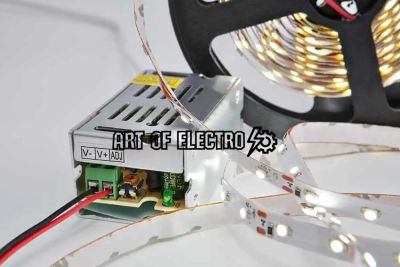

• Неверный подбор блока питания. Правильный блок питания должен соответствовать общей мощности подключенных сегментов. Например, для 5-метровой 12-вольтовой ленты мощностью 14,4 Вт на метр необходим источник около 72 Вт. Если блок питания «перегружен», напряжение может проседать или наоборот повышаться, вызывать дополнительный нагрев элементов.
• Температурный режим окружающей среды. При высоких температурах в помещении либо при установке ленты в ограниченном пространстве без вентиляции тепло не рассеивается, и нагрев становится заметным сильнее. Это особенно важно учитывать при эксплуатации уличных или встроенных в мебель светодиодных систем.

Различия нагрева между светодиодными лентами 12 В и 24 В

На первый взгляд, можно предположить, что светодиодная лента на 24 В будет греться меньше из-за более низкого тока при том же потребляемом количестве мощности. Это действительно так, но на практике разница не всегда критична. Дело в конструкции и особенностях монтажа.

• Для ленты на 12 В ток в два раза выше, чем у 24 В при одинаковой мощности. Это значит, что токопроводящие дорожки в ленте должны выдерживать большую нагрузку, а значит – нагрев будет выше именно в местах пайки и шунтов.
• Светодиодные ленты на 24 В обычно имеют удвоенное количество диодов на сегмент, что уменьшает ток через каждый диод, снижая тепловыделение отдельных элементов.
• В то же время, 24-вольтовые ленты часто имеют более длинные сегменты, и неправильное подключение «последовательно-параллельной» схемы может привести к локальному перегреву.
• Установка 24-вольтовой ленты на неадаптированную теплоотводящую поверхность может нивелировать преимущества меньшего тока, и нагреваться вся конструкция будет очень сильно.

Примеры из практики

Один из частых случаев – установка 12-вольтовой ленты мощностью около 14 Вт/м на пластиковый шкаф без использования алюминиевого профиля. При длительном включении уже через час поверхность ленты становится очень горячей на ощупь, а яркость светодиодов снижается из-за перегрева. После монтажа на алюминиевый профиль температура снижалась на 15–20 градусов, продлевая срок службы светодиодов.

Другой пример – светодиодная лента 24 В для подсветки потолка. Неправильное подключение питания, при котором длина ленты превышала рекомендуемую без дополнительного повторного питания, привела к сильному нагреву в районе середины ленты. Это вызвало ускоренный износ элементов. Корректное распределение питания и установка отдельного блока питания для длинных линий помогли решить проблему.

Электротехнические причины нагрева светодиодных лент при номинальном напряжении

Одной из ключевых причин повышенного нагрева выступает внутреннее сопротивление компонентов. Даже при точном соблюдении номинального напряжения, если светодиодная лента рассчитана на определённый ток, превышение или нестабильность этого параметра приводит к росту тепловыделения. При 12-вольтовых и 24-вольтовых лентах различия в схеме подключения светодиодных модулей и сопротивления элементов определяют, насколько сильно лента нагреется в рабочих условиях.

Основные факторы, влияющие на нагрев светодиодных лент

• Ток через диоды и резисторы. Светодиодные ленты обычно содержат ограничительные резисторы, которые устанавливаются для стабилизации тока. Если эти резисторы подобраны неправильно или выходят из строя, ток увеличивается, а вместе с ним повышается тепловыделение. Например, 12-вольтовая лента с резисторами, рассчитанными на 20 мА на светодиод, при превышении тока даже на 10% начнёт греться сильнее.
• Плотность светодиодов на погонный метр. Чем больше светодиодов на метр, тем выше потребляемая мощность и, соответственно, теплоотдача. Ленты на 24 вольта часто имеют более высокую плотность диодов, что увеличивает нагрузку на источник питания и подложку ленты.
• Тип подложки и теплопроводность. Так как светодиоды устанавливаются на гибкую основу, материал подложки существенно влияет на рассеивание тепла. Тонкая и плохо теплопроводящая подложка приводит к локальному перегреву. Особенно это заметно в 12-вольтовых лентах, где расстояния между диодами меньше, а тепло не успевает эффективно рассеиваться.
• Качество пайки и контактов. Плохие контакты увеличивают сопротивление на соединениях, что вызывает дополнительное выделение тепла. Практический опыт показывает, что при неправильном монтаже или повреждении контактных площадок, даже при точном номинальном напряжении, температура ленты может подниматься до опасных значений.
• Питание и стабильность напряжения. Несмотря на указание номинального напряжения 12 или 24 В, фактическое напряжение на ленте может колебаться. Увеличение питающего напряжения даже на 5% выше номинала приводит к росту тока и сильному нагреву. Важно использовать качественные блоки питания с защитой и фильтрами для минимизации этих перепадов.

В практической работе с 12-вольтовыми лентами часто сталкиваюсь с ситуацией, когда пользователи подключают слишком длинные участки ленты к одному блоку питания. Это увеличивает ток по всей длине и приводит к увеличению сопротивления в проводах, что вызывает локальный перегрев и снижение эффективного срока службы. Для 24-вольтовых лент характерно то, что из-за более высокого рабочего напряжения можно использовать меньшее количество параллельных соединений, но при неправильном расчёте мощностей и сечений проводов нагрев всё равно будет.

Стоит отметить, что нагрев светодиодной ленты при правильной эксплуатации и подключении обычно не превышает безопасных температур, однако пренебрежение базовыми электротехническими принципами – например, неправильный подбор резисторов или игнорирование тепловыделения – приведёт к преждевременному выходу из строя или ухудшению световых характеристик.

Влияние качества и характеристик компонентов на тепловыделение светодиодной ленты

Например, светодиодная лента с дешёвыми светодиодами низкого качества часто нагревается сильнее. Причина – в плохой эффективности преобразования электрической энергии в свет. Чем ниже коэффициент полезного действия (КПД), тем большая часть энергии теряется в виде тепла. В таких лентах нередки ситуации, когда температура элемента превышает 50–60 градусов, что значительно снижает срок службы и может повредить всю сборку.

Основные компоненты, влияющие на тепловыделение

• Светодиоды: Светодиоды с низким качеством изготовления часто имеют высокое внутреннее сопротивление, что увеличивает тепловые потери. Высококачественные кристаллы обладают лучшей теплоотдачей и меньшим сопротивлением, поэтому нагреваются значительно меньше.
• Резисторы ограничения тока: В лентах 12 В и 24 В резисторы играют ключевую роль. Если используются резисторы с неподходящей мощностью рассеяния, они сильно греются и переводят электрическую энергию в тепло. Например, на практике встречались ленты с резисторами 0,125 Вт, которые работали с током, требующим минимум 0,25 Вт мощности, что приводит к перегреву и выходу из строя.
• Печатная плата и проводники: Толщина и материал проводящих дорожек напрямую влияют на тепловую устойчивость светодиодной ленты. Узкие и тонкопленочные дорожки создают узкие места с повышенным сопротивлением, вызывая локальный перегрев. В качественных лентах применяются медные дорожки с толщиной от 35 микрон и шириной, обеспечивающей необходимый ток без значительного нагрева.
• Теплоотвод: Светодиоды нуждаются в эффективном отводе тепла. Ленты, выполненные на качественной основе с теплопроводящим подложечным материалом, существенно снижают температуру эксплуатации. Отсутствие или недостаточность теплоотвода ведёт к накоплению тепла, особенно на длинных отрезках ленты.

На практике часто замечается ситуация, когда светодиодная лента 12 вольт, выполненная с использованием низкокачественных светодиодов и слабого теплоотвода, греется заметно сильнее, чем её аналог на 24 вольта с правильно подобранными компонентами. Это объясняется тем, что в лентах на 24 В элементы рассчитаны на более низкий ток, благодаря чему тепловыделение уменьшается при прочих равных.

Еще один важный момент – качество пайки и контактных соединений. Плохие контакты вызывают дополнительное сопротивление, что ведёт к локальному нагреву и даже повреждению компонентов. В реальных условиях именно некачественная сборка часто становится причиной того, что греется светодиодная лента на 24 вольта, несмотря на правильные технические параметры.

Роль установки и условий эксплуатации в повышении температуры светодиодных лент на 12 и 24 Вольт

Правильная установка и оптимальные условия эксплуатации существенно влияют на нагрев светодиодных лент, как на 12 В, так и на 24 В. Неправильное размещение, недостаточная вентиляция и использование неподходящих материалов могут привести к перегреву и снижению срока службы ленты.

Установка лент на теплоотводящие поверхности и обеспечение хорошей циркуляции воздуха помогают эффективно рассеивать тепло, что снижает риск перегрева. Также важно учитывать толщина и качество изоляции, а также соответствие мощности ленты особенностям монтажа.

Основные факторы повышения температуры светодиодных лент

• Отсутствие теплоотвода: монтаж без алюминиевого профиля или на непроводящих материалам усиливает нагрев.
• Плохая вентиляция: ограниченный поток воздуха увеличивает накопление тепла.
• Перегрузка по току: использование питания с напряжением или силой тока выше рекомендованных значений приводит к дополнительному нагреву.
• Длительная непрерывная работа: без перерывов температура внутри конструкции повышается.
• Влажность и пыль: ухудшают теплоотвод и вызывают коррозию, что также влияет на нагрев.

Качественный монтаж и соблюдение требований производителя к условиям эксплуатации – ключевые факторы для предотвращения перегрева светодиодных лент и обеспечения их надежной и долговременной работы.
